Informazioni di Base.
Model No.
UL1569
Wire Materiale del centro
Filo stagnato
Certificazione
RoHS, Reach
Modello
UL1569
Marca
Bort
colore
bianco blu rosso nero giallo
tensione nominale
300 v.
test di fiamma ul
UL Vm-1 FT1
corrente
cc/ca
processo di produzione
saldatura
specie
terminale
carattere
protezione ambientale
utente
terminali femmina
gestione della fabbrica
gestione della fabbrica
Pacchetto di Trasporto
Coil
Marchio
BORT
Origine
China
Codice SA
8544492900
Capacità di Produzione
300000km/Per Year
Descrizione del Prodotto

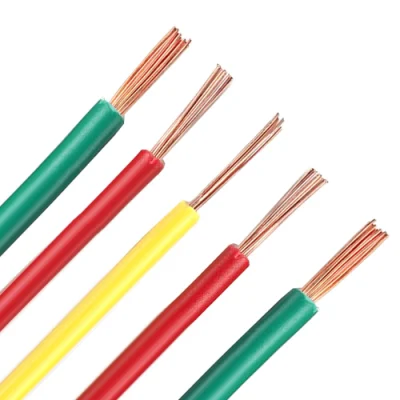

certificato ul, filo singolo flessibile in rame stagnato intrecciato ul1569
Temperatura nominale: 80ºC 90ºC o 105ºC
Tensione nominale: 300 V.
Standard di riferimento: UL soggetto 758, UL1581 C22.2 NO.210.2
Conduttore in rame stagnato o nudo, intrecciato o solido, 30-10 AWG
Isolamento in PVC senza piombo con codifica a colori
Spessore di isolamento uniforme per garantire una facile spelatura e taglio
Supera il test di fiamma verticale UL VW-1 FT1
Applicazione: Per il cablaggio interno di apparecchi e apparecchiature elettroniche
| Indicatore | Costruzione | Direttore | Isolamento | Diam. Est. Filo | Resistenza condu. Max |
| (AWG) | (no/mm) | Diametro esterno(mm) | Spessore (mm) | (mm) | (Ω/kft,20ºC) |
| 26 | 7/0.16 | 0.48 | 0.41 | 1.3 | 139 |
| 24 | 11/0.16 | 0.61 | 1.43 | 88.9 | |
| 22 | 17/0.16 | 0.76 | 1.58 | 57.5 | |
| 20 | 7/0.32 | 0.96 | 1.78 | 34.6 | |
| 18 | 41/0.16 | 1.18 | 2.0 | 23.3 | |
| 16 | 26/0.254 | 1.49 | 2.32 | 15.1 | |
| 14 | 41/0.254 | 1.87 | 2.70 | 9.2 |
