Informazioni di Base.
Model No.
cable245
Campo di applicazione
Ritardante di fiamma
Certificazione
ISO9001, CE, CCC, RoHS, VDE
oem
sì
odm
sì
n. modello
cavo mc rivestito in metallo
tempo di consegna dei campioni
1-3 giorni lavorativi
tempi di consegna per la produzione di serie
3-15 giorni lavorativi
apparecchio
cablaggio interno, cablaggio interno, apparecchiature, ecc.
tempo di garanzia
15 anni almeno con un uso corretto
standard
UL83/UL1569/UL1685
capacità annuale
300.000 km
campione
campioni gratuiti disponibili
temperatura
-40 ºc~60 ºc
parola chiave
cavo mc con ul
numero di modello
1/0 2/0 3/0 4/0 conduttori thhn/thwn
ambito dimensione
14 awg-750 mcm
nome del prodotto
cavo mc con conduttore di messa a terra isolato thhn
Pacchetto di Trasporto
as Per Requested
Specifiche
Roll
Marchio
Qianwang
Origine
Shandong, China
Codice SA
8544200000
Capacità di Produzione
2000000rolls/Year
Descrizione del Prodotto
Descrizione produzione
THHN THWN 8 10 12 14 16 AWG APPROVATO UL Nastro per legatore elettrico intrecciato in alluminio intrecciato rivestito in metallo intrecciato Cavo MC

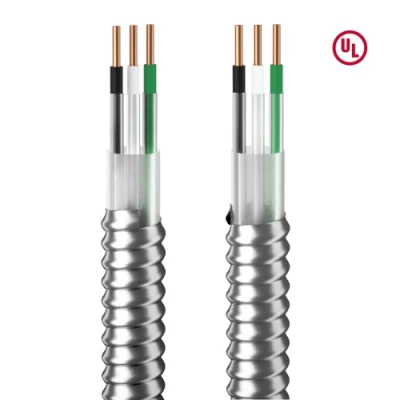

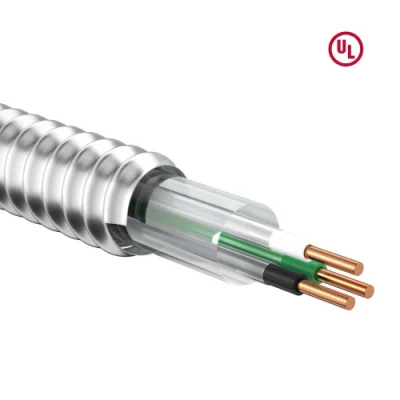

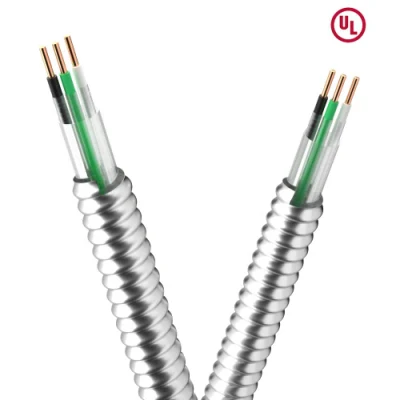

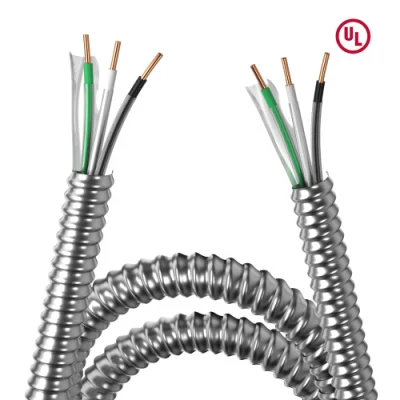

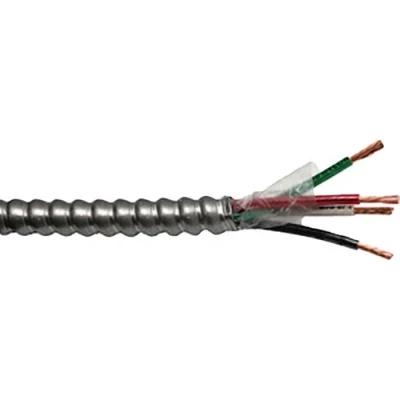

Struttura del cavo
Il cavo tipo MC è realizzato con conduttori in rame morbido, tipo THHN/THWN con grado di protezione 90 °C a secco, disponibili nelle misure da 14 AWG a 2 AWG, e un conduttore di messa a terra isolato verde. I conduttori sono collegati insieme e un nastro di rilegatura che porta la legenda di stampa è avvolto intorno al gruppo. Il braccio di interblocco in alluminio viene applicato sul complessivo.
Standard:
ASTM-B,B-801 E B-836
Standard UL 44 per XHHW-2
Standard UL 1569
Requisiti di conduzione ambientale RoHS
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
•BIANCO - Cablaggio residenziale generale
•ROSSO - 2 conduttori neri e rossi - circuiti da 208 V a 240 V. (nessuna posizione neutra)
•ARANCIONE - N. 10 AWG Cablaggio generale residenziale
•GIALLO - N. 12 AWG Cablaggio generale residenziale
•BLU - N. 14 AWG - 2 conduttori bianchi e neri - applicazioni con interrupter per circuito di guasto ad arco a 120 V.
Specifiche. | Dimensioni (AWG) | Trefoli N./od (mm²) | Isolamento Spessore (mm) | Circa D.E. mm | DC max Resistenza (20ºC Ω/km) Rame nudo | Circa Peso (kg/km) | |
| PVC | Nylon | |||||
| 14/2+14/1 | 1/1.63 | 0.38 | 0.10 | 11.9 | 8.45 | 141.54 |
| 14/3+14/1 | 1/1.63 | 0.38 | 0.10 | 12.5 | 8.45 | 170.75 |
| 14/4+14/1 | 1/1.63 | 0.38 | 0.10 | 13.1 | 8.45 | 200.36 |
| 12/2+12/1 | 1/2.05 | 0.38 | 0.10 | 12.8 | 5.31 | 184.82 |
| 12/3+12/1 | 1/2.05 | 0.38 | 0.10 | 13.6 | 5.31 | 227.02 |
| 12/4+12/1 | 1/2.05 | 0.38 | 0.10 | 14.4 | 5.31 | 269.69 |
| 10/2+10/1 | 1/2.59 | 0.51 | 0.10 | 14.5 | 3.343 | 263.46 |
| 10/3+10/1 | 1/2.59 | 0.51 | 0.10 | 15.5 | 3.343 | 329.09 |
| 10/4+10/1 | 1/2.59 | 0.51 | 0.10 | 16.6 | 3.343 | 395.30 |
| 8/2+10/1 | 7/1.23 1/2.59 | 0.76/0.51 | 0.13/0.10 | 17.1 | 2.144/ 3.343 | 364.61 |
| 8/3+10/1 | 7/1.23 1/2.59 | 0.76/0.51 | 0.13/0.10 | 18.6 | 2.144/ 3.343 | 471.96 |
| 8/4+10/1 | 7/1.23 1/2.59 | 0.76/0.51 | 0.13/0.10 | 20.2 | 2.144/ 3.343 | 582.33 |
| 6/2+8/1 | 7/1.56 7/1.23 | 0.76/0.76 | 0.13/0.13 | 21.3 | 1.348/ 2.144 | 521.37 |
| 6/3+8/1 | 7/1.56 7/1.23 | 0.76/0.76 | 0.13/0.13 | 22.0 | 1.348/ 2.144 | 686.69 |
| 6/4+8/1 | 7/1.56 7/1.23 | 0.76/0.76 | 0.13/0.13 | 23.9 | 1.348/ 2.144 | 850.00 |
| 4/2+8/1 | 7/1.96 7/1.23 | 1.02/0.76 | 0.15/0.13 | 24.1 | 0.8481/ 2.144 | 721.34 |
| 4/3+8/1 | 7/1.96 7/1.23 | 1.02/0.76 | 0.15/0.13 | 27.3 | 0.8481/ 2.144 | 1023.89 |
| 4/4+8/1 | 7/1.96 7/1.23 | 1.02/0.76 | 0.15/0.13 | 28.7 | 0.8481/ 2.144 | 1284.51 |
| 3/2+6/1 | 7/2.20 7/1.56 | 1.02/0.76 | 0.15/0.13 | 25.7 | 0.6727/ 1.348 | 944.59 |
| 3/3+6/1 | 7/2.20 7/1.56 | 1.02/0.76 | 0.15/0.13 | 28.0 | 0.6727/ 1.348 | 1258.36 |
| 3/4+6/1 | 7/2.20 7/1.56 | 1.02/0.76 | 0.15/0.13 | 30.6 | 0.6727/ 1.348 | 1575.69 |
| 2/2+6/1 | 7/2.47 7/1.56 | 1.02/0.76 | 0.15/0.13 | 27.4 | 0.5335/ 1.348 | 1097.85 |
| 2/3+6/1 | 7/2.47 7/1.56 | 1.02/0.76 | 0.15/0.13 | 30.0 | 0.5335/ 1.348 | 1478.98 |
| 2/4+6/1 | 7/2.47 7/1.56 | 1.02/0.76 | 0.15/0.13 | 32.8 | 0.5335/ 1.348 | 1867.82 |
| 1/2+6/1 | 19/1.69 7/1.56 | 1.27/0.76 | 0.18/0.13 | 30.9 | 0.4230/ 1.348 | 1334.92 |
| 1/3+6/1 | 19/1.69 7/1.56 | 1.27/0.76 | 0.18/0.13 | 33.9 | 0.4230/ 1.348 | 1816.76 |
| 1/4+6/1 | 19/1.69 7/1.56 | 1.27/0.76 | 0.18/0.13 | 37.2 | 0.4230/ 1.348 | 2314.28 |
Laboratorio
Fiera-Mostra
Come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione sempre finale prima della spedizione;
2.cosa puoi acquistare da noi?
Fili, cavi, cavi assemblati, vassoi per cavi e tubi di condizionamento.
Posso ottenere un campione gratuito?
Certo, offriamo campione gratuito, si paga solo il trasporto.
4.pagamento
Il nostro termine di pagamento è di solito T/T 30% in anticipo, il saldo prima di raccogliere il Goods.L/C, PayPal, Western Union sono anche accettabili.
