Informazioni di Base.
Model No.
nmd90 wire
Forma Materiale
Filo piatto
Campo di applicazione
Indoor, Construction, Building
Certificazione
ISO9001, RoHS, cUL Certificate
Marca
Rneda
tensione
300 v.
Standard.
cUL719
nome del prodotto
Nmd90
direttore
rame
isolamento
pvc
guaina
pvc
colore
giallo, bianco
dimensioni
14/2-6/2
intervallo di temperatura
25°c-90°c.
mercato
Canada
Pacchetto di Trasporto
Soft Packing, or as Your Request
Specifiche
14-2 14-3 12-2 12-3 10-3 10-2 awg
Marchio
Hebei Huatong Cables
Origine
China. Hebei. Tangshan
Codice SA
8544492100
Capacità di Produzione
5000km Per Month
Descrizione del Prodotto
14/2 12/2 12-2 14-2 nmd90 con filo elettrico per coper e. cavo 100' 250' rotolo da 15 piedi 25 piedi 50 piedi 250 piedi con Massa
Applicazioni:
I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È
I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per una rapida identificazione nella tabella seguente
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
Specifiche:

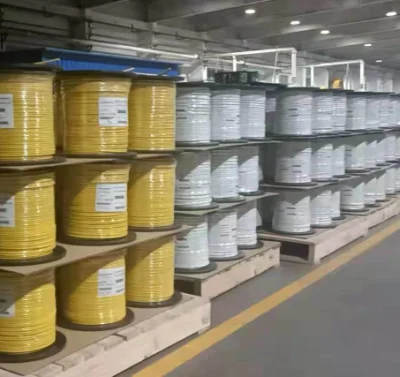

Immagine di imballaggio NMD90
Applicazioni:
I cavi NMD90 possono essere utilizzati sia per lavori esposti in ambienti asciutti che per lavori nascosti in ambienti asciutti o umidi.
La temperatura massima consentita del conduttore è di 90°C. La temperatura minima di installazione consigliata è di -25°C per i cavi a due conduttori e di -10°C per i cavi a tre conduttori (con procedure di manipolazione adeguate). Il materiale deve essere conservato correttamente a una temperatura superiore a 0°C per 24 ore prima dell'installazione. La tensione nominale massima per tutte le applicazioni previste è di 300 V. Per ulteriori informazioni, consultare il Canadian Electrical Code1
informazioni relative alle applicazioni.
Codici / Standard
I cavi NMD90 soddisfano o superano i seguenti requisiti:
COSTRUZIONE
Standard Canada C22.2 N. 48 (cavo con guaina non metallica)
Codice elettrico canadese 1

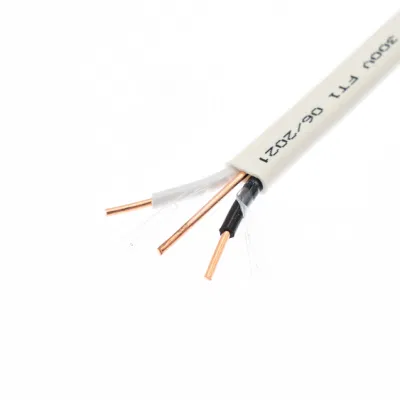

I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È
realizzati utilizzando conduttori in rame ricotto (morbido) compressi, con base per conduttori intrecciati; a
Isolamento in PVC (PVC) termoplastico resistente al calore e rivestimento in nylon per i singoli conduttori con rivestimento in PVC per la costruzione complessiva.
I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per una rapida identificazione nella tabella seguente
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
•BIANCO - Cablaggio residenziale generale
•ROSSO - 2 conduttori neri e rossi - circuiti da 208 V a 240 V. (nessuna posizione neutra)
•ARANCIONE - N. 10 AWG Cablaggio generale residenziale
•GIALLO - N. 12 AWG Cablaggio generale residenziale
•BLU - N. 14 AWG - 2 conduttori bianchi e neri - applicazioni con interrupter per circuito di guasto ad arco a 120 V.
STAMPA VIA CAVO
12 AWG 2 CDR NERO/BIANCO NMD90 NYLON 300 VOLT FT1
Rivestimenti NMD90 che riduce il coefficiente di attrito, consentendo l'installazione dei cavi senza l'uso di cavi esterni
lubrificanti, con conseguente riduzione dei costi di manodopera e materiali.
ISOLAMENTO IN PVC/NYLON
RIVESTIMENTO IN PVC
CONDUTTORE DI TERRA IN RAME ISOLAMENTO IN PVC / NYLON
RIVESTIMENTO IN PVC
Specifiche:
| Dimensioni | Numero di conduttori | Dimensione del filo di collegamento (rame) | Spessore isolamento | Spessore nylon | Spessore della camicia | Dimensioni complessive approssimative | Peso approssimativo del cavo netto | Ampacità 30°C ambiente |
| AWG | AWG | mm | mm | mm | mm | kg/km | R | |
| 14 | 2 | 14 | 0.76 | 0.1 | 0.76 | 4.9 x 9.9 | 99 | 15 |
| 12 | 2 | 14 | 0.76 | 0.1 | 0.76 | 5.3 x 10.7 | 127 | 20 |
| 10 | 2 | 12 | 0.76 | 0.1 | 0.76 | 5.9 x 12.2 | 181 | 30 |
| (diametro) | ||||||||
| 14 | 3 | 14 | 0.76 | 0.1 | 0.76 | 8.8 | 126 | 15 |
| 12 | 3 | 14 | 0.76 | 0.1 | 0.76 | 9.7 | 166 | 20 |
| 10 | 3 | 12 | 0.76 | 0.1 | 0.76 | 10.9 | 239 | 30 |
| 8 | 3 | 10 | 0.89 | 0.12 | 1.14 | 14.1 | 391 | 45 |
| 6 | 3 | 8 | 1.14 | 0.15 | 1.14 | 17.2 | 601 | 65 |
| 4 | 3 | 8 | 1.14 | 0.15 | 1.52 | 20.3 | 876 | 85 |
| 3 | 3 | 6 | 1.14 | 0.15 | 2.03 | 22.8 | 1136 | 105 |
| 2 | 3 | 6 | 1.14 | 0.15 | 2.03 | 24.4 | 1355 | 120 |

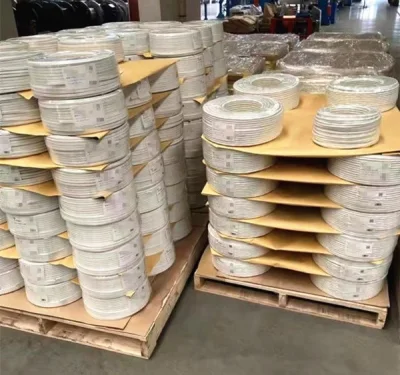

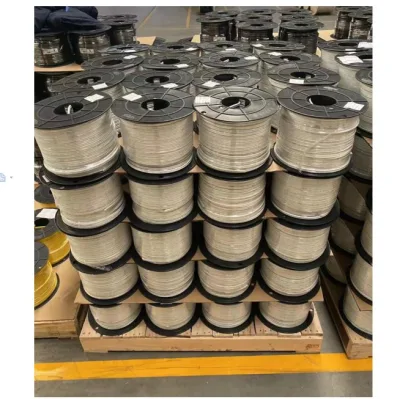

Immagine di imballaggio NMD90
