Rivestimento per saldatura a tubo CCS filo di acciaio rivestito in rame filo di schermatura intrecciato di Cavo di alimentazione

Produciamo rivestimenti per saldatura a tubo con filo di acciaio rivestito in rame e filo di schermatura intrecciato per cavi di alimentazione. Acquista direttamente dalla fabbrica.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
CCS-RLB
Forma Materiale
Filo tondo
Certificazione
ISO9001, CE
Marca
Rlb
Pacchetto di Trasporto
Wooden Drum/Plywood Drum
Specifiche
Customized
Marchio
Reliable
Origine
China
Codice SA
72173010
Capacità di Produzione
3000t/Year

Descrizione del Prodotto

Nome del prodotto:

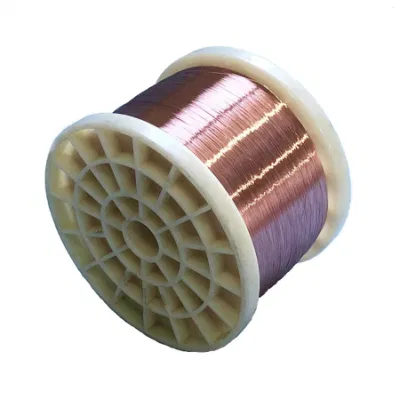

Filo di acciaio rivestito in rame (ccs)
CCS Tube-Weld Cladding Copper-Coated Steel Wire Braided Shield Wire of Power Cable



1.applicazione:
È utilizzato in cavi coassiali di frequenza, fili messaggeri, fili di derivazione telefonica e fili di distribuzione;
Viene utilizzato come filo conduttore per l'elettronica, come filo di trasporto per la ferrovia e come filo per la trasmissione di potenza
Viene utilizzato in filo metallico, catena di gioielli, copertura a corda e filo isolante per tubi.

2.Standard
ASTM b227, BS 4087, astm b 452, astm b869

3.tipo
21a,21hs;30a,30hs,30ehs;40a,40hs,40ehs

4.conducibilità
21%iacs-45%iacs

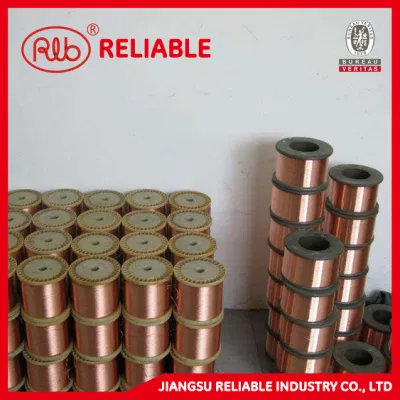

Imballaggio

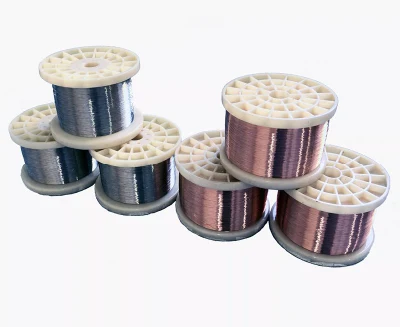

Bobina in plastica o tamburo in legno
CCS Tube-Weld Cladding Copper-Coated Steel Wire Braided Shield Wire of Power Cable



6.diametro
Ø0.10mm- ø4.0mm
Possiamo anche produrre il filo secondo le esigenze del cliente.

Specifica e parametro
Nominale
Diam.,
Mm 		Massimo
Elettrico
Resistenza a 20 ºC 		Minimo
Rame
Spessore 		Nominale
Massa
Kg/km 		Grado di resistenza alla trazione(espresso come carico di rottura minimo)
Grado 1 Grado 2 Grad3
30%
Conduttività
Ω/km 		40%
Conduttività
Ω/km 		30%
Conduttività
Ω/km 		40%
Conduttività
Ω/km 		  30%
Conduttività
N 		40%
Conduttività
N 		30%
Conduttività
N 		40%
Conduttività
N 		30%
Conduttività
N 		40%
Conduttività
N
4.06 4.518 3.389 0.23 0.37 105.07 11630 10560 14090 -
3.66 5.577 4.183 0.21 0.33 85.63 9780 8910 11880 -
3.25 7.060 5.295 0.19 0.29 67.67 8010 7330 9730 -
2.95 8.594 6.450 0.17 0.26 55.55 6820 6260 8180 -
2.90 8.836 6.630 0.17 0.26 54.06 6630 6090 7960 -
2.64 10.69 8.022 0.15 0.24 44.65 5710 5240 6610 5890
2.59 11.14 8.357 0.15 0.23 42.87 5470 5030 6490 5650
2.34 13.66 10.25 0.13 0.21 34.98 4460 4100 5110 4600
2.03 18.08 13.56 0.12 0.18 26.41 3600 3420 4000 3720
1.83 22.31 16.74 0.10 0.16 21.38 2780 2540 3080 2800
1.63 28.25 21.74 0.10 0.15 16.83 2190 2000 2430 2220
1.42 36.87 27.64 0.08 0.13 12.94 1680 1530 1860 1700
1.22 50.19 37.66 0.07 0.11 9.498 1230 1130 1360 1250
1.14 56.50 42.35 0.07 0.10 8.458 1100 1000 1220 1110 1460 1320
1.02 72.33 54.23 0.06 0.09 6.623 850 780 950 860 1140 1030
0.91 89.29 66.98 0.05 0.08 5.350 700 640 760 710 920 830
0.81 113.3 84.94 0.05 0.07 4.129 550 500 610 550 730 660
0.71 147.5 110.7 0.04 0.06 3.230 420 380 470 420 560 500
0.61 200.8 150.7 0.04 0.06 2.388 300 280 340 310 410 370
0.56 239.0 179.3 0.03 0.05 1.993 250 240 280 260 340 310
0.51 289.2 217.0 0.03 0.05 1.652 220 200 240 220 280 250

Conduttore elettrico in acciaio rivestito in rame per cavo TV
Proprietà fisiche ed elettriche del filo Copperweld con conducibilità al 21%       ASTM B 869
AWG Diametro Croce
Sezione
Mm 		Peso Nominale
Rame
Spessore
Mm 		Nominale
CC
Resistenza
Ω/km 		Carichi di rottura/kg AWG
Mm Kg/km Libbre/
Km 		Disegno duro Ricotto
Tipo 1 Tipo 2 Tipo 3 Tipo 4 Tipo 5
6 4.115 13.298 106.01 233.71 0.12344 6.174 1112 1223 1620 486 539 6
7 3.665 10.551 84.11 185.43 0.10996 7.782 905 995 1338 386 428 7
8 3.264 8.367 66.70 147.05 0.09792 9.812 753 858 1100 306 339 8
9 2.906 6.631 52.87 116.55 0.08717 12.381 615 677 893 242 269 9
10 2.588 5.261 41.94 92.47 0.07765 16.605 510 561 728 192 213 10
11 2.304 4.168 33.23 73.26 0.06977 19.697 403 443 575 152 168 11
12 2.052 3.308 23.37 58.14 0.06157 24.819 307 337 458 121 134 12
13 1.829 2.627 20.94 46.17 0.05486 31.257 244 268 359 96 106 13
14 1.628 2.082 16.60 36.59 0.04884 39.436 193 212 288 76 84 14
15 1.450 1.652 13.17 29.03 0.04351 49.698 153 169 236 51 57 15
16 1.290 1.308 10.42 22.98 0.03871 62.788 121 133 190 48 53 16
17 1.151 1.040 8.29 18.27 0.03452 78.961 96 106 153 38 42 17
18 1.024 0.823 6.56 14.46 0.03071 99.769 76 84 140 30 33 18
19 0.912 0.653 5.21 11.48 0.02736 125.724 61 66 111 24 23 19
20 0.813 0.519 4.14 9.12 0.02438 158.237 48 53 88 19 21 20
21 0.724 1.412 3.28 7.23 0.02172 199.488 39 42 70 15 17 21
22 0.643 0.324 2.59 5.70 0.01928 253.143 30 33 55 12 13 22
23 0.574 0.259 2.06 4.55 0.01722 317.242 24 26 44 9 10 23
24 0.511 0.205 1.63 3.60 0.01532 401.065 19 20 35 - - 24

Proprietà fisiche ed elettriche del filo Copperweld con conducibilità al 30%         ASTM B 869
AWG Diametro Croce
Sezione
mm² 		Peso Nominale
Rame
Spessore
mm 		Nominale
CC
Resistenza
Ω/km 		Carichi di rottura/kg AWG
mm Kg/km Libbre/km Disegno duro Ricotto
Tipo 1 Tipo 2 Tipo 3 Tipo 4 Tipo 5
6 4.115 13.298 108.22 238.58 0.26746 4.322 922 1216 1473 421 561 6
7 3.665 10.551 85.86 189.29 0.23824 5.447 739 1001 1216 334 445 7
8 3.264 8.367 68.09 150.11 0.21215 6.869 612 823 1000 265 353 8
9 2.906 6.631 53.97 118.97 0.18887 8.667 503 676 812 210 279 9
10 2.588 5.261 42.82 94.40 0.16824 10.923 420 558 662 166 222 10
11 2.304 4.168 33.92 74.79 0.14975 13.788 347 441 523 132 175 11
12 2.052 3.308 26.92 59.35 0.13340 17.373 283 321 416 105 139 12
13 1.829 2.627 21.38 47.13 0.11887 21.880 231 240 327 83 111 13
14 1.628 2.082 16.94 37.35 0.10583 27.605 184 191 249 66 88 14
15 1.450 1.652 13.44 29.64 0.09427 34.788 132 152 215 52 69 15
16 1.290 1.308 10.64 23.46 0.08387 43.952 105 122 173 41 55 16
17 1.151 1.040 8.46 18.66 0.07479 55.272 84 99 139 33 44 17
18 1.024 0.823 6.70 14.76 0.06654 69.839 67 80 127 26 34 18
19 0.912 0.653 5.31 11.72 0.05927 88.007 54 64 101 21 27 19
20 0.813 0.519 4.22 9.31 0.05283 110.766 43 51 80 16 22 20
21 0.724 0.412 3.35 7.38 0.04705 139.642 34 40 64 13 17 21
22 0.643 0.324 2.64 5.82 0.04177 177.200 27 32 50 10 14 22
23 0.574 0.259 2.11 4.64 0.03731 222.069 22 26 40 8 11 23
24 0.511 0.205 1.67 3.67 0.03319 280.746 17 20 31 6 9 24
CCS Tube-Weld Cladding Copper-Coated Steel Wire Braided Shield Wire of Power Cable
