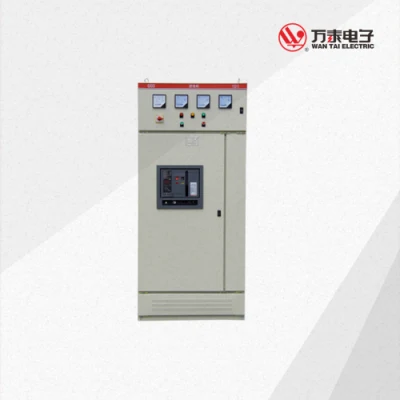

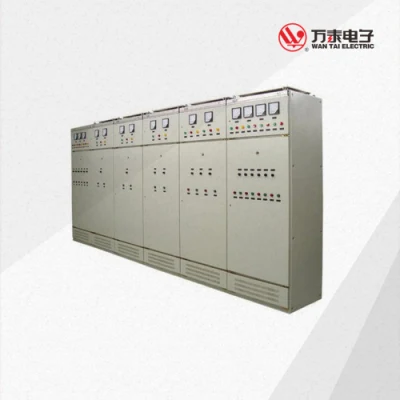

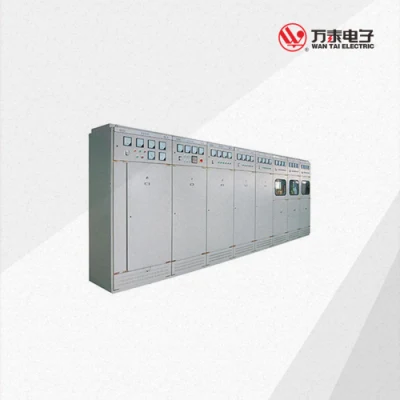

Panoramica del prodotto
È adatto per le comunità, centri commerciali, scuole, supermercati, sottostazioni, Imprese industriali e altri utilizzatori di energia, con CA 50Hz, tensione nominale 400V, 690V, corrente nominale 1000 ~ 3150A sistema di distribuzione di potenza, utilizzato per la conversione di potenza, la distribuzione e il controllo di dispositivi di alimentazione, illuminazione e distribuzione di energia. La cabina di distribuzione della tensione CA di tipo GGD si basa sui requisiti del Dipartimento dell'energia, della maggior parte degli utenti e del reparto di progettazione, secondo il design di principio sicuro, economico, ragionevole e affidabile. I prodotti presentano caratteristiche di elevata capacità di rottura, buona stabilità termica, schema elettrico flessibile, combinazione conveniente, sistematico, una struttura pratica e innovativa, con un elevato livello di protezione, può essere utilizzata come sostituzione di prodotti di quadri elettrici a bassa tensione.


CARATTERISTICHE TECNICHE
• l'armadio adotta una forma comune, con telaio di 8 MF per saldatura locale, sezione di piegatura a freddo assemblata, con 20 fori di montaggio, e il coefficiente generale è elevato.
• considerando i problemi di dissipazione del calore nel funzionamento delle apparecchiature, vi sono diverse fessure di irraggiamento sulle estremità superiore e inferiore dell'armadio, il calore aumenta quando i componenti elettrici dell'armadio vengono riscaldati, quindi si scarica attraverso l'asola superiore. E l'aria fredda si aggiunge costantemente nell'arca attraverso la scanalatura inferiore, che forma un condotto d'aria naturale per raggiungere l'obiettivo della dissipazione del calore.
• l'armadio GGD è progettato in base alla forma del prodotto industriale moderno, utilizzando il metodo di progettazione del rapporto d'oro del corpo dell'armadio e le dimensioni di taglio di ciascuna parte, rendendo l'armadio bello e nuovo.
Il tetto del mobile può essere smontato in caso di necessità di renderlo comodo per l'assemblaggio e la regolazione della barra di distribuzione principale sul posto. Sulla parte superiore dell'armadio sono presenti quattro anelli angolari, utilizzati per il sollevamento e la spedizione.
Il grado di protezione dell'armadio è IP30, inoltre può essere prodotto in base alle esigenze del cliente.
