Informazioni di Base.
Model No.
SJSZ55, SJSZ65, SJSZ80, SJSZ92, SJSZ120
Struttura di montaggio
Separata Tipo estrusore
Vite
Twin-Screw
Engagement Sistema
Intreccio
Struttura Vite Canale
Vite profonda
Scarico
Scarico
Automazione
Automatico
Computerizzata
Computerizzata
certificazione
ce
personalizzato
personalizzato
nome
macchina per la produzione di estrusori in plastica con profilo in pvc
prodotti
linea di produzione profili porta in pvc
tipo di estrusore
estrusore conico a doppia vite
linea di estrusione
linea di estrusione in plastica con profilo in pvc
estrusori
macchina estrusore per profilati in pvc
data di consegna
30 giorni - 60 giorni
applicazioni
linea di produzione di pannelli per porte larghe
modello
Sjsz51/105, Sjsz65/132, Sjsz80/156, Sjsz92/188
macchina di fabbricazione
macchina per la produzione di profili in plastica pvc
un altro nome
wpc pannello parete porta in espanso massiccio profilato lin
un altro nome1
macchina per estrusione profili a caricamento rapido con davanzale
un altro nome2
linea di produzione profili in pp pe pvc legno plastica wpc
un altro nome3
macchina per la produzione di finestre in pvc
Pacchetto di Trasporto
by Sea
Specifiche
900mm, Customized
Marchio
Hanhai
Origine
Qingdao, China
Codice SA
84772090
Capacità di Produzione
30-50 Sets Per Year
Descrizione del Prodotto
Produzione di pannelli per pannelli per soffitto con canalina per cavi ad angolo in PVC Linea davanzale
Telaio porta Fence macchina di produzione
Telaio porta Fence macchina di produzione
È composto dalle sei parti seguenti:
| NO | Specifiche | Quantità |
| 1 | Estrusore a doppia vite (con sistema di caricamento automatico) | 1set |
| 2 | Testa di filiera | 1set |
| 3 | Dispositivo di calibrazione e raffreddamento | 1set |
| 4 | Macchina di trasporto | 1set |
| 5 | Macchina da taglio | 1set |
| 6 | Impilatore | 1set |
Immagini dettagli:

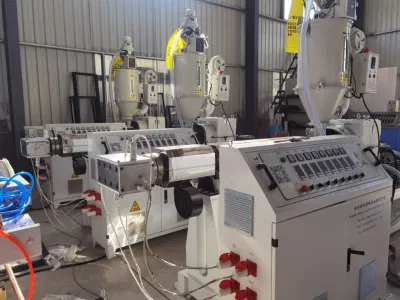

Macchina per la produzione di profili in PVC estrusore a doppia vite (Con sistema di caricamento automatico)
Profilo PVC che fa testa di stampo di macchina

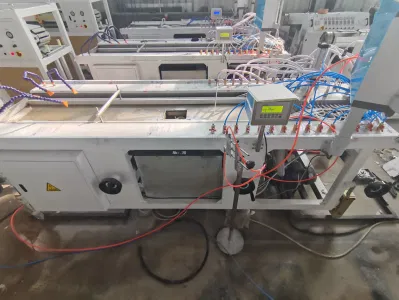

Macchina per la preparazione dei profili PVC dispositivo di calibrazione e raffreddamento

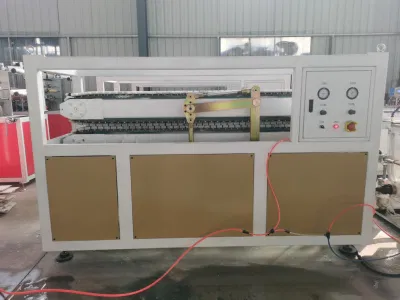

Profilo PVC fare macchina macchina macchina di trasporto-fuori macchina

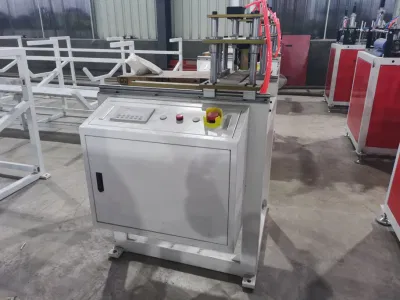

Macchina per il taglio di profili in PVC

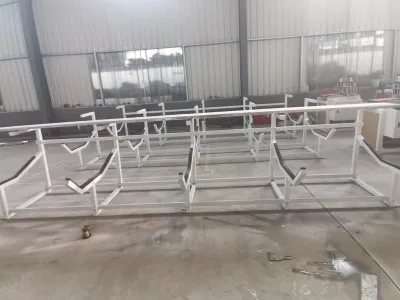

6.PVC profilatura macchina impilatrice
Prodotto finale:
Informazioni e immagini sulle produzioni della macchina
| Modello macchina | Larghezza di produzione (mm) | Spessore di produzione (mm) | Capacità di produzione (kg/h) | Potenza totale (kw/h) |
| SJSZ55/120 | 200 mm | 8 | 120-150 | 70 |
| SJSZ65/132 | 600 mm | 8 | 150-180 | 95 |
| Parametro tecnico | |||||
| Modello | YF180 | YF300 | YF600 | YF800 | YF1000 |
| Larghezza max. Del prodotto (mm) | 180 | 300 | 600 | 800 | 1000 |
| Modalità estrusore | SJZ51/105 | SJZ65/132 | SJZ80/156 | SJZ80/156 | SJZ92/188 |
| Capacità di estrusione (kg/h) | 150 | 180 | 360 | 360 | 600 |
| Potenza motore(kw) | 22 | 37 | 55 | 55 | 110 |
| Lunghezza totale (m) | 18 | 22 | 26 | 28 | 32 |
Caratteristiche principali
1.la nostra macchina a profilo in PVC ha caratteristiche di basso consumo, bassa rumorosità, funzionamento stabile.2.questa macchina per profili in PVC comprende:estrusore, stampo, tabella di taratura del vuoto, macchina di trasporto, taglierina e impilatrice.
3.l'estrusore della macchina profilatrice in PVC adotta una vite speciale e. Canna per estrusione.con stampo diverso,profilo PVC
La macchina può produrre prodotti in PVC con profili di diverse forme.
Specifiche tecniche della linea di produzione con profilo in PVC SJSZ51/105
1.parametri tecnici principali:
2.specifica dettagliata della linea:
1. Estrusore bivite conico SJSZ51/105 un set
2. Stampo un set
3.unità di calibrazione del vuoto un set
4.trasporto della macchina un set
Macchina da taglio orizzontale un set
Impilatore un set
1. Principali parametri tecnici:
Capacità di uscita
| Modello estrusore | Materiale di estrusione | Capacità di uscita dell'estrusore |
| SJSZ-51/105 | PVC+altro materiale | 120 kg/h. |
2.specifica dettagliata della linea:
Estrusore conico a doppia vite SJSZ51/105
- Vite: Due fasi di design unico, con concetto di plastificazione a bassa temperatura.
- Canna: La canna è realizzata in lega speciale di acciaio ed è dotata di fascia riscaldante in ceramica con sistema di raffreddamento ad aria.
- Motore: Motore CA, con standard CE. Controllato dall' invertitore ABB.
- Sistema di controllo: Adottare prodotti selezionati di alta qualità e di marca famosa da Europa, e Giappone produce. La macchina funziona in modo più stabile e con un periodo di lavoro più lungo.
- Cambio: Gli ingranaggi sono realizzati in lega di acciaio con trattamento termico e sono rifiniti con rettifica di precisione superficiale.
- È progettato con bassa rumorosità quando si lavora a regimi elevati e migliora la durata degli ingranaggi.
- Caricatore automatico:
| Modello | SJSZ-65/132 |
| Estrudere l'altezza centrale | 1000 mm |
| Uscita max | 150 kg/h. |
| Caricatore automatico | |
| Metodo | Con il metodo di trasporto a rotazione |
| Potenza | 1.1KW |
| Vite ad alta efficienza | |
| Quantità di viti | 2 PC |
| Diametro | 65 mm, 132 mm |
| L/D. | 22:1 |
| Lunghezza effettiva | 1441 mm |
| Materiale | 38CrMoAla |
| Trattamento superficie | Nitrurato e lucidato |
| Velocità di rotazione della vite | 3.9~39 giri/min |
| Barile | |
| Materiale | 38CrMoAla |
| Trattamento superficie interna | Nitrurato, macinato |
| Metodo di riscaldamento | In ceramica |
| Zone di controllo riscaldamento | 4 zone |
| Potenza di riscaldamento | 20 KW |
| Impianto di raffreddamento | Dalla ventola |
| Zone di raffreddamento | 3 zone |
| Potenza di raffreddamento | 0,25 KW |
| Scatola del cambio | |
| Materiale della casa | QT200 |
| Tipo di ingranaggio | Ingranaggi elicoidali |
| Materiale dell'ingranaggio | 20 CrMnTi |
| Trattamento termico della superficie dell'ingranaggio | Spegnimento |
| Materiale cuscinetti assi | 40 Cr Cuscinetti importati di alta qualità |
| Blocco di alimentazione | |
| Materiale | D235 |
| Metodo | Sistema di raffreddamento con circuito ad acqua |
| Sistema di degasaggio | |
| Metodo | Degasaggio a vuoto |
| Quantità di pompa a vuoto | 1 |
| Motore di azionamento | |
| Metodo | Motore CA, 37 kW |
| Sistema di controllo | Inverter Omron. |
| Dimensioni complessive(L x L x a) | 4300 mm x 800 mm x 2600 mm |
| Peso | 4000 kg |
Tabella di calibrazione
Caratteristiche delle prestazioni:
| Dimensioni e peso | ||||
| Dimensione piattaforma di serraggio | L*L*H | 2000*600*50 | ||
| Gamma di regolazione dell'altezza della piattaforma di serraggio | mm | 0~100 | ||
| Gamma di regolazione larghezza piattaforma di serraggio | mm | 0~50 | ||
| Gamma di regolazione lunghezza piattaforma di serraggio | mm | 0~500 | ||
| Dimensione vassoio acqua | L*L*H | 4000*850*100 | ||
| Tabella di calibrazione intervallo di regolazione lunghezza | mm | 0~500 | ||
| Dimensione della tabella di calibrazione | L*L*H | 4000*1250*1100 | ||
| Peso della barra di calibrazione | kg | 3000 | ||
| Dati tecnici | ||||
| Numero di pompe per vuoto | PC | 2 | ||
| Capacità della pompa a vuoto | KW | 4 KW*2 | ||
| Numero di pompe dell'acqua | PC | 1 | ||
| Capacità della pompa dell'acqua | KW | 3 | ||
| Ingresso acqua (min 2 bar) | mm | 1*38.1 | ||
| Uscita acqua | mm | 1*50.8 | ||
| Numero di collegamenti del vuoto per lo stampo | PC | 40 | ||
| Numero di collegamenti dell'acqua per lo stampo | PC | 40 | ||
| Motore ad acqua di soffiaggio | ||||
| Motore ad acqua di soffiaggio | pc | 0,75 kw*1 | ||
| Motore di direzione | ||||
| Motore di direzione | pc | 1.5KW*1 | ||
| Consumo e alimentazione installata | ||||
| Tensione di esercizio | V | 380 | ||
| Frequenza corrente | Hz | 50 | ||
| Consumo totale di elettricità | KW | 14 | ||
| Temperatura dell'acqua | ºC | 5~20 | ||
Macchina trainatrice a doppio binario 240
Caratteristiche delle prestazioni:
| Dimensione complessiva - peso | ||
| Larghezza | mm | 1300 |
| Lunghezza con protezione di sicurezza | mm | 3000 |
| Altezza | mm | 1800 |
| Peso | Kg | 1800 |
| Dati tecnici | ||
| Numero di elettrodi | 220 | |
| Diametro di presa | Min.: Mm | 80 |
| Max.: Mm | 650*80 | |
| Altezza asse di estrusione | Min.: Mm | 950 |
| Max.: Mm | 1050 | |
| Lunghezza di presa | mm | 1600 |
| Larghezza di presa delle dimensioni del blocco | mm | 600 |
| Consumo di energia installata | ||
| Tensione | V | 380 |
| Frequenza corrente | Hz | 50 |
| Pressione di esercizio dell'impianto pneumatico | Bar | 6 |
| Alimentazione installata | KW | 3 |
| Pressione di esercizio dell'impianto pneumatico | MPa | |
| Consumo di aria/ciclo | m3/h | 1-2 |
| Uscita, forza, velocità, Standard | ||
| Forza di trazione testata | Standard : N | 20000 |
| Gamma di velocità standard | Min: M/min | 0.3 |
| Max: M/min | 4.8 | |
| Dati tecnici della taglierina | Unità | Dettagli |
| Viaggio di movimento scaffale | mm | 650 |
| Metodo di taglio | Taglierina | |
| Materiale per sega | Acciaio ad alta velocità | |
| Rigidità | HRC55-60 | |
| Diametro della sega | mm | ¢300 |
| Forma della sega | rotondo | |
| Quantità di sega | pezzo | 1 |
| Temperatura di esercizio | ºC | 20-90 |
| Umidità di esercizio | % | 95 |
| Profilo lavorabile della taglierina | ||
| Spessore di taglio massimo | mm | 80 |
| Larghezza massima arrotondamento bordi | mm | 240 |
| Precisione di taglio | mm | ±1 |
| Profilo da tagliare | Mm | ≤240*80 |
| Tempo di taglio minimo per un'intera operazione di taglio | secondo | 6 |
| Potenza installata della taglierina | ||
| Alimentazione installata | kw | 0.55 |
| Potenza del motore di rotazione | kw | 1.1 |
| Velocità del motore di rotazione | r/min | 2800 |
| Pannello di controllo elettrico della taglierina | ||
| Tensione | V | 380 |
| Frequenza corrente | hz | 50 |
| Pressione di esercizio dell'impianto pneumatico | MPa | 0.4-0.8 |
| Consumo di aria | m3 | 1 |
| Contattore e relè termico | CA, | |
| Il quadro di comando elettrico è realizzato con lo standard UE. Tutti gli elementi di controllo sono certificati DC 24V e CE. | ||
Fascicolatore SFZ-6000A
Caratteristiche delle prestazioni:
- Sistema pneumatico utilizzato per spingere la piattaforma
- La piattaforma è realizzata in acciaio inox
- Altezza regolabile
- I fogli morbidi sono utilizzati per proteggere i prodotti
| Impilatore | |
| Modello | SFZ-6000A |
| Dimensioni e peso complessivi | |
| lunghezza | 6000 mm |
| larghezza | 1100 mm |
| Altezza | 1295 mm |
| Peso | 280 kg |
| Dati tecnici | |
| Larghezza profilo max | 300 |
| Lunghezza profilo max | 6000 mm |
| Regolazione dell'altezza | 280 mm |
| Pressione di esercizio | 0.6 bar |
Commenti dei clienti:
DOMANDE FREQUENTI:
1.are voi produttore o società di commercio?
Siamo produttori.
2.Perchè sceglierci?
Abbiamo 20 anni di esperienza nella produzione di macchine. Possiamo organizzare per voi di visitare la fabbrica del nostro cliente locale.
3.tempo di consegna:
30 giorni.
4.Condizioni di pagamento:
Il 30% dell'importo totale deve essere pagato via T/T come acconto, il saldo (70% dell'importo totale) deve essere pagato prima
Consegna via T/T o L/C irrevocabile (a vista).
5.Assistenza:
Parti di ricambio gratuite ;
Installazione, messa in servizio e formazione sul campo ;
Servizio di manutenzione e riparazione sul campo ;
Supporto tecnico video/online.
6.garanzia:
1 anno.
