Informazioni di Base.
Model No.
TUV IEC 62930
Certificazione
TUV,UL,IEC,CE, CPR,ISO, RoHS,
Wire Materiale anima
Tinned Copper
Incoterms
fob,cif,fr,dap
colore
rosso,nero,altro
marca
cavo suzhou yonghao co.,ltd.
trasporto
mare, terra e aria
Pacchetto di Trasporto
Pallet, Drum, Reel, Wooden Box
Specifiche
4mm2
Origine
China
Codice SA
8544609000
Capacità di Produzione
1, 200km/Days

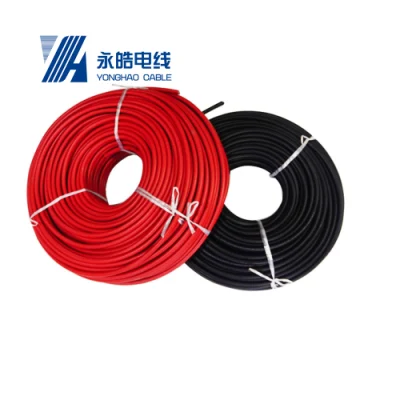

Descrizione del Prodotto
| Tipo | 1×6.0 mm2 CC 1500 V. |
| Direttore | Rame stagnato intrecciato (IEC 60228 Classe 5) 84/0,285 mm (mix0,277 mm max 0,293 mm) |
| De. Standard conduttore | 3,0 mm |
| Diametro esterno cavo | 6.3±0,2 mm |
| Tensione nominale | AC 0.6/1 KV |
| CC 1,8 KV | |
| Intervallo di temperatura | -40°C~+90°C, secco/umidità |
| Temperatura di esercizio max del conduttore | 120°C |
| Temperatura di cortocircuito | 250ºC 5S |
| Standard | EN50618:2014 |
PRODOTTI CALDI
Nel sistema solare fotovoltaico di generazione di energia nella parte di trasmissione CC a bassa tensione del cavo, poiché l'uso dell'ambiente e le esigenze tecniche sono diverse, il collegamento di parti diverse ha esigenze diverse, i fattori generali da considerare sono: prestazioni di isolamento del cavo, resistenza al calore e prestazioni ignifughe, prestazioni di invecchiamento e specifiche di diametro del filo. 1. Il cavo di collegamento tra il modulo cella solare e il modulo è generalmente collegato direttamente dal cavo di collegamento collegato alla scatola di derivazione del modulo. Quando la lunghezza non è sufficiente, è possibile utilizzare anche un cavo di prolunga speciale. A seconda delle diverse dimensioni di potenza del componente, questo tipo di cavo di collegamento ha un'area di sezione trasversale di 2,5 m quadrati, 4,4 m quadrati, 6,0 m quadrati e altre tre specifiche. Questo tipo di cavo di collegamento utilizza la pelle esterna a doppio isolamento, ha una protezione superiore contro UV, acqua, ozono, acido, capacità di erosione del sale, capacità e resistenza all'usura superiori in tutte le condizioni atmosferiche.
2. Utilizzare un cavo flessibile multi-trefolo che supera il test UL per collegare la batteria all'inverter. La scelta di cavi corti e spessi può ridurre le perdite di sistema, migliorare l'efficienza e migliorare l'affidabilità.
3. I cavi che collegano l'array di batterie al controller o alla scatola di derivazione CC devono utilizzare anche cavi flessibili multi-trefolo che superano il test UL. L'area della sezione trasversale dipende dalla corrente di uscita massima del gruppo batterie.
L'area trasversale del cavo CC nella posizione indicata deve essere determinata in base ai seguenti principi: Cavi che collegano i moduli solari, le batterie e le batterie e i cavi di carico CA. Generalmente, la corrente nominale dei cavi è 1.25 volte la corrente continua massima di lavoro di ciascun cavo. Per il collegamento di cavi tra la schiera di celle solari e la schiera quadrata, e per il collegamento di cavi tra la batteria (gruppo) e l'inverter, la corrente nominale del cavo selezionato è generalmente 1.5 volte la corrente continua massima di lavoro in ogni cavo.
