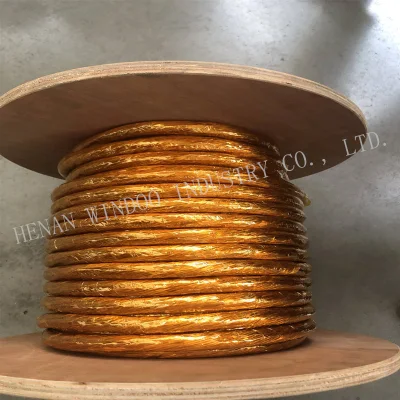

0,08 mm *120 Pi Litz intrecciati in Mylar rivestito in rame isolato e rivestito Filo di avvolgimento

Il filo rivestito con film, noto anche come filo Mylar, si riferisce al filo magnetico isolante rinforzato che è avvolto con uno o più strati di pellicola isolante all'esterno del filo intrecciato ordinario secondo una certa velocità di sovrapposizione. Ha i vantaggi di buone prestazioni di isolamento e di elevata resistenza meccanica; buona resistenza alla tensione, tensione di esercizio del prodotto fino a 1000 V; buone prestazioni ad alta frequenza, buone prestazioni ad alta frequenza, frequenza di esercizio fino a 500 kHz; buona resistenza al calore; resistenza alle radiazioni (pellicola PI); può essere ampiamente utilizzato in varie apparecchiature di conversione di potenza ad alta frequenza ad alta tensione . Questo prodotto è stato progettato appositamente per soddisfare le esigenze di alte temperature e pressioni, e ha alcuni effetti ignifughi e impermeabili per soddisfare i requisiti degli ambienti di lavoro più difficili

Diametro filo singolo (mm) 0.04-1.00
Il numero di trefoli ritorti 2-36000 (specifiche diverse, a seconda dell'area della sezione trasversale)
Distanza di torsione: 3-70mm
Materiale conduttore: Rame/alluminio/rame rivestito in alluminio
Forma del materiale: Rotonda
Diametro esterno finito: 0.25~10mm
Area della sezione: 20mm²
Diametro esterno massimo finito (mm) 12
Pellicola di vernice classe di isolamento 130/155/180
Spessore pellicola: 1/2/3
Metodo di torsione: Torsione singola/torsione multipla
Tipo di lavorazione: Avvolgimento
Tipo di pellicola UEW/PEW/EIW/AIW

Rapporto di sovrapposizione della pila di pellicole
Nell'incapsulare il film, il rapporto dell'area coperta dal cerchio di membrane precedente da quest'ultimo cerchio di membrane rappresenta la proporzione dell'area totale, solitamente 50%, 67% e 75%.
Il prodotto presenta una buona resistenza alla tensione, una buona adesione dello strato isolante
Tensione di scarica (V) >7000
Applicazioni pile di carica per veicoli elettrici, carica a induzione, macchine per saldatura ad inverter, elettronica automobilistica, apparecchiature per riscaldamento a induzione, induttori wireless, apparecchiature mediche, apparecchiature di comunicazione, inverter fotovoltaici, trasformatori ad alta frequenza
Specifiche dell'aspo PT-15/ PT-250
Certificazione del prodotto ISO9001/ISO14001 /RoHS/SGS

Materiale pellicola pellicola pellicola poliestere (PET), pellicola di poliimmide (PI), pellicola di Teflon (F4),
Solo substrato tipo pellicola, laminazione adesiva substrato, laminazione autoadesiva substrato
Pellicola PET con grado di resistenza termica fino a 130 gradi, pellicola PI fino a 220 gradi
Colore membrana Naturale/Bianco/Oro
