Informazioni di Base.
nome
macchina per la realizzazione di trivellazione in pvc
prodotti
linea di produzione di canaline
tipo di estrusore
estrusore conico a doppia vite
linea di estrusione
linea di estrusione composita in plastica per canalina in pvc
macchina
canaline in pvc
estrusori
macchina estrusore a canaline in pvc
applicazione
profilo canaletto in pvc
applicazioni
linea di produzione di canaline in pvc
linea wpc
macchina per profili canaline in pvc
macchina di fabbricazione
macchina per la realizzazione di profili canaline in pvc
finestra pvc
macchina per profili in pvc canaline
un altro nome
estrusione canalina in pvc lin
un altro nome1
macchine per estrusione profili canaline in pvc
un altro nome2
linea di produzione profili canaline in pvc
un altro nome3
macchina per la produzione di canaline in pvc
Pacchetto di Trasporto
by Sea
Specifiche
900mm
Marchio
Hanhai
Origine
Qingdao, China
Codice SA
84772090
Capacità di Produzione
30-50 Sets Per Year
Descrizione del Prodotto
Profilo macchina WPC PVC telaio porta finestra profilo Linea di estrusione PVC per la produzione di frese da pioggia
è composto dalle sette parti seguenti: | NO | Specifiche | Quantità |
| 1 | Estrusore a doppia vite | 1set |
| 2 | Testa di filiera | 1set |
| 3 | Dispositivo di calibrazione e raffreddamento | 1set |
| 4 | Macchina di trasporto | 1set |
| 5 | Macchina da taglio | 1set |
| 6 | Impilatore | 1set |
Immagini dettagliate

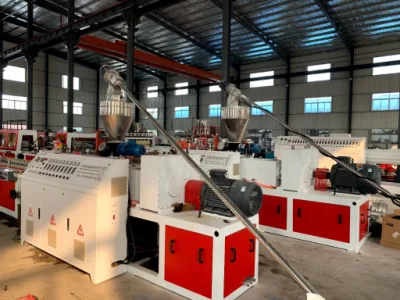

Estrusore bivite

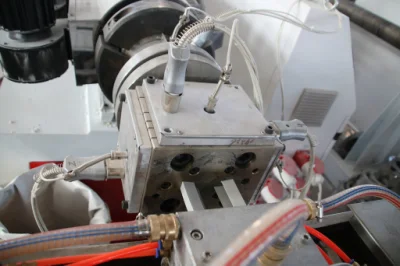

Testa di Die

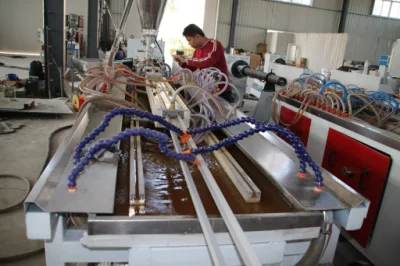

3.dispositivo di calibrazione e raffreddamento

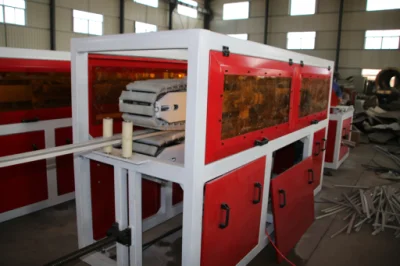

4.macchina di trasporto

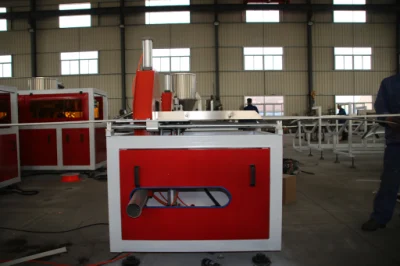

Macchina da taglio
Raccoglitore
Immagini del prodotto finale:
Informazioni e immagini sulle produzioni della macchina
| Modello macchina | Larghezza di produzione (mm) | Spessore di produzione (mm) | Capacità di produzione (kg/h) | Potenza totale (kw/h) |
| SJSZ55/110 | 200 mm | 8 | 120-150 | 70 |
| SJSZ65/132 | 600 mm | 8 | 150-180 | 95 |
PVC canalina per cavi macchina per la produzione di canaline per cavi elettrici PVC canalina per cavi elettrica suqare pannello a taglio PVC la linea di estrusione per canaline è adatta per la produzione di profili in PVC in tutte le forme. I prodotti sono ampiamente utilizzati per pallet, piastra di confezionamento, pavimenti, e fuori porta decorazione materiali, ampiamente applicazione.
| Parametro tecnico | |||||
| Modello | YF180 | YF300 | YF600 | YF800 | YF1000 |
| Larghezza max. Del prodotto (mm) | 180 | 300 | 600 | 800 | 1000 |
| Modalità estrusore | SJZ51/105 | SJZ65/132 | SJZ80/156 | SJZ80/156 | SJZ92/188 |
| Capacità di estrusione (kg/h) | 150 | 180 | 360 | 360 | 600 |
| Potenza motore(kw) | 22 | 37 | 55 | 55 | 110 |
| Lunghezza totale (m) | 18 | 22 | 26 | 28 | 32 |
Caratteristiche principali
La nostra macchina in PVC ha caratteristiche di basso consumo, bassa rumorosità, funzionamento stabile.2.questa macchina PVC include:estrusore, stampo, tabella di taratura del vuoto, macchina di trasporto, taglierina e impilatrice.
3.l'estrusore della macchina PVC adotta una speciale vite wpc e. Canna per estrusione.con stampo diverso,macchina PVC
può produrre prodotti wpc con forme diverse.
Specifiche tecniche della linea di produzione con profilo in PVC SJSZ55/110
1.parametri tecnici principali:
2.specifica dettagliata della linea:
1. Estrusore bivite conico SJSZ-55/110 un set
2. Stampo un set
3.unità di calibrazione del vuoto un set
4.trasporto della macchina un set
Macchina da taglio orizzontale un set
Impilatore un set
1. Principali parametri tecnici:
Materiale adatto: PVC&legno
2. Capacità di uscita
| Modello estrusore | Materiale di estrusione | Capacità di uscita dell'estrusore |
| SJSZ-55/110 | PVC+polvere di calcio+altro materiale | 120 kg/h. |
- Specifiche del prodotto:
Spessore 8 mm
- Altezza della linea centrale dell'estrusore: 1000 mm
- Potenza: In base alla potenza dei clienti.
Estrusore conico a doppia vite SJSZ55/110
- Vite: Due fasi di design unico, con concetto di plastificazione a bassa temperatura.
- Canna: La canna è realizzata in lega speciale di acciaio ed è dotata di fascia riscaldante in ceramica con sistema di raffreddamento ad aria.
- Motore: Motore CA, con standard CE. Controllato dall' invertitore ABB.
- Sistema di controllo: Adottare prodotti selezionati di alta qualità e di marca famosa da Europa, e Giappone produce. La macchina funziona in modo più stabile e con un periodo di lavoro più lungo.
- Cambio: Gli ingranaggi sono realizzati in lega di acciaio con trattamento termico e sono rifiniti con rettifica di precisione superficiale. È progettato con bassa rumorosità quando si lavora a regimi elevati e migliora la durata degli ingranaggi.
- Caricatore automatico:
| Modello | SJSZ-55/110 |
| Estrudere l'altezza centrale | 1000 mm |
| Uscita max | 150 kg/h. |
| Caricatore automatico | |
| Metodo | Con il metodo di trasporto a rotazione |
| Potenza | 1.1KW |
| Vite ad alta efficienza | |
| Quantità di viti | 2 PC |
| Diametro | 65 mm, 132 mm |
| L/D. | 22:1 |
| Lunghezza effettiva | 1441 mm |
| Materiale | 38CrMoAla |
| Trattamento superficie | Nitrurato e lucidato |
| Velocità di rotazione della vite | 3.9~39 giri/min |
| Barile | |
| Materiale | 38CrMoAla |
| Trattamento superficie interna | Nitrurato, macinato |
| Metodo di riscaldamento | In ceramica |
| Zone di controllo riscaldamento | 4 zone |
| Potenza di riscaldamento | 20 KW |
| Impianto di raffreddamento | Dalla ventola |
| Zone di raffreddamento | 3 zone |
| Potenza di raffreddamento | 0,25 KW |
| Scatola del cambio | |
| Materiale della casa | QT200 |
| Tipo di ingranaggio | Ingranaggi elicoidali |
| Materiale dell'ingranaggio | 20 CrMnTi |
| Trattamento termico della superficie dell'ingranaggio | Spegnimento |
| Materiale cuscinetti assi | 40 Cr Cuscinetti importati di alta qualità |
| Blocco di alimentazione | |
| Materiale | D235 |
| Metodo | Sistema di raffreddamento con circuito ad acqua |
| Sistema di degasaggio | |
| Metodo | Degasaggio a vuoto |
| Quantità di pompa a vuoto | 1 |
| Motore di azionamento | |
| Metodo | Motore CA, 37 kW |
| Sistema di controllo | Inverter Omron. |
| Dimensioni complessive(L x L x a) | 4300 mm x 800 mm x 2600 mm |
| Peso | 4000 kg |
Tabella di calibrazione
Caratteristiche delle prestazioni:
| Dimensioni e peso | |||||
| Dimensione piattaforma di serraggio | L*L*H | 2000*600*50 | |||
| Gamma di regolazione dell'altezza della piattaforma di serraggio | mm | 0~100 | |||
| Gamma di regolazione larghezza piattaforma di serraggio | mm | 0~50 | |||
| Gamma di regolazione lunghezza piattaforma di serraggio | mm | 0~500 | |||
| Dimensione vassoio acqua | L*L*H | 4000*850*100 | |||
| Tabella di calibrazione intervallo di regolazione lunghezza | mm | 0~500 | |||
| Dimensione della tabella di calibrazione | L*L*H | 4000*1250*1100 | |||
| Peso della barra di calibrazione | kg | 3000 | |||
| Dati tecnici | |||||
| Numero di pompe per vuoto | PC | 2 | |||
| Capacità della pompa a vuoto | KW | 4 KW*2 | |||
| Numero di pompe dell'acqua | PC | 1 | |||
| Capacità della pompa dell'acqua | KW | 3 | |||
| Ingresso acqua (min 2 bar) | mm | 1*38.1 | |||
| Uscita acqua | mm | 1*50.8 | |||
| Numero di collegamenti del vuoto per lo stampo | PC | 40 | |||
| Numero di collegamenti dell'acqua per lo stampo | PC | 40 | |||
| Motore ad acqua di soffiaggio | |||||
| Motore ad acqua di soffiaggio | pc | 0,75 kw*1 | |||
| Motore di direzione | |||||
| Motore di direzione | pc | 1.5KW*1 | |||
| Consumo e alimentazione installata | |||||
| Tensione di esercizio | V | 380 | |||
| Frequenza corrente | Hz | 50 | |||
| Consumo totale di elettricità | KW | 14 | |||
| Temperatura dell'acqua | ºC | 5~20 | |||
Macchina trainatrice a doppio binario 240
Caratteristiche delle prestazioni:
| Dimensione complessiva - peso | ||
| Larghezza | mm | 1300 |
| Lunghezza con protezione di sicurezza | mm | 3000 |
| Altezza | mm | 1800 |
| Peso | Kg | 1800 |
| Dati tecnici della taglierina | Unità | Dettagli |
| Viaggio di movimento scaffale | mm | 650 |
| Metodo di taglio | Taglierina | |
| Materiale per sega | Acciaio ad alta velocità | |
| Rigidità | HRC55-60 | |
| Diametro della sega | mm | ¢300 |
| Forma della sega | rotondo | |
| Quantità di sega | pezzo | 1 |
| Temperatura di esercizio | ºC | 20-90 |
| Umidità di esercizio | % | 95 |
| Profilo lavorabile della taglierina | ||
| Spessore di taglio massimo | mm | 80 |
| Larghezza massima arrotondamento bordi | mm | 240 |
| Precisione di taglio | mm | ±1 |
| Profilo da tagliare | Mm | ≤240*80 |
| Tempo di taglio minimo per un'intera operazione di taglio | secondo | 6 |
| Potenza installata della taglierina | ||
| Alimentazione installata | kw | 0.55 |
| Potenza del motore di rotazione | kw | 1.1 |
| Velocità del motore di rotazione | r/min | 2800 |
| Pannello di controllo elettrico della taglierina | ||
| Tensione | V | 380 |
| Frequenza corrente | hz | 50 |
| Pressione di esercizio dell'impianto pneumatico | MPa | 0.4-0.8 |
| Consumo di aria | m3 | 1 |
| Contattore e relè termico | CA, | |
| Il quadro di comando elettrico è realizzato con lo standard UE. Tutti gli elementi di controllo sono certificati DC 24V e CE. | ||
Fascicolatore SFZ-6000A
Caratteristiche delle prestazioni:
- Sistema pneumatico utilizzato per spingere la piattaforma
- La piattaforma è realizzata in acciaio inox
- Altezza regolabile
- I fogli morbidi sono utilizzati per proteggere i prodotti
| Impilatore | |
| Modello | SFZ-6000A |
| Dimensioni e peso complessivi | |
| lunghezza | 6000 mm |
| larghezza | 1100 mm |
| Altezza | 1295 mm |
| Peso | 280 kg |
| Dati tecnici | |
| Larghezza profilo max | 300 |
| Lunghezza profilo max | 6000 mm |
| Regolazione dell'altezza | 280 mm |
| Pressione di esercizio | 0.6 bar |
