Magnete a doppio strato piatto in alluminio, 3 conduttori, 2,5 mm elettrico Cavi di alimentazione armati per uso sotterraneo EI con cavo in alluminio

Dettagli rapidi
Luogo di origine: Cina                                 Nome della marca: XINCHENG
Numero modello: Conduttore trasposto in continuo        tipo: Isolato
Applicazione: Trasformatore,                conduttore di linea di trasmissione tipo: Solido
Utilizzo: Trasformatore di grandi dimensioni o linee di trasmissione e distribuzione
Materiale conduttore: Rame/alluminio                   smalto isolante: PEW, PIW, EIW, AIW, EI/AIW
Tipo filo smaltato: Filo smaltato rotondo o piatto
Materiale isolante: Smalto in polivinilacetale, poliestere-immide, pellicola in poliestere o personalizzato
Materiale coperto: Carta , filo di cotone                      classe di temperatura: 120-180
Caratteristiche:                                 Standard ad alta resistenza: IEC, NEMA, GB, JIS

Descrizione del prodotto :

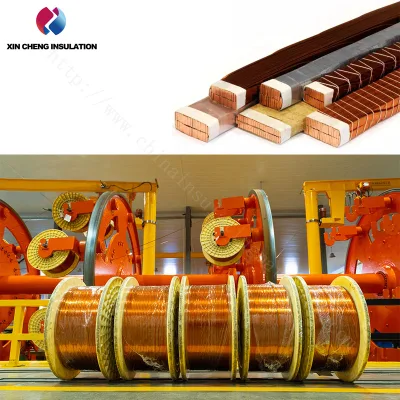

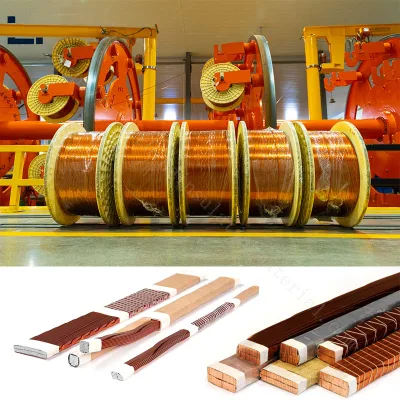

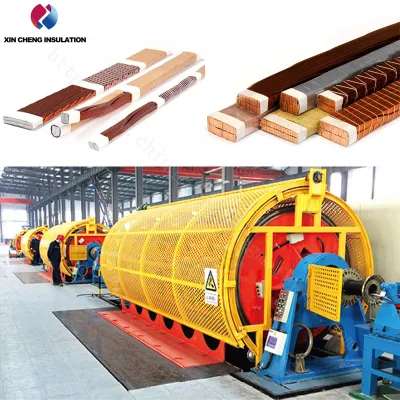

Il cavo a trasposizione continua (CTC) è un tipo di fili di avvolgimento intrecciati da un certo numero di (5 - 87 trefoli) strisce di fili rettangolari smaltati in due ranghi secondo tecniche speciali e avvolti da materiale isolante speciale. È utilizzato principalmente per trasformatori di potenza in bagno d'olio, reattori e trasformatori a secco di grande capacità.
    Il conduttore CTC può migliorare la velocità di utilizzo dello spazio di avvolgimento, il volume minimo e ridurre i costi, soprattutto, riduce la perdita di circonferenza e di perdita di materiale a rischio causata dalla perdita di campo magnetico e presenta anche vantaggi di migliorare la resistenza della macchina di avvolgimento e di risparmiare tempo di avvolgimento.
Il conduttore a trasposizione continua (CTC) è il più utilizzato per gli avvolgimenti su trasformatori di potenza medio e ultra-alto. È costituito da un gruppo di filo smaltato, che vengono trasposti o creano una sorta di trefolo rettangolare. Ora è anche ampiamente utilizzato in auto nuova energia.

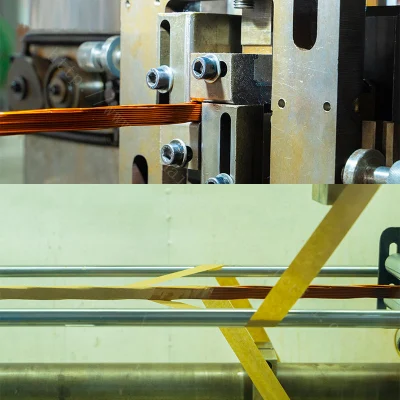

Tipo smalto disponibile I conduttori trasposti in continuo ( CTC ) sono un fascio di fili di avvolgimento costituito da una serie di fili rettangolari smaltati  (5 - 87 trefoli) .  Ciascun trefolo viene trasposto a sua volta senza torsione insieme alla sua lunghezza e quindi ricoperto con strati di carta o pellicola isolante (PET) o i  materiali isolanti richiesti.
CTC fornisce una serie di conduttori preisolati e ben impaccati per la costruzione di bobine di trasformatori, adatti per l'uso nella produzione di trasformatori e reattori di potenza media e ultra elevata.

 Gamma di produzione
·  Numero di trefoli         5  -87
·  Larghezza del trefolo           3.0  -14,0 mm
·  Spessore del trefolo        1.1  -3,0 mm

Vantaggi :
·  Tempo di avvolgimento ridotto per il nucleo del trasformatore
·  Riduzione delle dimensioni e del peso del trasformatore e riduzione del costo
·  Perdite di corrente di circolazione e di eddy ridotte
·  Eccellenti prestazioni della bobina e lavorazione semplificata dell'avvolgimento
·  Migliore resistenza meccanica dell'avvolgimento ( CTC temprato autoadesivo)
Materiali:
Conduttore smaltato singolo
Conduttore di rame rettangolare smaltato in polivinilacetale, indice 120,155
Resina epossidica legante con rivestimento in polivinilacetale conduttore di rame rettangolare, indice 120
Conduttore in rame rettangolare temprato smaltato in polivinilacetale
Resina epossidica incollabile su rivestimento in acetale polivinilico , conduttore in rame rettangolare temprato
Conduttore di rame rettangolare smaltato in poli-yesterimide, indice 180
In base ai diversi requisiti di isolamento elettrico, selezionare smalto grado 1 0.08-0,11 mm o smalto grado 2 0.12-0,16 mm. Generalmente, l'aumento di resina epossidica di filo rettangolare smaltato epossidico è di circa 0.03-0,05 mm.
La nostra azienda adotta strumenti di media usura (tgδ) per filtrare le tecniche di smaltatura, rende lo smalto solidificare più perfetto.
Se è richiesto uno spessore speciale dello smalto o se si utilizzano altri tipi di filo smaltato, contattare il nostro rappresentante.
Il rame morbido utilizzato per il filo rettangolare smaltato deve essere conforme a GB5584.2-85, la resistività non è superiore a 0.01724Ω?mm2/m a 20°. A seconda della diversa resistenza meccanica, si consiglia di utilizzare una tensione inferiore alla sollecitazione di prova Rp0.2.
C1 Rp0.2(>100~180)N/ mm2
C2 Rp0.2(>180~220)N/ mm2
C3 Rp0.2(>220~260)N/ mm2
Tipo di materiale isolante per imballaggio per CTC :
Carta Kraft
Carta isolante fino a 500 KV di potenza (ad alta densità)
Carta con aggiornamento termico
Carta crespata (carta ad alta tensione)
Carta dennison 22HCC
Carta con strato di incollaggio
Pellicola in poliestere (PET)
NOMEX-410
Negazione
Cavo in poliestere
Tessuto non tessuto
Trefolo legante per reti in fibra di poliestere.
Se necessario, contattare altri materiali isolanti per l'imballaggio.

Progettazione della struttura e calcolo delle quote:
Passo trasposto: La distanza tra due unità trasposte consecutive di CTC. Il passo trasposto dipende dal diametro minimo dell'avvolgimento e dal numero di conduttori singoli, il calcolo di simulazione del passo trasposto è:
S=d* ∏ /n
S---passo trasposto
d---diametro minimo di avvolgimento
n---numero di conduttori singoli di fasci CTC
In una situazione normale, il passo trasposto è di 10~14 volte la larghezza del conduttore individuale, in condizioni speciali, potrebbe essere 6~8 volte la larghezza del conduttore individuale.
Se avete requisiti speciali sul passo trasposto, vi preghiamo di contattarci.
La carta intercolonna PER aumentare la resistenza alla compressione assiale del CTC e per evitare graffi allo smalto tra le pile di trefoli, potrebbe inserire la carta intercolonna o il pressboard con spessore speciale. Lo spessore della carta tra colonne suggerito è 0,13 mm, generalmente quando (n-1)/2×A<10 mm, non è necessario inserire carta tra colonne, qui A indica lo spessore del conduttore singolo PF.
Dimensione complessiva :
La formula semplice per calcolare la dimensione complessiva di CTC è:
Altezza fasci CTC H=1/2(n+1)A+ △
Larghezza fasci CTC W=2B+ △
In cui: Spessore di un singolo conduttore
B---larghezza del conduttore singolo
△ ---aumento della dimensione dovuto alla carta
Isolamento (entrambi i lati)
Tamburi consigliati per l'imballaggio del prodotto (vedere la tabella)
FAQ
[Q]: Qual è il conduttore singolo nel cavo CTC?
A : filo di rame rettangolare smaltato in polivinilacetale, classe 120,155 filo di rame rettangolare smaltato in PVA+epossido, classe 120   filo di rame rettangolare smaltato in poliestere immide(epossidico), classe 180 scegliere un aumento sottile dell'isolamento (0,08mm-0,11mm) o uno spesso (0,12mm-0,16mm) a seconda dei requisiti di diversi isolamento elettrico, e lo spessore dell'epossido è di circa 0,03 mm-0,05 mm di fili rettangolari smaltati termicamente. .
[Q]: Qual è la resistenza del filo smaltato?
A :C1 Rp0.2 > 100-180N/mm2
C2 Rp0.2 > 180-220N/mm2
C3 Rp0.2 > 220-260N/mm2
[Q]: Materiali isolanti ?
R : Kraft, carta ad alta densità, Denission, Nomex, panno di poliestere, trefolo di collegamento a rete in fibra di poliestere. Si prega di contattarci se si sceglie un'altra carta isolante.
[Q]: Quale specifica è importante?
A : 1. Numero e dimensione nominale del conduttore singolo
2. tipo e aumento dei fili smaltati
3. tipo di carta isolante e intercolonna
4. spessore della carta avvolta
5. Diametro min dell'avvolgimento 6. Numero di bobine di CTC

Informazioni per l'ordinazione  :
Al momento dell'ordine, fornire informazioni dettagliate sul numero di conduttori singoli e sulle dimensioni nominali , tipo di filo smaltato e tipo di smalto , tipo di carta isolante e carta intercolonna , aumento delle dimensioni dovuto all'isolamento della carta , diametro minimo di avvolgimento , numero di tamburi per CTC , lunghezza per tamburo , dimensioni dei tamburi.

Imballaggio e consegna :
Dettagli sulla confezione

Dimensioni tamburo (CTC) (struttura in lamiera di acciaio e legno o legno): Imballaggio esterno: Bobina di legno o secondo le esigenze particolari del cliente
Porto: Qingdao, Shanghai, Tianjin

Contattaci
 Sig.na: lydia
MOB: 86-13752439076      Fax: 86-22-60863016
