Informazioni di Base.
Pacchetto di Trasporto
Moisture-Resistant PP Bag
Specifiche
180KG/H
Marchio
SUNTECHMACH
Origine
China
Descrizione del Prodotto
I. utilizzo:
Adatto per estrusione cavi in PVC, PE
II. Parametro di progetto:
| No | Articolo | Parametro |
| 1 | Diametro del nucleo del filo | Ф0.4mm-1,5 mm |
| 2 | Diametro di finito | Ф0.8mm-2,5 mm |
| 3 | Capacità di estrusione | 100 KG/H (testa di estrusione aperta, PVC morbido) |
| 4 | Velocità | 300 m/min |
| 5 | Altezza centrale della macchina | 1000 mm |
III. Elenco delle attrezzature
| No | Articolo | Q.tà |
| 1 | Ф500-630 telaio di pagamento | 1 set |
| 2 | Ф70 piattaforma di raddrizzatura | 1 set |
| 3 | Ф50 macchina di estrusione principale | 1 set |
| 4 | 2 m di pre serbatoio dell'acqua | 1 set |
| 5 | Serbatoio dell'acqua a U a strato singolo da 8 m. | 1 set |
| 6 | Ф400 macchina di tracciamento serbatoio dell'acqua a ruote doppie | 1 set |
| 7 | telaio orizzontale per magazzino cavi da 9 m. | 1 set |
| 8 | Ф630 macchina di sollevamento del filo a doppia posizione | 1 set |
| 9 | Armadio di controllo principale (sistema e controllo del sistema di temperatura) | 1 set |
| 10 | macchina aspiratrice per materiali da 50 kg | 1 set |
| 11 | Macchina asciugatrice | 1 set |
| 12 | Stampante a getto d'inchiostro | 1 set |
| 13 | Dispositivo di dosaggio | 1 set |
IV. Introduzione all'attrezzatura:
1. Ф400-500 macchina di pagamento con filo di tensione attivo
1) dimensione bobina: 500-630 mm o design personalizzato
2) modo di cima alberi: Tipo ad albero
3) peso: ~300kg
2. Ф70 piattaforma di raddrizzatura
1) Ф70 ruota per raddrizzatura a scanalatura singola: 3 PZ
2) posizione della ruota raddrizzatrice: Regolazione verso l'alto e verso il basso in base alle esigenze
3) altezza centrale: 1000 m.
4) dimensione complessiva: 480*250*1040mm
5) peso: 50 kg
3. Ф50 macchina di estrusione principale
1) potenza: Motore CA DA 11 KW + inverter
2) scatola ingranaggi: ZYJ-146 ingranaggio di rettifica
3) vite: Ф50mm, L/D=26: 1, velocità: 10-110RPM, materiale: SACM-2, cromatura superficiale dura dopo trattamento di nitrurazione, tute per estrusione di PVC, PE.
4) serbatoio a vite: Materiale: SACM-1, trattamento nitrurazione superficiale, durezza: HRC60-63, 3 punti di misurazione della temperatura.
5) riscaldamento serbatoio a vite: Riscaldamento elettrico, 380 V/50 Hz, sezione di riscaldamento a 3 sezioni (al), totale 10 KW.
6) tipo di raffreddamento serbatoio a vite: Ventola centrifuga ad alta pressione, 380 V/180 W, ciascuna sezione con una.
Raffreddamento ad acqua della parte di alimentazione.
7) metodo di taglio della testa di estrusione: Tipo a vite a morsetto bilaterale con 1 punto di misurazione della temperatura
8) potenza totale: 21.54 kW
9) dimensione complessiva: 2200*1000*2500mm
10) peso: 1500 kg
4,5 m di serbatoio dell'acqua
1) materiale: Acciaio inox SUS304
2) lunghezza: 2000 mm
3) dimensioni serbatoio: 140 mm (a)*180 mm (L)
4) regolazione del movimento: 800 mm
5) forma del serbatoio: Forma ad U.
Peso: 70 kg
Serbatoio dell'acqua a U a strato singolo da 5,8 m.
1) materiale: Acciaio inox SUS304
2) lunghezza: 8000mm
3) dimensioni serbatoio: 140 mm (a)*180 mm (L)
4) dimensione complessiva: 8000*210*1140mm
5) supporto: 3 PZ
6) peso: 120KG
6. Ф400 macchina di inseguimento serbatoio acqua a ruote doppie
1) potenza: Motore CA DA 4 KW + inverter
2) tipo di tracking: Serbatoio dell'acqua a ruote doppie
3) velocità di tracciamento: Max 300 m/min
4) ruota di trascinamento: Materiale in lega di alluminio, profilo a U 4 scanalature
5) diametro della ruota di traino: Ф400mm
6) corpo serbatoio materiale: Acciaio inox SUS304
7) dimensione complessiva: 1260*780*1160mm
8) peso: 480 kg
telaio orizzontale per magazzino cavi da 7,9 m.
1) tipo di negozio: Orizzontale, lunghezza 9 m.
Potenza: Motore 1,5 KW + frizione magnetica 10 kg
3) campo di forza di tensione: 350N, regolazione libera
4) trasmissione: Cavo multipolare
5) lunghezza del magazzino cavi: Entro 150 m.
6) ruota guidafilo: Ф300mm, in lega di alluminio, 10 ruote+9ruote
7) dispositivo anticollisione: Molla compressa
8) armadio di controllo: Controllo inverso del motore della sorgente di alimentazione DC-24, regolazione della forza di tensione
9) dimensione complessiva: 9000*600*2600 mm
10) peso: 650 kg
8. Ф630 macchina di sollevamento del filo a doppia posizione
1) cavo: Max 6 mm
Velocità: 200 m/min
3) potenza: Motore CA DA 2,2 KW *2, regolazione della velocità dell'inverter, adattamento della velocità con la macchina principale.
4) dispositivo di misurazione: Arresto automatico quando si raggiunge il valore impostato
5) Sparker: Allarme automatico in caso di guasto della scintilla
6) disposizione dei fili: Ф30mm filo a vite*2
7) dimensione complessiva: 1300*800*1160mm
8) peso: 600kg
9. Macchina asciugatrice
Volume: 75 kg
2) allarmante: Nessun allarme materiale
3) controllo: Controllo PID, display LED
macchina aspiratrice per materiali da 10,50 kg
Capacità: 50 kg/h.
2) motore: 1 KW
3) diametro del tubo di alimentazione: Ф38mm
11. Dispositivo di misurazione
1) tipo: Misurazione a direzione singola
2) diametro della ruota di misurazione: Ф159mm
3) misurazione: 500 mm/r
4) dimensione complessiva: 200*140*360mm
5) peso: 15kg
12. Stampante ad alta velocità:
1) velocità di stampa: 200 m/min
2) ruota di stampa: Diametro esterno Ф100mm, diameterФ20mm interno
3) qualità di stampa: Conforme agli standard UL, VDE, JIS, T-MARK
13. Armadio di controllo principale (controllo del sistema e del sistema di temperatura)
1) potenza: 380 V, 50 Hz, 3 Phase
2) controllo di processo: Interruttore di controllo macchina alimentazione, pulsante di controllo macchina stato di funzionamento.
3) controllo della temperatura: 5 sezione di controllo, tabella di controllo della temperatura
4) controllo di potenza: Interruttore principale e controllo di ciascun interruttore di derivazione
5) controllo motore: Controllo inverter
6) indica il controllo del tavolo: Controllo della temperatura a 5 sezioni controllo preciso 5 zone di temperatura.
7) controllo degli accessori: In un unico sistema di controllo, elevato livello di automazione.

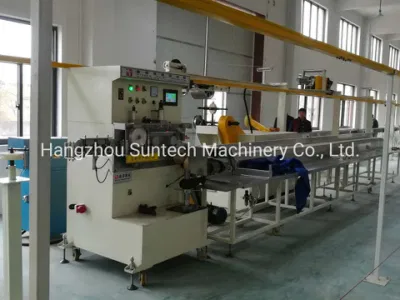

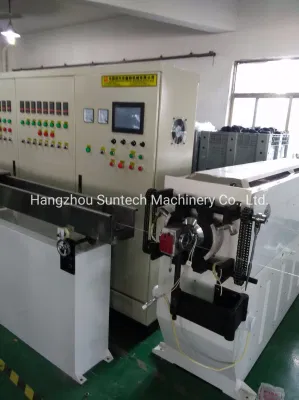

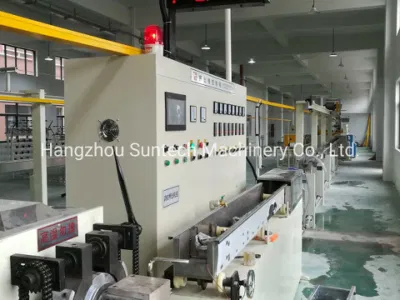

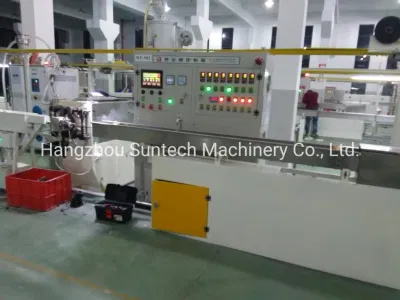

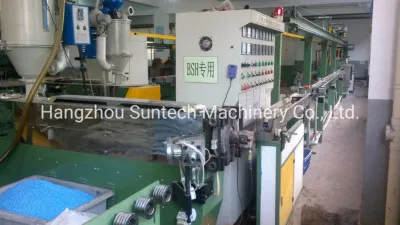

V. Foto di riferimento:
VI. Imballaggio e spedizione
Possiamo imballarlo in pallet o in base alle specifiche esigenze del cliente.
VII. I nostri servizi
Per garantire ai clienti la piena capacità di utilizzare la macchina, se necessario, possiamo aiutare la formazione dei clienti, che comprende:
1. Modalità di funzionamento corretta
2. Corretta manutenzione
3. Rimuovere il problema semplice
VIII. RFQ:
Gentile cliente,
Grazie per la visualizzazione.
Per una migliore raccomandazione, ci dica le seguenti informazioni quando ci invia la richiesta.
1. Struttura e dimensioni dei cavi
2. Materiale plastico
3. Foto del cavo
4. Nucleo del cavo mateirale
Grazie e cordiali saluti
