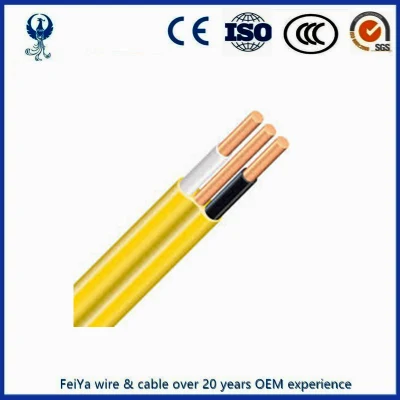

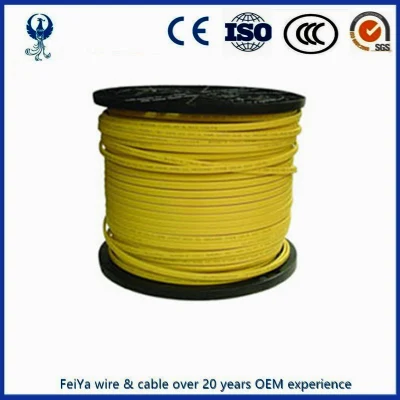

Indicatore elettrico 600volt 14/2 12/3 12/2 con massa giallo 63 Cavo in rame Nm-B da 1000 PIEDI non metallico con guaina

Filo da costruzione in rame canadese NMD90

Applicazioni:

Il filo da costruzione in rame canadese NMD90 viene utilizzato per trasmettere energia in cantieri e aree industriali. Il  filo elettrico può essere utilizzato in impianti a soffitto. Altri usi comuni includono applicazioni di alimentazione leggere e cablaggio esposto o nascosto in aree asciutte o bagnate. Il  cavo elettrico non deve essere esposto a lesioni meccaniche. Questo cavo è utilizzato in progetti di cablaggio elettrico di cantieri edili, edifici commerciali e aree industriali. Può essere utilizzato anche per alimentare l'alimentazione finché la temperatura di esercizio non supera i 900 C. Può essere installato in conduttori o canaline. Altre applicazioni del cavo sono quelle specificate dal codice elettrico canadese (CEC).

Il filo da costruzione canadese NMD90 è dotato di un flessibile antigelo che consente una facile spelatura del cavo e una maggiore resistenza alle incrinature anche in condizioni climatiche fredde. La temperatura minima di manipolazione consigliata è di meno 25°C per i cavi a due conduttori e meno 10°C per i cavi a tre conduttori (con procedure di manipolazione adeguate). La temperatura massima del conduttore è di 90°C. Il filo è a 300 volt.

Costruzione di fili da costruzione:

Conduttori:

I cavi sono dotati di un filo di collegamento nudo e di conduttori in rame ricotto morbido intrecciato. Sono intrecciati in modo da aumentare la flessibilità del cavo e la sua capacità di trasportare più corrente. Sono disponibili due o tre cavi con un filo di massa, a seconda del tipo di cavo. Il filo di massa rilascia la corrente in eccesso nel cavo, garantendo così la sicurezza. I conduttori in rame sono durevoli e resistenti alla corrosione, all'umidità e agli urti.

Isolamento:

Il cavo è dotato di un isolamento in nylon T90 in PVC bianco con grado di protezione FT1. L'isolamento è resistente all'ozono, ai prodotti chimici, alle radiazioni, alle intemperie, agli acidi, alcali, impatto, abrasione, solventi industriali, oli, e fiamme.

Caratteristiche:

• Conduttore singolo in alluminio compatto ACM con spessore extra di basso Isolamento in polietilene reticolato (XLPE) resistente alla temperatura e all'umidità
  Specifiche CSA C22.2 N. 38-05
  Tensione nominale 1000 volt.

• Temperatura massima del conduttore 90°C.

• Temperatura minima di installazione consigliata meno 40 °C (con procedure di manipolazione adeguate).

• Ingresso di servizio sopra o sotto il suolo

• Cablaggio esposto dove esposto alle intemperie con isolamento resistente alla luce solare.

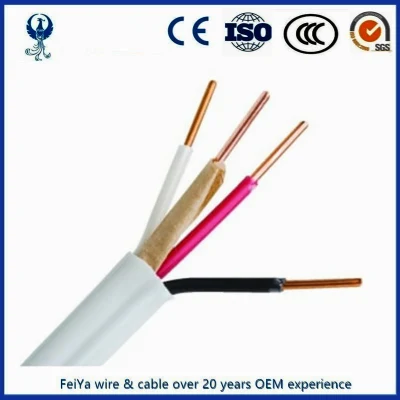

  I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È

  realizzati utilizzando conduttori in rame ricotto (morbido) compressi, con base per conduttori intrecciati; a

  Isolamento in PVC (PVC) termoplastico resistente al calore e rivestimento in nylon per i singoli conduttori  con rivestimento in PVC per la costruzione complessiva.


  I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per  una rapida identificazione nella tabella seguente




  Specifiche:

  Dimensioni	Numero di conduttori	Dimensione del filo di collegamento (rame)	Spessore isolamento	Spessore nylon	Spessore della camicia	Dimensioni complessive approssimative	Peso approssimativo del cavo netto	Ampacità 30°C ambiente
  AWG		AWG	mm	mm	mm	mm	kg/km	R
  14	2	14	0.76	0.1	0.76	4.9 x 9.9	99	15
  12	2	14	0.76	0.1	0.76	5.3 x 10.7	127	20
  10	2	12	0.76	0.1	0.76	5.9 x 12.2	181	30
  						(diametro)
  14	3	14	0.76	0.1	0.76	8.8	126	15
  12	3	14	0.76	0.1	0.76	9.7	166	20
  10	3	12	0.76	0.1	0.76	10.9	239	30
  8	3	10	0.89	0.12	1.14	14.1	391	45
  6	3	8	1.14	0.15	1.14	17.2	601	65
  4	3	8	1.14	0.15	1.52	20.3	876	85
  3	3	6	1.14	0.15	2.03	22.8	1136	105
  2	3	6	1.14	0.15	2.03	24.4	1355	120
