Informazioni di Base.
Model No.
KX/NX/EX/JX/TX
Media di misura
Temperatura
Grado IP
Heating, Temperature Measurement
Certificazione
RoHS
Su misura
Su misura
intervallo di temperatura
-270~1372
superficie
filo della termocoppia lucido/ossidato
campione
disponibile
Pacchetto di Trasporto
Coil/Roll/Plywood Cases
Specifiche
3.2/2.5/2.0/1.29/0.813/0.5/0.3/0.2/0.6/0.645/0.5mm
Marchio
LiQun
Origine
China
Codice SA
75052200
Capacità di Produzione
60000kg/Month
Descrizione del Prodotto

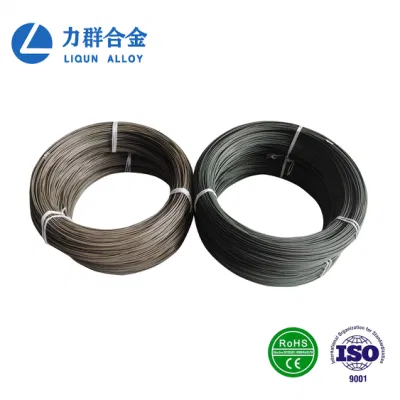

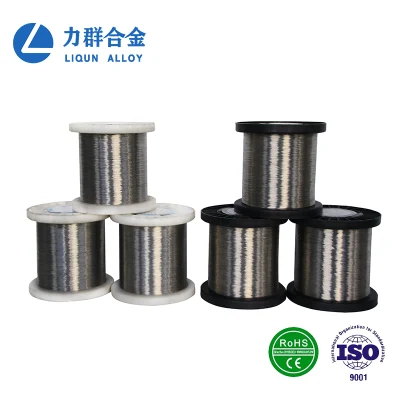

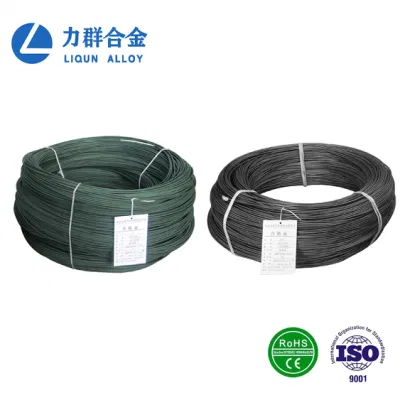

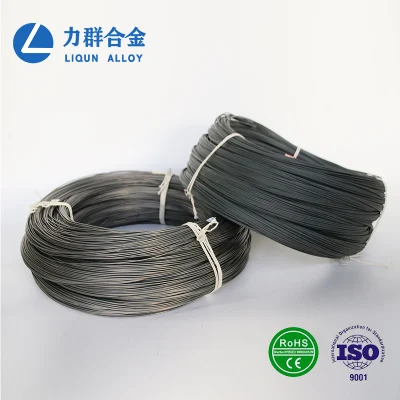

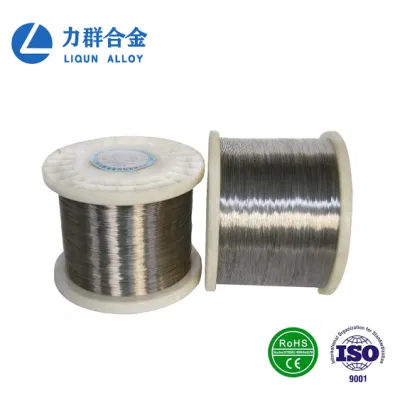

Produttore elettrico cavo in lega di prolunga nuda per termocoppia e filo in rame Per cavo elettrico (tipo KX/KCA/KCB/NX/EX/JX/TX/SC)
Il filo di compensazione della termocoppia viene utilizzato per collegare l'elettrodo (lato freddo della termocoppia) allo strumento di visualizzazione per formare un sistema di misurazione della temperatura.
Il filo di compensazione termocoppia viene utilizzato per estendere la giunzione di riferimento della termocoppia e per il collegamento con lo strumento di misurazione della temperatura per formare un sistema di misurazione della temperatura.
Funziona solitamente nella maggior parte delle applicazioni, che includono industria aerospaziale industriale, energia nucleare, industria chimica.
Composizione chimica e proprietà meccaniche
| Tipo di termocoppia | Modello di conduizione di estensione | Filo in lega per conduizione di prolunga | |||||||||||||
| Nome | Codice | Polarità | Composizione chimica/% | Densità (g/cm3) | Resistività (μΩ.cm) | Resistenza alla trazione (MPa) | |||||||||
| Ni | CR | Si | Cu | Fe | Mg | ||||||||||
| K | KX | Ni-CR10 | KPX | Positivo | 90 | 10 | - | - | - | - | 8.7 | <7.9 | >490 | ||
| Ni-Si3 | KNX | Nagativo | 97 | - | 3 | - | - | - | 8.6 | <0.3 | >390 | ||||
| KCA | Ferro da stiro | KPCA | Positivo | - | - | - | - | 100 | - | 8.7 | <7.9 | >490 | |||
| Cu-Ni22 | KNCA | Nagativo | 22 | - | - | 78 | - | - | 8.6 | <0.3 | >390 | ||||
| KCB | Rame | KPCB | Positivo | - | - | - | 100 | - | - | 8.7 | <7.9 | >490 | |||
| Cu-Ni40 | KBCN | Nagativo | 40 | - | - | 60 | - | - | 8.6 | <0.3 | >390 | ||||
| N | NX | Ni-Cr14-si | NPX | Positivo | 84 | 14.5 | 1.5 | - | - | - | 8.7 | <7.9 | >490 | ||
| Ni-Si4-mg | NNX | Nagativo | 94.5 | 4.5 | - | - | - | 1.0 | 8.6 | <0.3 | >390 | ||||
| E | ES | Ni-CR10 | EPX | Positivo | 90 | 10 | - | - | - | - | 8.7 | <7.9 | >490 | ||
| Cu-Ni45 | ENX | Nagativo | 45 | - | - | 55 | - | - | 8.6 | <0.3 | >390 | ||||
| J | JX | Ferro puro | JPX | Positivo | - | - | - | - | 100 | - | 8.7 | <7.9 | >490 | ||
| Cu-Ni45 | JNX | Nagativo | 45 | - | - | 55 | - | - | 8.6 | <0.3 | >390 | ||||
| T | TX | Rame | TPX | Positivo | - | - | - | 100 | - | - | 8.7 | <7.9 | >490 | ||
| Cu-Ni45 | TNX | Nagativo | 45 | - | - | 55 | - | - | 8.6 | <0.3 | >390 | ||||
| S | SC | Rame | SPC | Positivo | - | - | - | 100 | - | - | 8.7 | <7.9 | >490 | ||
| Cu-Ni0,6 | SNC | Nagativo | 0.6 | - | - | 99.4 | - | - | 8.6 | <0.3 | >390 | ||||
2.specifiche del filo in lega
| Filo in lega Diam./mm | Applicare al numero di conduttori del filo | L'area nominale della sezione trasversale del nucleo del filo /mm² |
| 0.2 | 7 | 0.2 |
| 0.3 | 7 | 0.5 |
| 0.41 | 19 | 2.5 |
| 0.43 | 7 | 1.0 |
| 0.52 | 7 | 1.5 |
| 0.52 | 1 | 0.2 |
| 0.8 | 1 | 0.5 |
| 1.13 | 1 | 1.0 |
| 1.38 | 1 | 1.5 |
| 1.78 | 1 | 2.5 |
3.Tabella di riferimento EMF (μV)
| Tipo di termocoppia | Modello di conduizione di estensione | Utilizzare la classificazione | In funzione Temperature/°C. | Valore nominale di EMF termoelettrica | Livello i | |
| Tolleranza | Gamma di EMF | |||||
K | KX KCA KCB | G | -25 | -968 | ±44 | -924~ -1012 |
| 100 | 4 096 | 4 052 ~4 140 | ||||
K | KX KCA | H | -25 | -968 | ±44 | -924~ -1012 |
| 100 | 4096 | 4 052~4 140 | ||||
| 200 | 8138 | 8 094~8 182 | ||||
| N | NX NC | G | -25 | -646 | ±43 | -603 ~ -689 |
| 100 | 2774 | 2 731 ~ 2 817 | ||||
| N | H | -25 | -646 | ±43 | -603 ~ -689 | |
| 100 | 2774 | 2 731 ~ 2 817 | ||||
| 200 | 5913 | 5 870 ~ 5 956 | ||||
| E | ES | G | -25 | -1432 | ±81 | -1351 ~ -1513 |
| 100 | 6319 | 6 238 ~ 6 400 | ||||
| E | H | -25 | -1432 | ±81 | -1351 ~ -1513 | |
| 100 | 6319 | 6 238 ~ 6 400 | ||||
| 200 | 13421 | 13 340 ~ 13 502 | ||||
| J | JX | G | -25 | -1239 | ±62 | -1177 ~ -1301 |
| 100 | 5269 | 5 207 ~ 5 331 | ||||
| J | H | -25 | -1239 | ±62 | -1177 ~ -1301 | |
| 100 | 5269 | 5 207 ~ 5 331 | ||||
| 200 | 10779 | 10 717 ~ 10 841 | ||||
| T | TX | G | -25 | -940 | ±30 | -910 ~ -970 |
| 100 | 4279 | 4 249 ~ 4 309 | ||||
| T | H | -25 | -940 | ±48 | -892 ~ -988 | |
| 100 | 4279 | 4 231 ~ 4 327 | ||||
| 200 | 9288 | 9 240 ~ 9 336 | ||||
| S | SC | G | 100 | 646 | ±30 | 616 - 676 |
| H | 100 | 646 | - | - | ||
| 200 | 1441 | - | - | |||
Q1.Qual è la natura dell'azienda?
R: Siamo un'impresa di produzione, la nostra azienda ha un proprio stabilimento.
D2. Qual è il MOQ di un ordine della vostra azienda?
R: Il MOQ della nostra azienda è di 100 kg per ogni tipo di prodotto.
Q3.Can i get un campione prima della produzione di massa?
R: Il campione è gratuito, il costo di spedizione del campione è pagato dal cliente .
D4.quanto dura il ciclo di produzione di massa del prodotto?
Termineremo la produzione entro 15-20 giorni dal ricevimento del deposito.
D5.quale metodo di pagamento supporta la vostra azienda?
R: Possiamo accettare T/T, L/C, potete scegliere quello che più conveniente o più efficace per voi.
