Informazioni di Base.
Model No.
FG16R16AR16 /FG16OR16AR16
Forma Materiale
Filo tondo
Campo di applicazione
Household
Certificazione
ISO9001, CE, CCC, RoHS
Marca
Reps
colore
in base alle esigenze del cliente
vantaggio
personalizzato
tempo di consegna
15 giorni
oem/odm
sì
Pacchetto di Trasporto
Optional
Specifiche
Single core
Marchio
REPS
Origine
Anhui
Capacità di Produzione
Us$5 Million - Us$10 Million
Descrizione del Prodotto
Descrizione

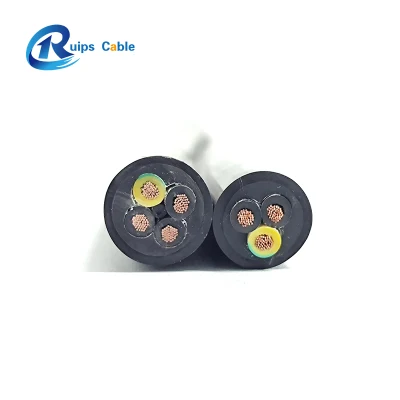

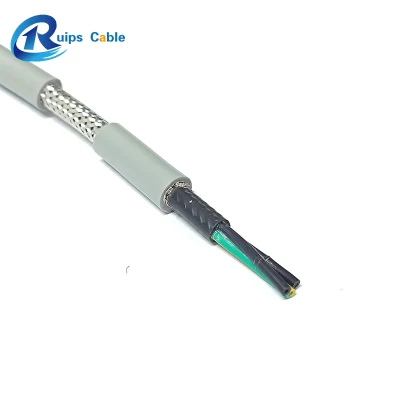

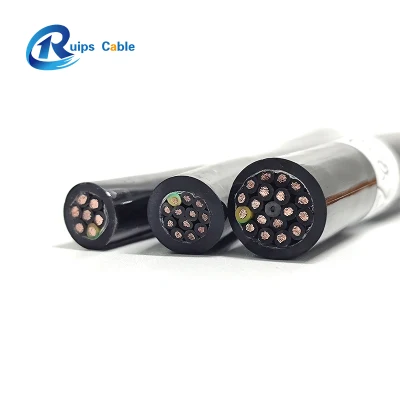

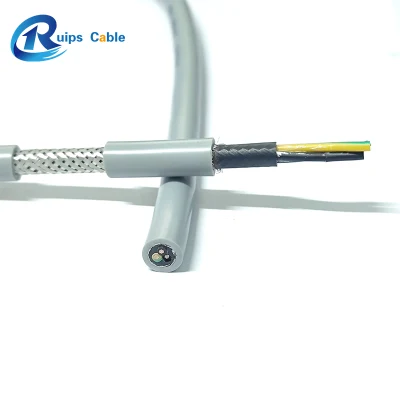

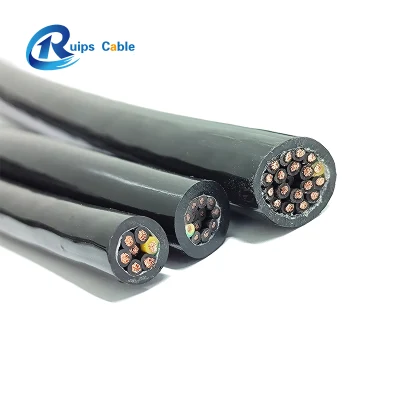

FG16R16AR16 - FG16OR16AR16 - 0,6/1 kV sono cavi armati a treccia per energia e monitoraggio conformi ai requisiti previsti dal regolamento prodotti da costruzione (CPR UE 305/11), con l'obiettivo di limitazione della produzione e della diffusione di fumo, Isolati in gomma HEPR qualità G16 e con guaina in materiale termoplasmatico PVC qualità R16 .Le caratteristiche di principio dei cavi FG16(o)R16AR16 sono:
- Non propagazione della fiamma;
- Bassissima emissione fumi, gas tossici e corrosivi.
- buonresistenza agli idrocarburi;
Caratteristiche ostruttive
- CONDUTTORE: Rame rosso, forma mobile, classe 5.
- Isolamento: Gomma, qualità G16. COLORE: CEI UNEL 00722 - 00725 (HD 308 S2 - IT
50334) - Cordatura: I conduttori isolati sono cordati insieme.
- Nastratura: Il nostro mestiere
- Guaina riempitiva: Mescola a base di PVC, qualità R16.
- Armata: La Treccia di acciaio zincato
- Guaina esterna: PVC, qualità R16.
- Colore: Grigio (base su RAL 7035)
Riferimento normativo
- Costruzione e requisiti:
- CEI 20-29 - IEC 60228
- CEI 20-13
- IEC 60502-1
- CEI UNEL 35318 (energia)
- CEI UNEL 35322 (monitoraggio)
- Direttiva bassa tensione: 2014/35/UE
- Direttiva RoHS: 2011/65/UE
Caratteristiche funziionali
- Tensione nominale Uo/U: 0,6/1 kV
- Resistenza di isolamento: ≥ 5.000 MΩxkm
- Prova di tensione cond./cond.: 4000 V r.m.s.
- Temperatura massima di esercizio: +90°C.
- Temperatura minima di installazione: 0°C.
- Temperatura max di corto circuito fino a 240 mm2:
- Temperatura max di corto circuito oltre 240mm2: +220°C.
- Rapporto minimo di curvatura: 14 volte il diametro esterno massimomassimo
| N. di parte | Direttore | Isolamento Spessore (mm) | Diametro (mm) | Max. Resistenza A 20ºC(Ω/km) | Min. DCR. Isolamento A 70ºC(MΩ/km) | ||
| mm2 | N./mm | Limite inferiore | Limite superiore | ||||
| H05V-U / 2491X (H05Z-U PER LSZH) 300/500V | |||||||
| H05V-U 0.5 | 0.5 | 1/0.80 | 0.6 | 1.9 | 2.3 | 36.0 | 0.014 |
| H05V-U 0.75 | 0.75 | 1/0.97 | 0.6 | 2.1 | 2.5 | 24.5 | 0.013 |
| H05V-U 1.0 | 1.0 | 1/1.13 | 0.6 | 2.2 | 2.7 | 18.1 | 0.011 |
| H05V2-U 300/500V 90ºC | |||||||
| H05V2-U 0.5 | 0.5 | 1/0.80 | 0.6 | 1.9 | 2.3 | 36.0 | 0.014 |
| H05V2-U 0.75 | 0.75 | 1/0.97 | 0.6 | 2.1 | 2.5 | 24.5 | 0.013 |
| H05V2-U 1.0 | 1.0 | 1/1.13 | 0.6 | 2.2 | 2.7 | 18.1 | 0.011 |
| H05V-R (H05Z-R PER LSZH) 300/500V | |||||||
| H05V-R 0.5 | 0.5 | 7/0.30 | 0.6 | 2.0 | 2.4 | 36.0 | 0.014 |
| H05V-R 0.75 | 0.75 | 7/0.37 | 0.6 | 2.2 | 2.6 | 24.5 | 0.012 |
| H05V-R 1.0 | 1.0 | 7/0.43 | 0.6 | 2.3 | 2.8 | 18.1 | 0.011 |
| H05V2-R 300/500V 90ºC | |||||||
| H05V2-R 0.5 | 0.5 | 7/0.30 | 0.6 | 2.0 | 2.4 | 36.0 | 0.014 |
| H05V2-R 0.75 | 0.75 | 7/0.37 | 0.6 | 2.2 | 2.6 | 24.5 | 0.012 |
| H05V2-R 1.0 | 1.0 | 7/0.43 | 0.6 | 2.3 | 2.8 | 18.1 | 0.011 |
| H05V-K / 2491X (H05Z-K PER LSZH) 300/500V | |||||||
| H05V-K 0.5 | 0.5 | 16/0.20 | 0.6 | 2.1 | 2.5 | 36.0 | 0.013 |
| H05V-K 0.75 | 0.75 | 24/0.20 | 0.6 | 2.2 | 2.7 | 24.5 | 0.011 |
| H05V-K 1.0 | 1.0 | 32/0.20 | 0.6 | 2.4 | 2.8 | 18.1 | 0.010 |
| H05V2-K 300/500V 90ºC | |||||||
| H05V2-K 0.5 | 0.5 | 16/0.20 | 0.6 | 2.1 | 2.5 | 36.0 | 0.013 |
| H05V2-K 0.75 | 0.75 | 24/0.20 | 0.6 | 2.2 | 2.7 | 24.5 | 0.011 |
| H05V2-K 1.0 | 1.0 | 32/0.20 | 0.6 | 2.4 | 2.8 | 18.1 | 0.010 |
| H07V-U / 6491X (H07Z-U PER LSZH) 450/750 V. | |||||||
| H07V-U 1.5 | 1.5 | 1/1.38 | 0.7 | 2.6 | 3.2 | 12.1 | 0.011 |
| H07V-U 2.5 | 2.5 | 1/1.78 | 0.8 | 3.2 | 3.9 | 7.41 | 0.01 |
| H07V-U 4.0 | 4.0 | 1/2.25 | 0.8 | 3.6 | 4.4 | 4.61 | 0.0085 |
| H07V-U 6.0 | 6.0 | 1/2.76 | 0.8 | 4.1 | 5.0 | 3.08 | 0.007 |
| H07V-U 10.0 | 10.0 | 1/3.57 | 1.0 | 5.3 | 6.4 | 1.83 | 0.007 |
| H07V2-U 450/750 V 90ºC | |||||||
| H07V2-U 1.5 | 1.5 | 1/1.38 | 0.7 | 2.6 | 3.2 | 12.1 | 0.011 |
| H07V2-U 2.5 | 2.5 | 1/1.78 | 0.8 | 3.2 | 3.9 | 7.41 | 0.01 |
| H07V2-U 4.0 | 4.0 | 1/2.25 | 0.8 | 3.6 | 4.4 | 4.61 | 0.0085 |
| H07V2-U 6.0 | 6.0 | 1/2.76 | 0.8 | 4.1 | 5.0 | 3.08 | 0.007 |
| H07V2-U 10.0 | 10.0 | 1/3.57 | 1.0 | 5.3 | 6.4 | 1.83 | 0.007 |
| H07V-R / 6491X (H07Z-R PER LSZH) 450/750 V. | |||||||
| H07V-R 1.5 | 1.5 | 7/0.52 | 0.7 | 2.7 | 3.3 | 12.1 | 0.010 |
| H07V-R 2.5 | 2.5 | 7/0.67 | 0.8 | 3.3 | 4.0 | 7.41 | 0.009 |
| H07V-R 4.0 | 4.0 | 7/0.85 | 0.8 | 3.8 | 4.6 | 4.61 | 0.0077 |
| H07V-R 6.0 | 6.0 | 7/1.04 | 0.8 | 4.3 | 5.2 | 3.08 | 0.0065 |
| H07V-R 10.0 | 10.0 | 7/1.35 | 1.0 | 5.6 | 6.7 | 1.83 | 0.0065 |
| H07V-R 16.0 | 16.0 | 7/1.70 | 1.0 | 6.4 | 7.8 | 1.15 | 0.005 |
| H07V2-R 450/750 V 90ºC | |||||||
| H07V2-R 1.5 | 1.5 | 7/0.52 | 0.7 | 2.7 | 3.3 | 12.1 | 0.010 |
| H07V2-R 2.5 | 2.5 | 7/0.67 | 0.8 | 3.3 | 4.0 | 7.41 | 0.009 |
| H07V2-R 4.0 | 4.0 | 7/0.85 | 0.8 | 3.8 | 4.6 | 4.61 | 0.0077 |
| H07V2-R 6.0 | 6.0 | 7/1.04 | 0.8 | 4.3 | 5.2 | 3.08 | 0.0065 |
| H07V2-R 10.0 | 10.0 | 7/1.35 | 1.0 | 5.6 | 6.7 | 1.83 | 0.0065 |
| H07V2-R 16.0 | 16.0 | 7/1.70 | 1.0 | 6.4 | 7.8 | 1.15 | 0.005 |
| H07V-K / 6491X (H07Z-K PER LSZH) 450/750 V. | |||||||
| H07V-K 1.5 | 1.5 | 30/0.25 | 0.7 | 2.8 | 3.4 | 12.1 | 0.010 |
| H07V-K 2.5 | 2.5 | 50/0.25 | 0.8 | 3.4 | 4.1 | 7.41 | 0.0095 |
| H07V-K 4.0 | 4.0 | 56/0.30 | 0.8 | 3.9 | 4.8 | 4.61 | 0.0078 |
| H07V-K 6.0 | 6.0 | 84/0.30 | 0.8 | 4.4 | 5.3 | 3.08 | 0.0068 |
| H07V-K 10.0 | 10.0 | 80/0.40 | 1.0 | 5.7 | 6.8 | 1.83 | 0.0065 |
| H07V-K 16.0 | 16.0 | 126/0.40 | 1.0 | 6.7 | 8.1 | 1.15 | 0.0053 |
| H07V2-K 450/750 V 90ºC | |||||||
| H07V2-K 1.5 | 1.5 | 30/0.25 | 0.7 | 2.8 | 3.4 | 12.1 | 0.010 |
| H07V2-K 2.5 | 2.5 | 50/0.25 | 0.8 | 3.4 | 4.1 | 7.41 | 0.0095 |
| H07V2-K 4.0 | 4.0 | 56/0.30 | 0.8 | 3.9 | 4.8 | 4.61 | 0.0078 |
| H07V2-K 6.0 | 6.0 | 84/0.30 | 0.8 | 4.4 | 5.3 | 3.08 | 0.0068 |
| H07V2-K 10.0 | 10.0 | 80/0.40 | 1.0 | 5.7 | 6.8 | 1.83 | 0.0065 |
| H07V2-K 16.0 | 16.0 | 126/0.40 | 1.0 | 6.7 | 8.1 | 1.15 | 0.0053 |
Wuxi Rep Power Technology Co., Ltd. Si trova nell'area C, Guanlin Town, Yixing City, nella provincia di Jiangsu. L'ambiente di sviluppo aziendale è un ambiente di trasporto superiore e conveniente, è incentrato su ricerca e sviluppo speciali di cavi, progettazione, produzione e vendita di una gamma completa di aziende di servizi scientifici e tecnologici. La nostra azienda dispone di tutti i tipi di personale tecnico e di produzione professionale per fornire supporto tecnico, al tempo stesso ha avanzato linea di produzione professionale e un set completo di apparecchiature di collaudo, perfetto sistema di collaudo e rigorosi test di processo per garantire la stabilità della qualità del prodotto.
Il cavo flessibile principale dell'azienda, il cavo della catena di trascinamento, il cavo della bobina resistente all'usura e alla trazione, il cavo di presa. Cavo per rifiuti, cavo raschiatore, cavo gantry, cavo a bobina, cavo ad alta flessibilità, cavo encoder, cavo robot, cavo braccio robot, cavo pallettizzatore, cavo torre, Cavo gru, cavo di guida, cavo gru, cavo spanditore, cavo gru container, Cavo resistente al freddo e tutti i tipi di cavo piatto, cavo in poliuretano, ecc. coprono l'installazione fissa, l'installazione mobile della comunicazione dati, la trasmissione di potenza, tutti i tipi di fili e prodotti per cavi utilizzati in ambienti estremi.
Esso coinvolge ferrovie, autostrade, trasmissione dati, impianti petroliferi e del gas e industrie petrolchimiche, energia ambientale, miniere e gallerie, porti e navi, applicazioni di avvolgimento e comunicazione di fusti.
"Cable Customization" è un servizio speciale vicino all'utente del marchio Rep. Grazie alla nostra esperienza pluriennale, possiamo analizzare le sfide che i clienti devono affrontare e riunire la nostra esperienza e le nostre tecnologie all'avanguardia, le nostre soluzioni di ricerca e progettazione per il supporto dei cavi e per l'esecuzione di servizi tecnici.
D1: Come può Iplace ordinare?
R: Puoi contattarci via e-mail per i dettagli dell'ordine o per effettuare l'ordine online
D2: La vostra azienda fornisce servizi OEM&ODM?
R: Naturalmente, possiamo produrre cavi con i vostri campioni o disegni tecnici
D3: La vostra azienda ha testato tutte le vostre merci prima della consegna?
R. Sì. Abbiamo il 100% di test prima della consegna
D4: Siete produttori di cavi e fili?
R: Sì, la nostra azienda è un insieme integrato di industria e società commerciale.
D5: Potete offrire campioni gratuiti?
R: Certo, il prezzo è negoziabile. Sicuramente daremo uno sconto in base al tuo ordine annuale.
D6: Quanto dura il tempo di consegna?
R: Naturalmente, in base alla quantità del tuo ordine, desideriamo fornire un campione gratuito.
D7: Quali sono le condizioni di pagamento?
A: T/T 30% come deposito, e 70% prima della consegna. Sono disponibili le condizioni commerciali di EXW, FOB, cfr, CIF.
