Cavo THHN in rame da 600 Volt resistente all′olio e con guaina in nylon

Cavo THHN in rame da 600 Volt resistente all'olio con guaina in nylon. Prodotto di alta qualità dalla nostra fabbrica. Acquista ora!" (Note: "Cavo THHN in rame da 600 Volt resistente all'olio e con guaina in nylon" translates to "600 Volt oil resistant copper THHN cable with nylon jacket" in English)
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
THHN
Forma Materiale
Filo tondo
Campo di applicazione
Building and House
Certificazione
ISO9001, CCC
Marca
Qinshan
tensione
600 v.
colore isolamento
blu, nero, grigio, giallo
prodotto
cavo thhn
servizio
oem
giacca
nylon
Pacchetto di Trasporto
Roll Packing& Plastic Drum
Specifiche
AWG 20 - AWG 10
Marchio
QINSHAN
Origine
China
Codice SA
8544492900
Capacità di Produzione
600000000 Rolls /Year

Descrizione del Prodotto

Cavo thhn in rame da 600 Volt resistente all'olio e con guaina in nylon


Isolamento termoplastico, nylon con guaina termica, rame a 600 V resistente a benzina e olio

Costruzione :
1.conduttore :filo di rame solido o intrecciato morbido imbutita
Isolamento  : PVC resistente al calore e all'umidità  (cloruro di polivinile)
Rivestimento: Nylon(poliammide resistente)
Colori disponibili e abbreviazioni:
    BK-Black/ WE-White/ RD-Red /BE-Blue /GN-Green /YW-Yellow /
  OE-Orange / BN-Brown/ GY-Grey /PK-Pink /PE-Viola

Standard:
ASTM- B3,B8
UL83,UL758,UL1063

Tecnica:
Tensione nominale: 600 V.
Temperatura nominale:
THHN: -20°C-90°C;THWN:-20°C-75°C;THWN:-20°C-90°C.

Applicazione:
Il filo da costruzione THHN viene utilizzato principalmente in condotti e passacavi per servizi, alimentatori e circuiti derivati in applicazioni commerciali o industriali come specificato nel Codice elettrico nazionale. Progettato per essere installato senza l'applicazione di un lubrificante di trazione.
Questi cavi hanno valori nominali multipli. A seconda dell'applicazione del prodotto, le temperature consentite sono le seguenti:
THHN - ambienti asciutti non superiori a 90 °C.
THWN- posizioni umide o di olio non superiori a 75 °C.  O non superare  i 90° C
THWN-2- ambienti umidi o asciutti non superiori a 90 °C.  O  olio non superiore a 75 °C.
MTW- posizioni umide o  olio non superiore a 60 °C.  O non superare i 90° C
AWM- le posizioni asciutte non devono superare i 105° C.
Numero di parte
Dimensioni AWG
N. conduttore/mm
D.O. Nom. (Cm)
Nom.Insul.spessa.(cm)
Circa LB/MFT
Ampacità@90ºC
THHN 14 1
14
Fisso
0.26
0.04
15
15
THHN 14 19
14
19/0.38
0.28
0.04
16
15
THHN 12 1
12
Fisso
0.30
0.04
23
20
THHN 12 19
12
19/0.47
0.33
0.04
24
20
THHN 10 1
10
Fisso
0.41
0.05
38
30
THHN 10 19
10
19/0.60
0.41
0.05
38
30
THHN 8 19
8
19/0.75
0.54
0.08
63
55
THHN 6 19
6
19/0.95
0.63
0.08
95
75
THHN 4 19
4
19/1.19
0.81
0.10
152
95
THHN 3 19
3
19/1.33
0.88
0.10
189
110
THHN 2 19
2
19/1.50
0.96
0.10
234
130
THHN 1 19
1
19/.0664
1.10
0.13
299
150
THHN 1/0 19
1/0
19/1.68
1.20
0.13
372
170
THHN 2/0 19
2/0
19/1.89
1.32
0.13
462
195
THHN 4/0 19
4/0
19/2.67
1.58
0.13
718
260

Dimensioni
AWG o.
/MCM(kcmil) 		N. di trefoli
Isolamento
spessore
Isolamento
spessore 		Spessore della camicia Spessore della camicia Nominale
Diametro complessivo 		Nominale
Diametro complessivo 		Circa
peso 		Circa
peso 		Ampacità
(A) 		Ampacità
(A)
mm mil mm mil mm mil kg/km lb/kft 70ºC 95ºC
14* fisso 0.38 15 0.10 4 2.60 102 22 15 15 15
12* fisso 0.38 15 0.10 4 3.02 119 34 23 20 20
10* fisso 0.51 20 0.10 4 3.81 150 54 36 30 30
14 7 0.38 15 0.10 4 2.70 106 23 16 15 15
12 7 0.38 15 0.10 4 3.20 126 35 24 20 20
10 7 0.51 20 0.10 4 4.00 157 55 38 30 30
8 7 0.76 30 0.13 5 5.30 209 89 60 50 65
6 7 0.76 30 0.13 5 6.20 244 134 90 65 75
4 7 1.02 40 0.15 6 7.80 307 215 144 85 95
3 7 1.02 40 0.15 6 8.60 339 266 179 100 110
2 7 1.02 40 0.15 6 9.20 362 329 221 115 130
1 7 1.27 50 0.18 7 10.60 417 422 284 130 150
14 19 0.38 15 0.10 4 2.78 109 23 16 155 15
12 19 0.38 15 0.10 4 3.27 129 35 24 20 20
10 19 0.51 20 0.10 4 4.11 162 55 38 30 30
8 19 0.76 30 0.13 5 5.43 214 90 61 50 65
6 19 0.76 30 0.13 5 6.36 250 136 92 65 75
4 19 1.02 40 0.15 6 8.11 319 218 147 85 95
3 19 1.02 40 0.15 6 8.82 347 270 182 100 110
2 19 1.02 40 0.15 6 9.63 379 334 225 115 130
1 19 1.27 50 0.18 7 11.09 437 428 288 130 150
1/0 19 1.27 50 0.18 7 12.08 476 531 357 150 170
2/0 19 1.27 50 0.18 7 13.34 525 669 449 175 195
3/0 19 1.27 50 0.18 7 14.64 576 832 559 200 225
4/0 19 1.27 50 0.18 7 16.04 631 1037 697 230 260
250 37 1.52 60 0.20 8 17.79 700 1234 829 255 290
300 37 1.52 60 0.20 8 19.09 752 1467 986 286 320
350 37 1.52 60 0.20 8 20.39 803 1701 1143 310 350
400 37 1.52 60 0.20 8 21.49 846 1931 1297 335 380
500 37 1.52 60 0.20 8 23.59 929 2394 1608 380 430
600 37 1.78 70 0.23 9 26.17 1030 2880 1934 420 475
750 37 1.78 70 0.23 9 28.77 1133 3570 2398 475 535
1000 37 1.78 70 0.23 9 32.57 1282 4717 3169 545 615

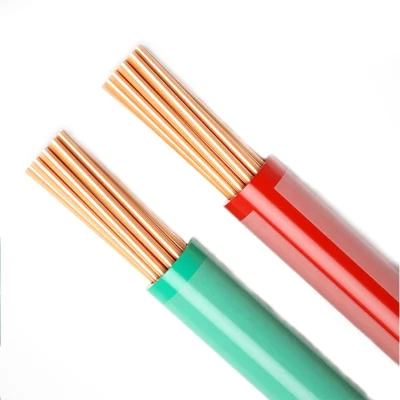

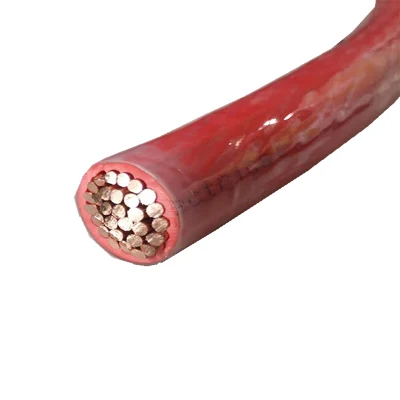

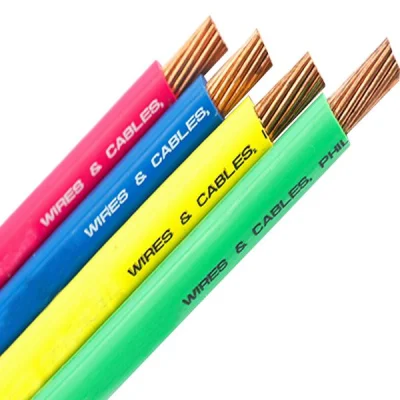

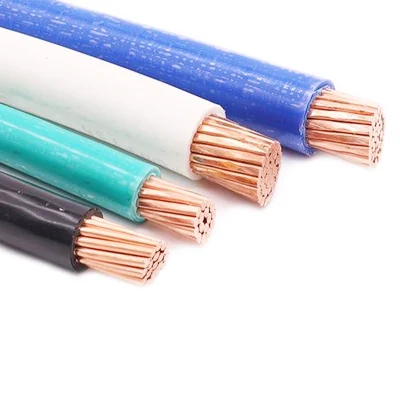

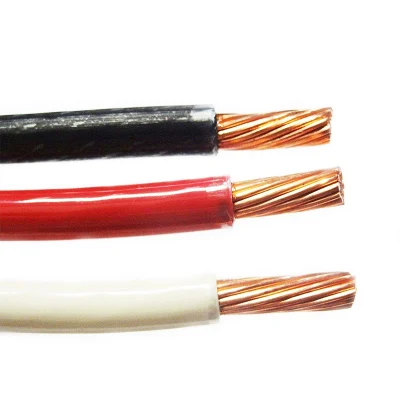

Presentazione del prodotto:
Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable
Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable Nylon Sheathed Heat Oil Resistant 600 Volt Copper Thhn Cable
