Descrizione del Prodotto
Applicazioni:
2PfG 1169/08.2007 EN50618:2014 copre i cavi flessibili a nucleo singolo (fili) utilizzati nei lati CC dell'impianto fotovoltaico la cui tensione c.c. massima consentita è di 1,8 kV (linea a linea, sistema non a terra). Il prodotto è applicabile all'ambiente il cui grado di sicurezza è inferiore alla classe 2 e può essere utilizzato in parallelo.
Struttura:
Conduttore: Filo di rame stagnato intrecciato
Isolamento: Isolamento a doppio strato in poliolefina ignifuga a bassa emissione di fumo reticolata e priva di alogeni
Guaina: Poliolefina ignifuga a bassa emissione di fumo reticolata priva di alogeni
Standard:
Il prodotto è realizzato secondo la norma 2PfG 1169/08.2007 EN50618:2014 "The requirement of Photovoltaic cable".
Caratteristiche operative:
Tensione nominale: CA 0.6/1 kV; CC 1,8 kV, CA 1.0/1,0 kV; CC 1,5 kV
Temperatura di esercizio: -40~90ºC
Temperatura max. Di cortocircuito: + 120ºC
Temperatura max. Conduttore:+200ºC
La durata non deve essere inferiore a 25 anni
Resistente all'ozono e agli acidi;
Buona resistenza di isolamento;
Buone prestazioni di piegatura a freddo e avvolgimento a freddo;
Bassa emissione di fumo;
Ecocompatibile, conforme alla direttiva RoHS.
Per l'installazione, la temperatura ambiente non deve essere inferiore a -20ºC.
Raggio di curvatura del cavo: 4D (D: Diametro complessivo).
Dimensioni struttura cavo e parametro tecnico:

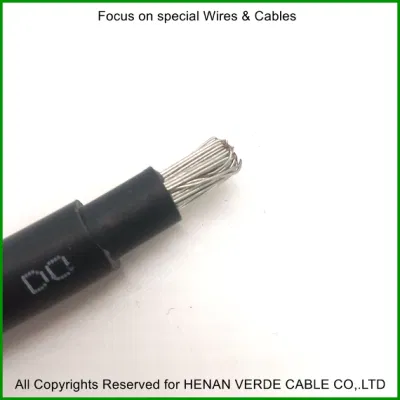

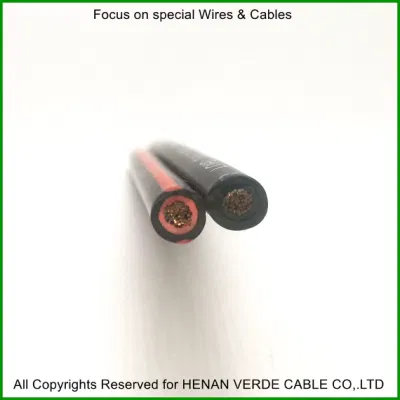

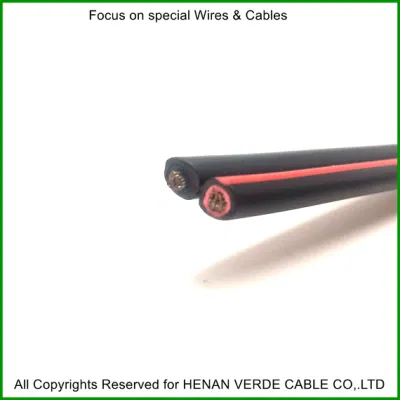

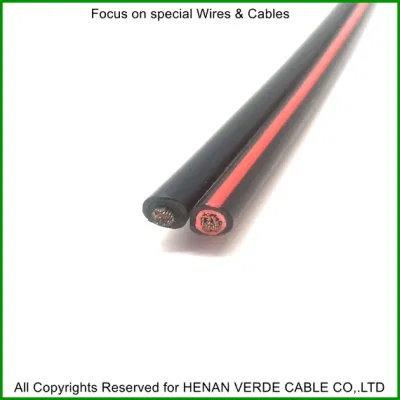

Cavo fotovoltaico solare con guaina in poliolefina reticolata isolante in poliolefina reticolata PV1-F.
| Area nominale sezione trasversale mm² | Tipo di conduttore in rame stagnato | Diametro totale conduttore calcolato (mm) | Diametro complessivo cavo calcolato (mm) | Peso del cavo calcolato (kg/km) | Max. Resistenza CC a 20ºC(Ω)/km |
| 1.5 | 5 | 1.6 | 5.1 | 41 | 13.7 |
| 2.5 | 5 | 2.0 | 5.5 | 53 | 8.21 |
| 4 | 5 | 2.6 | 6.2 | 73 | 5.09 |
| 6 | 5 | 3.2 | 6.8 | 96 | 3.39 |
| 10 | 5 | 4.2 | 7.9 | 149 | 1.95 |
| 16 | 5 | 5.5 | 9.2 | 208 | 1.24 |
| 25 | 5 | 7.2 | 11.2 | 310 | 0.795 |
| 35 | 5 | 8.2 | 12.2 | 411 | 0.565 |
Capacità di trasporto corrente del cavo
Temperatura ambiente:60ºC
Temperatura max. Conduttore: 120ºC
Tabella 1 capacità di trasporto corrente del cavo PV1-F a temperatura ambiente 60 ºC
| Area nominale della sezione trasversale | Tipo di installazione | ||
| Cavo a nucleo singolo disposto in libera circolazione di aria | Cavo a conduttore singolo disposto sulla superficie di terra | Cavo con paralling sulla superficie di terra | |
| mm² | R | R | R |
| 1.5 | 30 | 29 | 24 |
| 2.5 | 40 | 39 | 33 |
| 4 | 55 | 52 | 44 |
| 6 | 70 | 67 | 57 |
| 10 | 98 | 93 | 79 |
| 16 | 132 | 125 | 107 |
| 25 | 176 | 167 | 142 |
| 35 | 218 | 207 | 176 |
Il nostro workshop:
DOMANDE E RISPOSTE:
1. D:come scegliere il tipo di guaina del cavo?
R.:esistono quattro tipi di guaina comunemente utilizzati, pur, PVC, TPE, TPEE.
La guaina pur ha una buona elasticità, morbidezza, buone proprietà meccaniche, buona resilienza e non è facile da deformare. Il prezzo della guaina in PVC è economico, se non avete requisiti elevati per la resilienza del filo, potete scegliere la guaina in PVC. La guaina in TPE è super morbida e l'intervallo di temperatura è -40ºC~+80ºC, ma il suo svantaggio è che non è resistente all'olio e le sue proprietà meccaniche non sono buone come pur. Il suo prezzo è inferiore al pur e superiore al PVC. Il TPEE ha una buona resistenza alla temperatura. L'intervallo di temperatura è compreso tra -40ºC e +100ºC. Ha una buona resilienza e proprietà meccaniche, ma non è abbastanza morbida e il prezzo è superiore al pur.
2. D.:sei una fabbrica o una società commerciale?
R: Siamo una fabbrica, e abbiamo stabilito in 2007.
D: Che tipo di filo e cavo elettrico produce?
R: Prodichiamo vari tipi di cavi elettrici e di alimentazione: Cavi in PVC, cavi XLPE, cavi di controllo, cavi flessibili, cavi a spirale, Cavo di segnale, cavo dati (Cat6, Cat5e, cavo patch), cavo in teflon e cavo per alte temperature, cavo in gomma, cavo elevatore, cavo gru, cavo solare e diversi cavi industriali, conduttore (AAC, ACSR, AAAC, conduttore in rame nudo e cavo di supporto)
4. D: Se richiesto, il campione viene fornito?
R: Sì!
5. D: Quali certificati avete?
R: Siamo stati qualificati per IEC, CCC, CE, RoHS.
6. D.:in quali mercati si tratta principalmente?
R: I nostri prodotti sono stati esportati principalmente nelle Filippine, Singapore, Indonesia, Malaysia, Pakistan, Vietnam, Emirati Arabi Uniti, Arabia Saudita, USA, Regno Unito, Russia, Polonia, Francia, Ungheria, Australia, Kenya, Nigeria, Sudafrica, Zambia, Angola, Tanzania, Messico, Guatemala, Nicaragua.
Qui elencate solo una parte dei nostri prodotti,se volete saperne di più su di noi e i nostri prodotti,contattateci.
