Informazioni di Base.
Model No.
H1Z2Z2-K/PV1-F
Certificazione
TUV
Wire Materiale anima
filo stagnato
classe di applicazione
r.
classe di protezione
II
temperatura ambiente
40°c-90°c.
temperatura massima del conduttore
120°c.
tensione nominale
600/1000v, 1000/1800v c.c.
Pacchetto di Trasporto
Plastic Drum
Specifiche
1.5mm2 to 35mm2
Marchio
QINSHAN
Origine
China
Codice SA
8544492100
Capacità di Produzione
6000000meters/Year
Descrizione del Prodotto

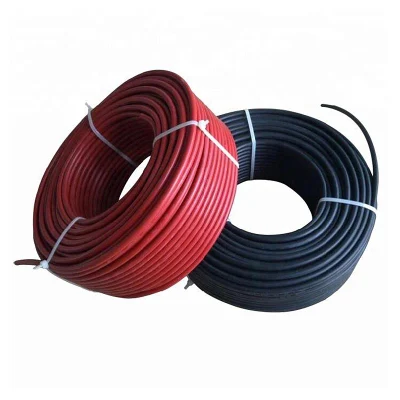

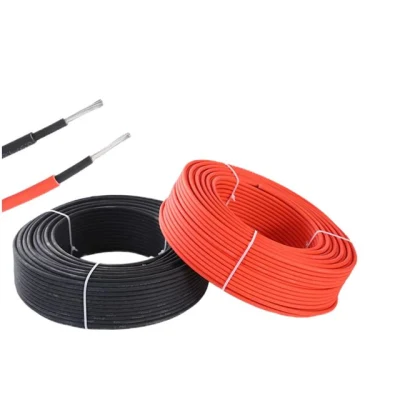

Cavo solare con omologazione TUV 2,5 mm 4 mm 6 mm 10 mm rame stagnato Cavo fotovoltaico solare CC PV1-F
1 .tensione nominale:
600/1000V , 1000/1800V CC
Temperatura: -40°C-- 120°C.
2. Descrizione:

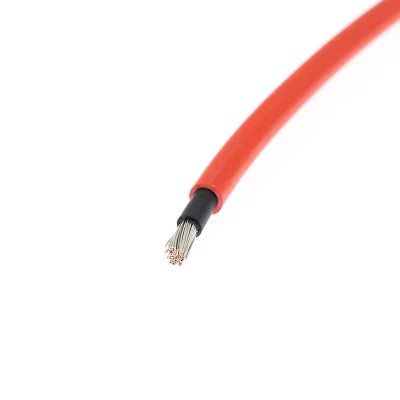

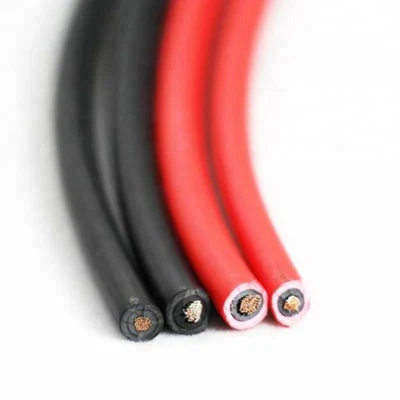

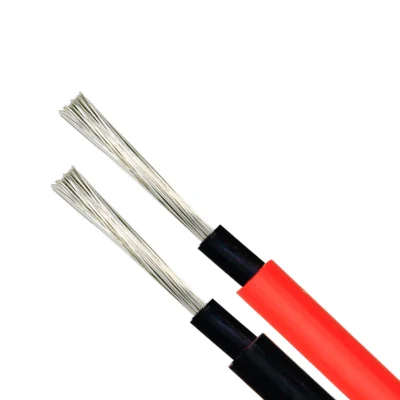

(1)conduttore: Filo di rame ricotto stagnato intrecciato
(2)isolamento: 120°C XLPE, nero
(3)giacca:120°C XLPE, nera o rossa
3.marcatura del cavo :
TÜV 2PfG1169 PV1-F 1×**mm2 UV Res DC 1,8 KV AC 0.6/1 KV CAVO SOLARE
4.applicazione:
Progettato specificamente per il collegamento di componenti di impianti fotovoltaici all'interno e all'esterno di edifici e apparecchiature con requisiti meccanici elevati e condizioni atmosferiche estreme. Per installazioni permanenti.
5.caratteristiche generali:
Cavo in isolamento e rivestimento reticolato a fascio elettronico; elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, UV e condizioni atmosferiche; con migliore reazione in caso di incendio; bassa emissione di fumo, senza alogeni, senza fiamma, ignifugo; flessibile, facile da spelare, minimo ingombro, estremamente robusto dal punto di vista meccanico, lunga durata.
6.DATI TECNICI DEI PARAMETRI:
1 .tensione nominale:
600/1000V , 1000/1800V CC
Temperatura: -40°C-- 120°C.
2. Descrizione:
(1)conduttore: Filo di rame ricotto stagnato intrecciato
(2)isolamento: 120°C XLPE, nero
(3)giacca:120°C XLPE, nera o rossa
3.marcatura del cavo :
TÜV 2PfG1169 PV1-F 1×**mm2 UV Res DC 1,8 KV AC 0.6/1 KV CAVO SOLARE
4.applicazione:
Progettato specificamente per il collegamento di componenti di impianti fotovoltaici all'interno e all'esterno di edifici e apparecchiature con requisiti meccanici elevati e condizioni atmosferiche estreme. Per installazioni permanenti.
5.caratteristiche generali:
Cavo in isolamento e rivestimento reticolato a fascio elettronico; elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, UV e condizioni atmosferiche; con migliore reazione in caso di incendio; bassa emissione di fumo, senza alogeni, senza fiamma, ignifugo; flessibile, facile da spelare, minimo ingombro, estremamente robusto dal punto di vista meccanico, lunga durata.
6.DATI TECNICI DEI PARAMETRI:
| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Spessore guaina | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC | Capacità di trasporto corrente |
| Cavo solare PV a nucleo singolo | |||||||
| N. X mm² | N. X mm | mm | mm | mm | kg/km | <=(Ω/km) | R |
| 1 x 1,5 | 30 x 0,25 | 0,8 | 0,8 | 4.8 | 38 | 13,7 | 30 |
| 1 x 2,5 | 50 x 0,25 | 0,85 | 0,9 | 5.4 | 46 | 8,21 | 41 |
| 1 x 4 | 56 x 0,30 | 0,85 | 1,0 | 6.1 | 61 | 5,09 | 55 |
| 1 x 6 | 84 x 0,30 | 0,9 | 1,1 | 7.0 | 90 | 3,39 | 70 |
| 1 x 10 | 80 x 0,40 | 0,9 | 1,2 | 8.2 | 131 | 1,95 | 98 |
| 1 x 16 | 128 x 0,40 | 0,9 | 1,2 | 9.3 | 187 | 1,24 | 132 |
| 1 x 25 | 200 x 0,40 | 0,9 | 1,2 | 10.7 | 278 | 0,795 | 176 |
| 1 x 35 | 280 x 0,40 | 0,9 | 1,2 | 12.4 | 374 | 0,565 | 218 |
| Cavo solare PV Twin core | |||||||
| N. X mm² | N. X mm | mm | mm | mm | kg/km | <=(Ω/km) | R |
| 2 x 1,5 | 30 x 0,25 | 0,8 | 0,8 | 4.8x9.6 | 76 | 13,7 | 30 |
| 2 x 2,5 | 50 x 0,25 | 0,85 | 0,9 | 5.4x10.8 | 92 | 8,21 | 41 |
| 2 x 4 | 56 x 0,30 | 0,85 | 1,0 | 6.1x12.2 | 122 | 5,09 | 55 |
| 2 x 6 | 84 x 0,30 | 0,9 | 1,1 | 7.0x14.0 | 180 | 3,39 | 70 |
| 2x 10 | 80 x 0,40 | 0,9 | 1,2 | 8.2x16.4 | 262 | 1,95 | 98 |
| 2 x 16 | 128 x 0,40 | 0,9 | 1,2 | 9,3x18.6 | 374 | 1,24 | 132 |
| 2 x 25 | 200 x 0,40 | 0,9 | 1,2 | 10.7x21.4 | 556 | 0,795 | 176 |
| 2x 35 | 280 x 0,40 | 0,9 | 1,2 | 12.4x24.8 | 748 | 0,565 | 218 |
