- Panoramica
- Descrizione del prodotto
Informazioni di Base.
Model No.
AWG 8-18
Campo di applicazione
Freddo-Resistente
Certificazione
ISO9001, CE
Marca
No Brand
colore
nero, bianco, rosso, ecc.
pacchetto
100/200/305/610 m per rotolo
direttore
rame o nichel puro
iso
sì
tempo di consegna
10-15 giorni lavorativi
Pacchetto di Trasporto
in Roll, Spool+Carton
Specifiche
AWG 24, 22, 20, 18, 16, 14, 12
Marchio
no
Origine
China
Codice SA
8544491900
Capacità di Produzione
10, 0000 Meters
Descrizione del Prodotto

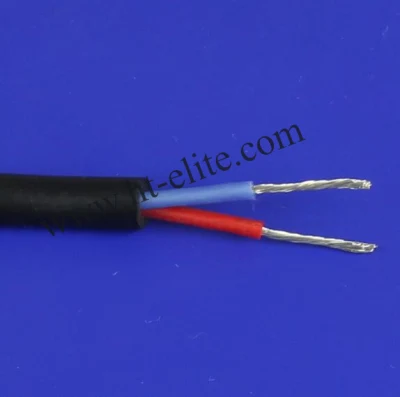

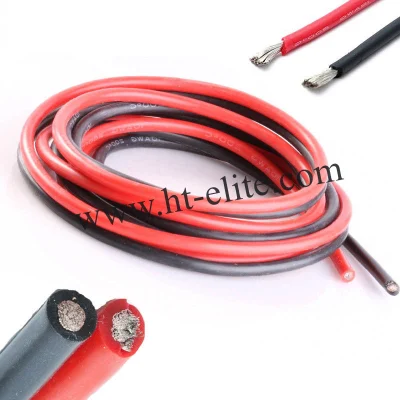

Cavo riscaldatore per alte temperature in gomma siliconica
1. Composizione:
1 conduttore: Rame stagnato o nudo a trefoli sottili
2-isolamento: Gomma siliconica
2. Imballaggio
- Rotoli
- Steli
- Tamburi
- Cablaggio di apparecchi di riscaldamento elettrico domestici.
- Illuminazione.
- Ingegneria della strumentazione.
- Ingegneria meccanica.
- Temperature di esercizio continue: Da -60 C a +180 C picchi a +230 C.
- Applicabile per cablaggio interno, non per applicazioni immerse.
- Flessibilità superiore.
- Buona resistenza agli shock termici e ai raggi UV.
- Eccellente resistenza all'invecchiamento.
Tensione di esercizio: 300/500V
-tensione di prova: 2000 V.
| Numeri di nucleo×sezione trasversale | Conduttore n./D | Spessore isolamento (mm) | Spessore guaina (mm) | Diametro esterno | Resistenza del conduttore a 20ºC ( Ω/km) | |
| Min | Max | |||||
| 2×0.75 | 24/0.20 | 0.6 | 0.8 | 5.7 | 7.4 | 26.7 |
| 2×1 | 32/0.20 | 0.6 | 0.9 | 6.1 | 8 | 20 |
| 2×1.50 | 30/0.25 | 0.8 | 1 | 7.6 | 9.8 | 13.7 |
| 2×2.50 | 49/0.25 | 0.9 | 1.1 | 9 | 11.6 | 8.21 |
| 3×0.75 | 24/0.20 | 0.6 | 0.9 | 6.2 | 8.1 | 26.7 |
| 3×1 | 32/0.20 | 0.6 | 0.9 | 6.5 | 8.5 | 20 |
| 3×1.50 | 30/0.25 | 0.8 | 1 | 8 | 10.4 | 13.7 |
| 3×2.50 | 49/0.25 | 0.9 | 1 | 9.6 | 12.4 | 8.21 |
| 3×4 | 56/0.30 | 1 | 1.2 | 11.3 | 14.5 | 5.09 |
| 3×6 | 84/0.30 | 1 | 1.4 | 12.8 | 16.3 | 3.39 |
| 4×0.75 | 24/0.20 | 0.6 | 0.9 | 6.8 | 8.8 | 26.7 |
| 4×1 | 32/0.20 | 0.6 | 0.9 | 7.1 | 9.3 | 20 |
| 4×1.5 | 30/0.25 | 0.8 | 1.1 | 9 | 11.6 | 13.7 |
| 4×2.5 | 49/0.25 | 0.9 | 1.2 | 10.7 | 138 | 8.21 |
| 4×4 | 56/0.30 | 1 | 1.3 | 12.7 | 16.2 | 5.09 |
| 4×6 | 84/0.30 | 1 | 1.5 | 14.2 | 18.1 | 3.39 |
| 5×0.75 | 24/0.20 | 0.6 | 1 | 7.6 | 9.9 | 26.7 |
| 5×1 | 32/0.20 | 0.6 | 1 | 8 | 10.3 | 20 |
| 5×1.5 | 30/0.25 | 0.8 | 1.1 | 9.8 | 12.7 | 13.7 |
| 5×2.5 | 49/0.25 | 0.9 | 1.3 | 11.9 | 15.3 | 8.21 |
| Sezione | Direttore | Isolamento | Diametro esterno filo | Resistenza del conduttore | |||
| struttura | diametro | Spessore nominale | Spessore min | Nominale | indennità | 20ºC | |
| mm² | N./mm | mm | mm | mm | mm | mm | Ω/KM |
| 0.5 | 28/0.15 16/0.20 | 0.95 | 0.80 | 0.62 | 2.55 | ±0.15 | 40.1 |
| 0.75 | 24/0.20 30/0.18 | 1.15 | 0.80 | 0.62 | 2.75 | ±0.15 | 26.7 |
| 1.0 | 32/0.20 | 1.34 | 0.80 | 0.62 | 2.95 | ±0.15 | 20.0 |
| 1.5 | 30/0.25 | 1.60 | 0.90 | 0.71 | 3.40 | ±0.20 | 13.7 |
| 2.5 | 49/0.25 | 2.00 | 1.00 | 0.80 | 4.00 | ±0.20 | 8.21 |
6. Metodi di imballaggio

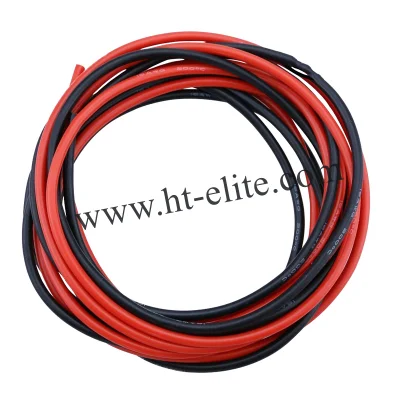

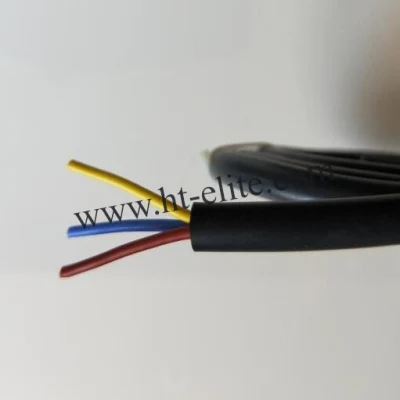

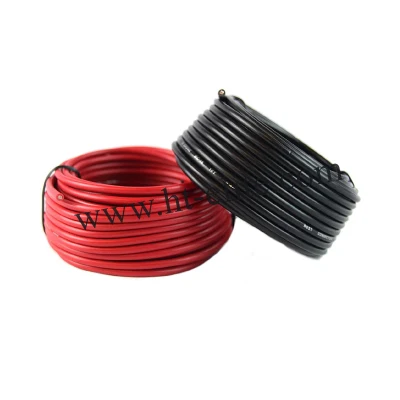

5. Foto di riferimento
