- Panoramica
- Descrizione del prodotto
Informazioni di Base.
Model No.
NMD90
Forma Materiale
Filo piatto
Campo di applicazione
Conduit or Recognized Raceways for Services
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Huatong
tensione
300 v.
utilizzo
edificio
certificato
cUL and CSA
pacchetto
Plastic and Wooden Drums
Pacchetto di Trasporto

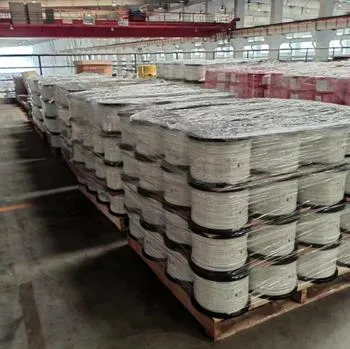

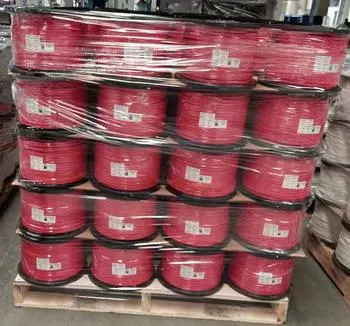

Coils and Drums
Specifiche
14AWG, 12AWG, 10AWG, 8AWG, 6AWG
Marchio
HT CABLES
Origine
China
Codice SA
8544492100
Capacità di Produzione
200000m/Month
Descrizione del Prodotto
Il più grande produttore di cavi UL in Cina
Primo stabilimento nella fabbrica di produzione di serie NMD90, TECK90, RPV90
L'esportazione annuale ammonta a oltre 500 milioni di dollari, con una capacità produttiva annua di 5 miliardi di RMB.
Soluzioni di cavi per le vostre esigenze particolari
Sistema di controllo qualità rigoroso.
Forte supporto tecnico (dati tecnici, disegni, ecc.)
Campione gratuito disponibile con un supplemento economico espresso.
A P P L I C A T I O N S
I cavi NMD90 possono essere utilizzati sia per lavori esposti in ambienti asciutti che per lavori nascosti in ambienti asciutti o umidi.
La temperatura massima consentita del conduttore è di 90°C. La temperatura minima di installazione consigliata è di -25°C per i cavi a due conduttori e di -10°C per i cavi a tre conduttori (con procedure di manipolazione adeguate). Il materiale deve essere conservato correttamente a una temperatura superiore a 0°C per 24 ore prima dell'installazione. La tensione nominale massima per tutte le applicazioni previste è di 300 V. Per ulteriori informazioni, consultare il Canadian Electrical Code1
informazioni relative alle applicazioni.
COSTRUZIONE
Standard Canada C22.2 N. 48 (cavo con guaina non metallica)
Codice elettrico canadese 1

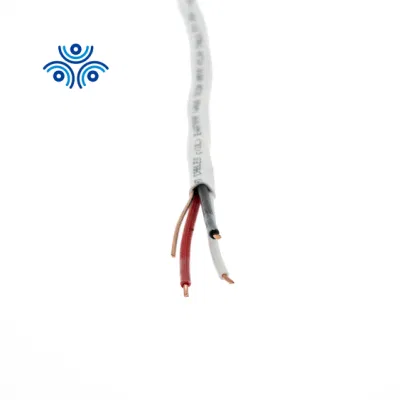

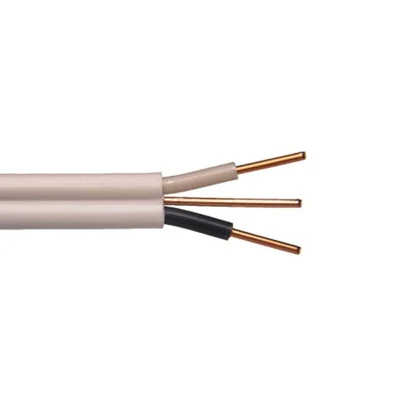

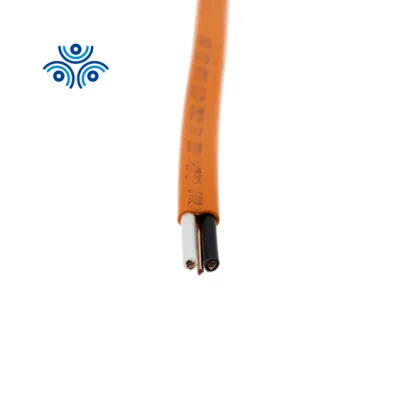

I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È
realizzati utilizzando conduttori in rame ricotto (morbido) compressi, con base per conduttori intrecciati; a
Isolamento in PVC (PVC) termoplastico resistente al calore e rivestimento in nylon per i singoli conduttori con rivestimento in PVC per la costruzione complessiva.
SPECIFICHE
| Direttore | Isolamento | Massa | Circa Spessore della camicia | Circa Diam. Cavo | Circa Peso del cavo | Ampacities ammessi 30°C. | |||||||
| Dimensioni (AWG) | Core | Trefoli | Pollici | mm | Dimensioni (AWG) | Nucleo | Pollici | mm | Pollici | mm | IB/ 1,8 m | Kg/ km | |
| 14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388*0.192 | 9.86*4.88 | 68 | 101 | 25* |
| 14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388 x 0.192 | 9.86 x 4.88 | 68 | 101 | 25* |
| 12 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.422 x 0.209 | 10.71 x 5.30 | 86 | 129 | 30* |
| 10 | 2 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.481 x 0.230 | 12.21 x 5.84 | 122 | 182 | 40* |
| 8 | 2 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.636 x 0.312 | 16.15 x 7.92 | 208 | 310 | 55 |
| 6 | 2 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.792 x 0.370 | 20.12 x 9.40 | 315 | 468 | 75 |
| 14 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.345 | 8.77 | 86 | 128 | 25* |
| 12 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.381 | 9.69 | 114 | 169 | 30* |
| 10 | 3 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.427 | 10.85 | 163 | 242 | 40* |
| 8 | 3 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.570 | 14.47 | 275 | 408 | 55 |
| 6 | 3 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.695 | 17.65 | 421 | 627 | 75 |
| 3 | 3 | 7 | 0.051 | 1.30 | 6 | 7 | 0.080 | 2.03 | 0.925 | 23.48 | 799 | 1189 | 115 |
