Informazioni di Base.
Model No.
gruppo cavo solare
Forma
Turno
Tipo di interfaccia
Energy Storage Connector
Certificazione
VDE, RoHS, ISO9001, CCC, UL, cUL, IATF16949, Reach
tipo 1
cablaggio
tipo 2
gruppo cavo
tipo 3
gruppo cavo solare
tipo 4
cavo di immagazzinamento di energia
tipo 5
cavo di collegamento per la memoria di backup
tipo 6
cavo di stoccaggio della batteria
digitare 7
cavo di alimentazione cc
tipo 8
cavo della batteria
Pacchetto di Trasporto
Carton
Specifiche
Customized
Origine
China
Codice SA
8544601290
Descrizione del Prodotto
https://xsdsingder.en.made-in-china.com/product-list-1.html
Panoramica

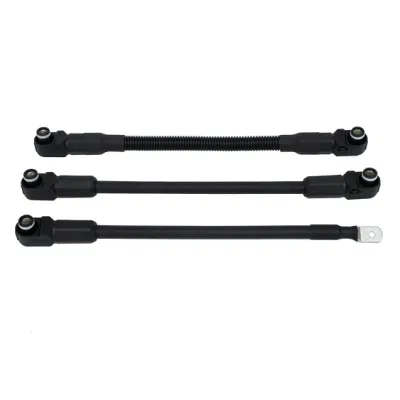

| Prodotto | Cavo solare cavo batteria CC cavo di stoccaggio energia per ESS | |
| Connettore maschio/femmina | Corrente nominale | 60 A~600 A. |
| Tensione nominale | 300 V~2000 V. | |
| Temp. Di esercizio | -40~125°C. | |
| Filo | Modello | NSGAFÖU filo in gomma, UL1015, UL10269, UL11627, UL3321, UL3271, ecc. |
| Dimensioni | 1 mm2~120 mm2 | |
| Capocorda/terminale | Modello | SC1.5~SC120 |
| Gamma di fili applicabile | 1 mm2~120 mm2 | |
| Tubo crugato | Opzionale | |
| Caratteristiche | IP67 impermeabile, ignifugo, resistente alle alte temperature | |
| A prova di contatto, maneggevolezza sicura, design resistente, connessione affidabile | ||
| Bloccaggio rapido, design a pressione, resistenza ad alta pressione | ||
| Applicazione | Sistema di stoccaggio di energia solare (ESS) | |
| Armadio di immagazzinamento di energia, batteria, serbatoio di stoccaggio della batteria | ||
| Convertitore di immagazzinamento di energia, sistema di immagazzinamento di energia di potenza | ||
| Verifica | UL, VDE, CCC, ISO 9001, IATF 16949, RoHS, REACH, ecc. | |
| OEM | Benvenuto | |
Modello con connettore maschio/femmina
Scheda tecnica del tappo
| 1. Materiale |
| Shell: PA66+30%GF |
| Fila di rame elettrico: Ottone, con rivestimento a nastro |
| 2. Prestazioni elettriche |
| CORRENTE NOMINALE: 60 A, 100 A, 120 A, 150 A, 200 A, 350 A. |
| Tensione nominale: DC690V |
| Tensione di resistenza agli impulsi: AC5000V, dispersione≤1 ma |
| Resistenza di isolamento: DC1000V, valore di resistenza≥1000MΩ |
| 3. Ambiente operativo |
| Temp. Di esercizio: -40ºC~125ºC |
| Umidità di esercizio: 5%~95% UR |
| Resistenza alla fiamma: UL94 V-0 |
| Prova di spruzzo di sale: 48H |
Scheda tecnica del socket
| 1. Materiale |
| Shell: PA66+30%GF |
| Fila di rame elettrico: Ottone, con rivestimento a nastro |
| 2. Prestazioni elettriche |
| Corrente nominale: 100 A, 150 a, 200 a, 250 a, 350 A. |
| Tensione nominale: DC690V |
| Tensione di resistenza agli impulsi: AC5000V, dispersione≤1 ma |
| Resistenza di isolamento: DC2500V, valore di resistenza≥2000MΩ |
| 3. Ambiente operativo |
| Temp. Di esercizio: -40ºC~125ºC |
| Umidità di esercizio: 5%~95% UR |
| Resistenza alla fiamma: UL94 V-0 |
| Prova di spruzzo di sale: 48H |
Modello di filo
Modello | Dimensioni | Tensione nominale | Temperatura nominale | Isolamento | Direttore |
| UL1015 | 20~2/0 AWG | 600 V. | 105ºC | PVC | Rame stagnato o nudo, intrecciato o solido |
| UL10269 | 20~2/0 AWG | 1000 V. | 105ºC | PVC | |
| UL11627 | 20~2/0 AWG | 2000 V. | 105ºC | PVC | |
| UL3271 | 20~2/0 AWG | 600 V. | 125ºC | XLPE | |
| UL3321 | 20~2/0 AWG | 600 V. | 150ºC | XLPE | |
| NSGAFÖU | 1.5~120mm² | 1.8/3 KV | -40~90ºC | Gomma |
Modello terminale/terminale
| Modello | Gamma di fili A.W.G.(mm2) | Dimensioni prigioniero (mm) | Materiale | |
| Min. | Max. | Cu | ||
| SC1.5 | 12 AWG (1,5 mm2) | 4.3 | 6.4 | |
| SC2.5 | 14 AWG (2,5 mm2) | 4.3 | 8.4 | |
| SC4 | 12 AWG (4 mm2) | 4.3 | 8.4 | |
| SC6 | 10 AWG (6 mm2) | 4.3 | 8.4 | |
| SC10 | 8 AWG (10 mm2) | 4.3 | 13 | |
| SC16 | 6 AWG (16 mm2) | 4.3 | 10.5 | |
| SC25 | 4 AWG (25 mm2) | 4.2 | 10.5 | |
| SC35 | 2 AWG (35 mm2) | 6.4 | 10.5 | |
| SC50 | 1/0 AWG (50 mm2) | 5.3 | 13 | |
| SC70 | 2/0 AWG (70 mm2) | 5.3 | 13 | |
| SC95 | 3/0 AWG (95 mm2) | 6.4 | 15 | |
| SC120 | 4/0 AWG (120 mm2) | 6.4 | 17 | |
