Descrizione del Prodotto
Applicazione
NYY Cable è ampiamente utilizzato in sistemi di alimentazione con tensione nominale di 1000 V e inferiore, come le comunità urbane, gli edifici di uffici, supermercati, ecc. i cavi non armati sono progettati per l'uso generale, inclusa la sepoltura, dove non sono suscettibili di subire danni mechniacali.
IEC 60502: Cavi di alimentazione con isolamento estruso e relativi accessori per tensioni nominali da 1 kV (um=1,2 kV) a 30 kV (um=36 kV).

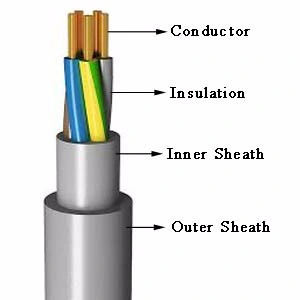

Costruzione
1) conduttore: Rame classe 1 o 2
2) isolamento: pvc estruso
3) riempitivo: pvc estruso
4) guaina esterna: PVC
5) area della sezione: 1.5~400 mm2
6) N. di nuclei: 1~5
7) temperatura di esercizio massima: 70 gradi
8) raggio di curvatura minimo: 12 volte il diametro del cavo
9) temperatura massima consentita in cortocircuito: 160 gradi
Struttura del cavo
1) cavo NYY a 1 conduttore
N. di nuclei e area sezione trasversale (sqmm) | N. di fili e diametro (N./dia) | Nom. Spessore isolamento PVC (mm) | Nom. Spessore guaina esterna in PVC (mm) | Circa Diametro complessivo (mm) | Peso netto del cavo circa (kg/km) |
| 1.5 | 1/1.38 | 0.8 | 1.4 | 6.0 | 52 |
| 2.5 | 1/1.78 | 0.8 | 1.4 | 6.4 | 65 |
| 4.0 | 1/2.25 | 1.0 | 1.4 | 7.4 | 90 |
| 6.0 | 1/2.76 | 1.0 | 1.4 | 7.9 | 114 |
| 10 | 7/1.35 | 1.0 | 1.4 | 8.9 | 160 |
| 16 | 7/1.7 | 1.0 | 1.4 | 9.9 | 224 |
| 25 | 7/2.22 | 1.2 | 1.4 | 11.2 | 325 |
| 35 | 7/2.59 | 1.2 | 1.4 | 12.2 | 421 |
| 50 | 9/3.52 | 1.4 | 1.4 | 13.6 | 554 |
| 70 | 19/2.22 | 1.4 | 1.4 | 15.7 | 767 |
| 95 | 19/2.59 | 1.6 | 1.5 | 17.8 | 1039 |
| 120 | 19/2.97 | 1.6 | 1.5 | 19.3 | 1282 |
| 150 | 19/3.28 | 1.8 | 1.6 | 21.2 | 1568 |
N. di nuclei e area sezione trasversale (sqmm) | N. di fili e diametro (N./dia) | Nom. Spessore Di isolamento in PVC (mm) | Interno Riempitivi e. Nastro | Nom. Spessore guaina esterna in PVC (mm) | Circa Diametro complessivo (mm) | Peso netto del cavo circa (kg/km) |
| 2C ×1.5 | 1/1.38 | 0.8 | PP | 1.8 | 6.68 | 115 |
| 2C ×2.5 | 1/1.78 | 0.8 | PP | 1.8 | 7.48 | 153 |
| 2C ×4 | 1/2.25 | 1.0 | PP | 1.8 | 8.42 | 190 |
| 2C ×6 | 1/2.76 | 1.0 | PP | 1.8 | 9.44 | 237 |
| 2C ×10 | 7/1.35 | 1.0 | PP | 1.8 | 12.02 | 358 |
| 2C ×16 | 7/1.7 | 1.0 | PP | 1.8 | 14.12 | 510 |
| 2C × 25 | 7/2.22 | 1.2 | PP | 2.1 | 17.20 | 698 |
| 2C × 35 | 7/2.59 | 1.2 | PP | 2.3 | 19.20 | 913 |
| 2C × 50 | 19/1.83 | 1.4 | PP | 2.4 | 16.27 | 1051 |
| 2C × 70 | 27/1.83 | 1.4 | PP | 2.6 | 18.97 | 1462 |
| 2C × 95 | 37/1.83 | 1.6 | PP | 2.8 | 21.42 | 1964 |
| 2C × 120 | 30/2.32 | 1.6 | PP | 3.0 | 23.68 | 2457 |
| 2C × 150 | 36/2.32 | 1.8 | PP | 3.3 | 26.52 | 3094 |
N. di nuclei e area sezione trasversale (sqmm) | N. di fili e diametro (N./dia) | Nom. Spessore Di isolamento in PVC (mm) | Interno Riempitivi | Nom. Spessore guaina esterna in PVC (mm) | Circa Diametro complessivo (mm) | Peso netto del cavo circa (kg/km) |
| 3C ×1.5 | 1/1.38 | 0.8 | PP | 1.8 | 7.12 | 142 |
| 3C ×2.5 | 1/1.78 | 0.8 | PP | 1.8 | 7.99 | 179 |
| 3C ×4 | 1/2.25 | 1.0 | PP | 1.8 | 9.00 | 231 |
| 3C ×6 | 1/2.76 | 1.0 | PP | 1.8 | 10.10 | 314 |
| 3C ×10 | 7/1.35 | 1.0 | PP | 1.8 | 12.87 | 464 |
| 3C ×16 | 7/1.70 | 1.0 | PP | 1.8 | 15.14 | 678 |
| 3C × 25 | 7/2.22 | 1.2 | PP | 1.8 | 18.45 | 949 |
| 3C × 35 | 7/2.59 | 1.2 | PP | 1.8 | 20.61 | 1258 |
| 3C × 50 | 19/1.83 | 1.4 | PP | 1.8 | 22.17 | 1551 |
| 3C × 70 | 27/1.83 | 1.4 | PP | 1.9 | 25.48 | 2173 |
| 3C × 95 | 37/1.83 | 1.6 | PP | 2.0 | 28.61 | 2920 |
| 3C × 120 | 30/2.32 | 1.6 | PP | 2.1 | 31.37 | 3652 |
| 3C × 150 | 36/2.32 | 1.8 | PP | 2.3 | 34.31 | 4614 |
N. di nuclei e area sezione trasversale (sqmm) | N. di fili e diametro (N./dia) | Nom. Spessore Di isolamento in PVC (mm) | Interno Riempitivi | Nom. Spessore guaina esterna in PVC (mm) | Circa Diametro complessivo (mm) | Peso netto del cavo circa (kg/km) |
| 4C ×1.5 | 1/1.38 | 0.8 | PP | 1.8 | 7.87 | 175 |
| 4C ×2.5 | 1/1.78 | 0.8 | PP | 1.8 | 8.84 | 222 |
| 4 C ×4 | 1/2.25 | 1.0 | PP | 1.8 | 9.97 | 290 |
| 4 C ×6 | 1/2.76 | 1.0 | PP | 1.8 | 11.20 | 378 |
| 4C ×10 | 7/1.35 | 1.0 | PP | 1.8 | 14.32 | 600 |
| 4C ×16 | 7/1.70 | 1.0 | PP | 1.8 | 16.85 | 849 |
| 4C × 25 | 7/2.22 | 1.2 | PP | 1.8 | 20.57 | 1216 |
| 4C × 35 | 7/2.59 | 1.2 | PP | 1.8 | 22.98 | 1621 |
| 4C × 50 | 19/1.83 | 1.4 | PP | 1.8 | 22.34 | 1997 |
| 4C × 70 | 27/1.83 | 1.4 | PP | 2.0 | 25.85 | 2828 |
| 4C × 95 | 37/1.83 | 1.6 | PP | 2.1 | 29.46 | 3816 |
| 4C × 120 | 30/2.32 | 1.6 | PP | 2.3 | 32.67 | 4800 |
| 4C × 150 | 36/2.32 | 1.8 | PP | 2.4 | 36.55 | 6013 |
Imballaggio e consegna.
Dettagli sull'imballaggio:tamburi di legno, fusti di legno di acciaio o come richiesto
Tempi di consegna: Normalmente entro 7 giorni (in base alla quantità dell'ordine)
