Informazioni di Base.
Descrizione del Prodotto

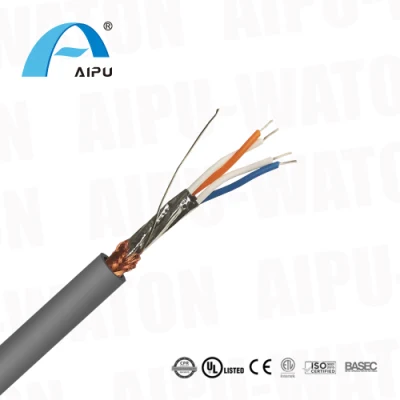

Cavo EIA RS-485
Il cavo è progettato per sistemi di automazione e comunicazione dati via cavo RS-485, da microprocessore a dispositivo, ecc. sono disponibili cavi a più coppie, che potrebbero essere ampiamente utilizzati per il controllo dei processi di produzione, il controllo automatico dei processi e l'applicazione di controller per l'intercambiabilità dei dispositivi.
Buone prestazioni sulla trasmissione elettrica e dati.
La schermatura individuale o la schermatura totale in rame stagnato a treccia potrebbe rendere il segnale e la data liberi da interferenze.
Il filo di acciaio galvanizzato ha buone prestazioni di resistenza alla trazione. Ampiamente utilizzato sulla trasmissione a lunga distanza.
L'isolamento S-FPE rende la comunicazione di dati e segnali rapida e costante.
La guaina in PE potrebbe essere adatta per l'uso all'aperto.
TIA/EIA-485 | BS EN 50288-7 | BS EN 60228 | BS EN 50290 | direttive RoHS

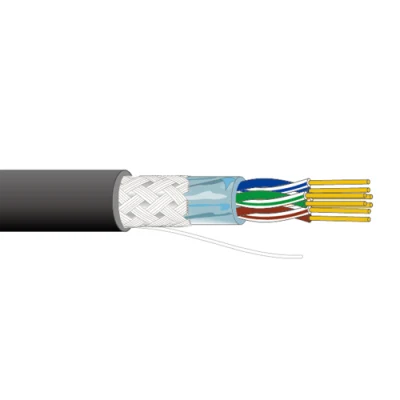

Conduttore: Filo di rame stagnato intrecciato
ISOLAMENTO: S-PE, S-FPE
3. Cablaggio: Sovrapposizione di coppie di torsione
4. Schermato: Schermato singolarmente (opzionale)
Nastro al-PET con filo di massa in rame stagnato
Schermo intrecciato con filo di rame stagnato
Nastro al-PET e treccia in rame stagnato
5. Configurazione per cavo corazzato (dove applicabile):
Polietilene (PE)
PVC
6. Armatura (dove applicabile): Filo di acciaio zincato
7. Guaina: PVC/LSZH
Temperatura di installazione: Superiore a 0ºC
Temperatura di esercizio: -15ºC ~ 65ºCIdentificazione dell'isolamento

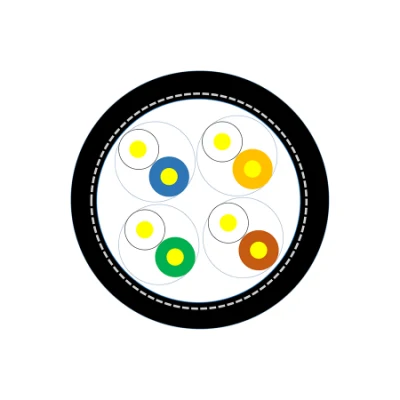

| Prima coppia: | Bianco, Blu | Terza coppia: | Bianco, Verde |
| Seconda coppia: | Bianco, giallo | Quarta coppia: | Bianco, marrone |
| Prestazioni elettriche | |||||
| Tensione di esercizio | 300 V. | ||||
| Impedenza caratteristica | 120 Ω ± 15 Ω | ||||
| Velocità di propagazione | S-FPE: 78%, SPE: 66% | ||||
| Direttore DCR | 57.0 Ω/km (max. @ 20°C) per 22 AWG | ||||
| 91.80 Ω/km (max. @ 20°C) per 24 AWG | |||||
| N. di parte | Costruzione del conduttore | Isolamento | Schermo | Guaina | |
| Materiale | Dimensioni | ||||
| AP9841 | TC | 1 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9842 | TC | 2 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9843 | TC | 3 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9844 | TC | 4 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9841NH | TC | 1 x 2 x 24 AWG | S-PE | Al-foil + treccia | LSZH |
| AP9842NH | TC | 2 x 2 x 24 AWG | S-PE | Al-foil + treccia | LSZH |
| AP9843NH | TC | 3 x 2 x 24 AWG | S-PE | Al-foil + treccia | LSZH |
| AP9844NH | TC | 4 x 2 x 24 AWG | S-PE | Al-foil + treccia | LSZH |
| AP3105A | TC | 1 x 2 x 22 AWG | S-FPE | Al-foil + treccia | PVC |
| AP3107A | TC | 2 x 2 x 22 AWG | S-FPE | Al-foil + treccia | PVC |
| AP3108A | TC | 3x2x22 AWG | S-FPE | Al-foil + treccia | PVC |
| AP3109A | TC | 4 x 2 x 22 AWG | S-FPE | Al-foil + treccia | PVC |
| (Note: Altri core sono disponibili su richiesta). | |||||
Shanghai Aipu Waton Electronic Industries Co.,Ltd. È un'azienda high-tech che fornisce soluzioni complete per cavi e fili in rame a bassa tensione, cavi in fibra ottica, sistemi di cablaggio strutturati. I prodotti includono , ma non solo , cavo BMS, cavo equivalente Belden, cavo bus di campo, cavo per strumentazione, cavo di controllo industriale, cavo Ethernet, Accessori per cavi di rete.
Cavo a bassa tensione, cavo per strumentazione, cavo in fibra ottica e sistema di cablaggio generico sono i nostri prodotti principali, che sono ampiamente utilizzati in molti settori, tra cui: Edilizia urbana, immobiliare, telecomunicazioni, Broadcasting & Televisione, Imprese industriali e miniere, banche, trasporti, pubblica sicurezza, energia elettrica, cancelleria e trading, ecc. con la nostra qualità affidabile e il nostro servizio perfetto, siamo stati premiati con una reputazione ben nota, come "Top 10 National Brands in China Security Industry", "Top 10 Enterprises in China Security Industry", "Shanghai Famous Brand" e "Shanghai Enterprise Star" ecc. Siamo fornitori unici o nominati per una serie di progetti chiave nazionali, come gli stadi di Pechino, il progetto China Safety City, il Centro finanziario Mondiale di Shanghai, la Centrale nucleare di Daya Bay e l'applicazione di rete di tre echelons della forza armata ecc.
Aipu Waton è l'azienda leader del settore, premiata come vice-direttore dell'associazione per l'industria della sicurezza e della protezione della Cina, e si impegna a creare un marchio famoso a livello internazionale come nostra responsabilità. Continuiamo ad espandere la capacità produttiva e a rinnovare la tecnologia e a migliorare il servizio, la gestione e la cultura aziendale in modo da fornire prodotti ad alto rapporto prestazioni-prezzo a tutti i nostri clienti.
Aipu Waton ha mantenuto un rapporto eccellente e a lungo termine con migliaia di clienti e si impegna a fondo per raggiungere lo sviluppo reciproco con loro.
Aipu Waton, il vostro partner affidabile.
1.D: Qual è il tuo MOQ?
R: Per i prodotti di marca di proprietà di Aipu sono in magazzino e il MOQ è 305 m/1000ft, se per gli articoli personalizzati, il MOQ è 200 ctns.
R: Scegli lo stile che desideri dal nostro sito web, fornisci l'indirizzo per noi per citare la tassa espressa. Se la tassa di trasporto potrebbe essere accettata, dopo aver ricevuto il pagamento, invieremo entro 7 giorni lavorativi per il prodotto in stock. Se per il prodotto personalizzato, ci vorranno circa 5-15 giorni. Sarebbe più comodo e felice per entrambi se disponeste di un conto Express Collect.
D: Siete un produttore o una società di commercio?
R: Siamo un'integrazione industriale e commerciale con 30 anni di esperienza produttiva.
D: Puoi accettare personalizzazioni o progetti per noi?
R: Sì, tutti i nostri prodotti possono esportare come marchio o personalizzare come richiesta del cliente.
5. D: È possibile ottenere un campione gratuito?
R: Sì, i piccoli campioni sono gratuiti, e il costo di spedizione deve essere pagato dalla vostra azienda stimata.
D: Se voglio acquistare, come pagare?
R: Di solito, facciamo T/T in deposito 30% prima della produzione, 70% di saldo contro copia di B/L, o LC. Altri termini di pagamento sono negoziabili a seconda della richiesta del cliente.
| Data campione | 5-7 giorni lavorativi |
| Data di produzione | 4-8 settimane |
| MOD | 10 KM |
| Termine di pagamento | LC, TT |
| Etichetta e logo personalizzati | Disponibile |

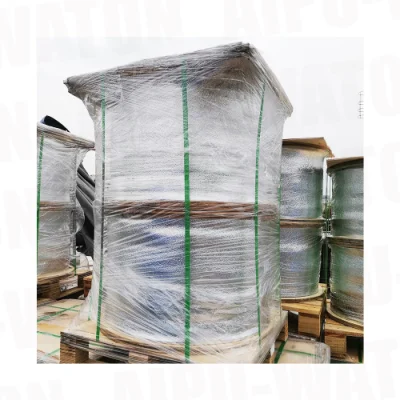

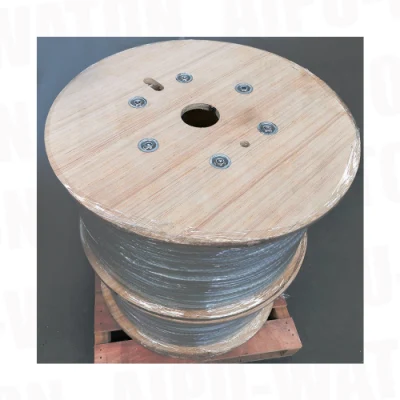

| Imballaggio | Bobina o tamburo per unità, cartone, tamburo o pallet per il trasporto |
| Termini di consegna | FOB Shanghai |
