Descrizione del Prodotto

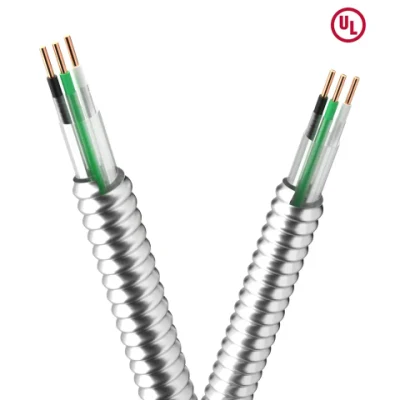

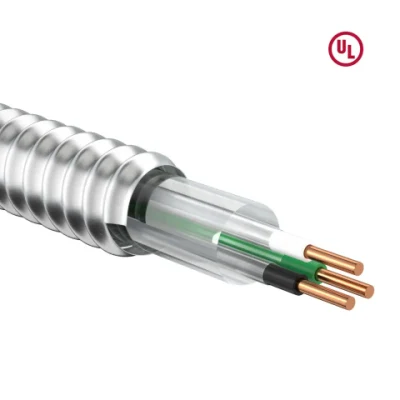

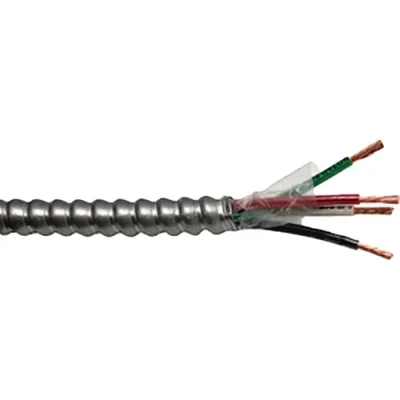

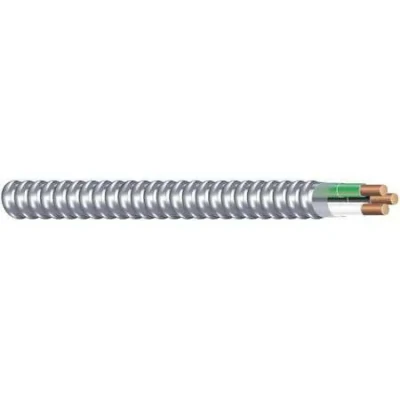

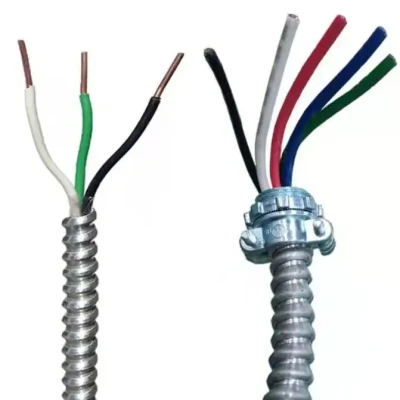

Cavo MC con registrazione CUL 1569 cavo rivestito in metallo da 600 volt di alimentazione Conduttore in rame per cavo in alluminio filo elettrico Armor/thhn/Thwn-2
- 100% PVC/Nylon o 100% XLPE FR
- Distribuzione di energia elettrica per filiali, alimentatori e servizi in edifici commerciali, industriali, istituzionali e residenziali multipli
- Circuiti di alimentazione , illuminazione, comando e segnale
- Utilizzato per installazioni nascoste o esposte e può essere pescato O incorporato in Plaster
- Costruito con armatura di interblocco in alluminio fino al 45% Più leggero dell'acciaio tradizionale
- Può essere utilizzato per l'installazione in vassoi per cavi e approvato Piste
Applicazioni:
Il cavo rivestito in metallo può essere utilizzato per la distribuzione di diramazioni, alimentatori e servizi in strutture commerciali, industriali e residenziali multiple. Sono adatti per l'installazione in studi cinematografici, teatri e luoghi di montaggio (100 persone o più) secondo gli articoli 230.43, 300.22(C), 330 del NEC. 396, 518, 520, 530 e 645.
Questi cavi possono essere installati in canaline approvate e come piste aperte di un messaggero. Possono essere installati esposti, nascosti o in passerella portacavi e possono essere utilizzati in spazi adibiti all'aria ambientale solo in conformità dell'articolo 300.22, lettera C), della NEC.costruzione:
I conduttori e i fili sono in rame ricotto morbido secondo ASTM B3. Isolamento in PVC/nylon THHN in conformità a UL 83, ignifugo, conforme a UL VW-1. Filo di terra in rame nudo, dimensionato in conformità con NEC e UL, con isolamento THHN verde. I conduttori sono cablati con fili di messa a terra. Una combinazione nastro marcatore/nastro di protezione nucleo assembla il nucleo in una configurazione essenzialmente rotonda. Armatura con nastro in acciaio zincato a incastro applicata direttamente sul nucleo.
Standard:
- conforme a UL 83: Cavi e fili isolati termoplastici
- testato secondo UL 1479: Test antincendio di Firestop a penetrazione passante per gruppi ignifugo di una, due o tre ore (per cavi fino a 2 AWG)
- conforme a UL 1569: Cavi rivestiti in metallo
- conforme a UL 1581: Standard di riferimento per cavi elettrici e flessibili
- conforme a UL 2256: Metodi di test per fili e cavi
- tipo MC designato in base all'articolo 330 del NEC specifiche:
- dimensione - da 14 AWG a 2000 KCMIL
| Numero di parte | Direttore Dimensioni | N. di Cond. | Massa Dimensioni | Isolamento Spessore | Diametro Sopra armatura | Netto Peso | Ampacità |
| AWG/kcmil | AWG/kcmil | pollici | pollici | lb/kft | A 90ºC | ||
| 6-03GALUM-MC | 6 | 3 | 6 | 0.045 | 0.91 | 265 | 55 |
| 6-04GALUM-MC | 6 | 4 | 6 | 0.045 | 0.98 | 328 | 44 |
| 4-03GALUM-R-MC | 4 | 3 | 6 | 0.045 | 1.01 | 335 | 75 |
| 4-04GALUM-R-MC | 4 | 4 | 6 | 0.045 | 1.09 | 408 | 60 |
| 2-03GALUM-R-MC | 2 | 3 | 6 | 0.045 | 1.13 | 438 | 100 |
| 2-04GALUM-R-MC | 2 | 4 | 6 | 0.045 | 1.23 | 540 | 80 |
| 1-03GALUM-R-MC | 1 | 3 | 4 | 0.055 | 1.25 | 548 | 115 |
| 1-04GALUM-R-MC | 1 | 4 | 4 | 0.055 | 1.36 | 677 | 92 |
| 1/0-01GALUM-R-MC | 1/0 | 3 | 4 | 0.055 | 1.33 | 633 | 135 |
| 1/0-01GALUM-R-MC | 1/0 | 4 | 4 | 0.055 | 1.45 | 787 | 108 |
| 2/0-01GALUM-R-MC | 2/0 | 3 | 4 | 0.055 | 1.42 | 735 | 150 |
| 2/0-01GALUM-R-MC | 2/0 | 4 | 4 | 0.055 | 1.55 | 920 | 120 |
| 3/0-01GALUM-R-MC | 3/0 | 3 | 4 | 0.055 | 1.52 | 862 | 175 |
| 3/0-01GALUM-R-MC | 3/0 | 4 | 4 | 0.055 | 1.67 | 1,084 | 140 |
| 4/0-01GALUM-R-MC | 4/0 | 3 | 2 | 0.055 | 1.64 | 1,038 | 205 |
| 4/0-01GALUM-R-MC | 4/0 | 4 | 2 | 0.055 | 1.82 | 1,350 | 164 |
| 250-03GALUM-R-MC | 250 | 3 | 2 | 0.065 | 1.79 | 1,198 | 230 |
| 250-04GALUM-R-MC | 250 | 4 | 1 | 0.065 | 1.98 | 1,600 | 184 |
| 300-03GALUM-R-MC | 300 | 3 | 2 | 0.065 | 1.92 | 1,415 | 260 |
| 300-04GALUM-R-MC | 300 | 4 | 1 | 0.065 | 2.11 | 1,805 | 208 |
| 350-03GALUM-R-MC | 350 | 3 | 2 | 0.065 | 2.02 | 1,586 | 280 |
| 350-03GALUM-R-MC-1/0 | 350 | 3 | 1/0 | 0.065 | 2.02 | 1,706 | 280 |
| 350-04GALUM-R-MC | 350 | 4 | 1/0 | 0.065 | 2.22 | 2,047 | 224 |
| 400-03GALUM-R-MC | 400 | 3 | 1 | 0.065 | 2.12 | 1,770 | 305 |
| 400-03GALUM-R-MC-2/0 | 400 | 3 | 2/0 | 0.065 | 2.12 | 1,910 | 305 |
| 400-04GALUM-R-MC | 400 | 4 | 1/0 | 0.065 | 2.33 | 2,552 | 244 |
| 400-04GALUM-R-MC-3/0 | 400 | 4 | 3/0 | 0.065 | 2.33 | 2,446 | 244 |
| 400-04GALUM-R-MC-350 | 400 | 4 | 350 | 0.065 | 2.48 | 2,800 | 244 |
