Descrizione del Prodotto
Cavo RS-232 (multicoppia, schermatura in lamina e treccia)
UL 2919, 2493 | BS EN 60228 | BS EN 50290 | direttiva RoHS
Il cavo è progettato per applicazioni EIA RS-232 o RS-422, utilizzato come cavi per computer. Sono disponibili cavi a coppie multiple. Potrebbe essere ampiamente utilizzato per il controllo dei processi di produzione e Device Converter.
La schermatura individuale è opzionale. Il nastro al-PET e la schermatura in rame stagnato con treccia possono rendere il segnale e la data liberi da interferenze. È disponibile anche il nastro al-PET con filo di terra in rame stagnato.
Il materiale isolante S-PE, S-FPE potrebbe essere alternativo.
Sono disponibili entrambe le guaine in PVC o LSZH.

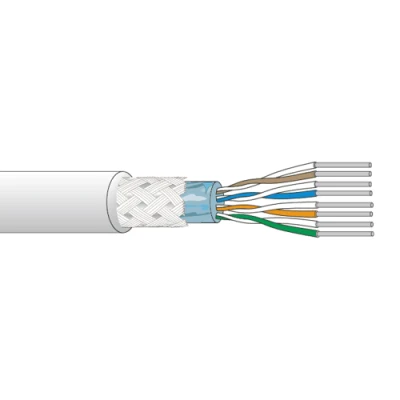

Costruzioni
Conduttore: Filo di rame stagnato intrecciato
ISOLAMENTO: S-PE, S-FPE
3. Cablaggio: Sovrapposizione di coppie di torsione
4. Schermato: Schermato singolarmente (opzionale)
Nastro al-PET con filo di massa in rame stagnato
Nastro al-PET e treccia in rame stagnato
5. Guaina: PVC/LSZH
Temperatura di installazione: Superiore a 0ºC
Temperatura di esercizio: -15ºC ~ 65ºC

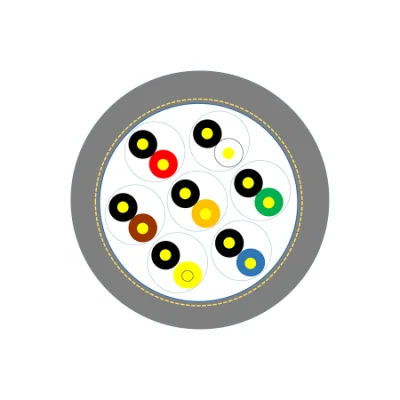

Identificazione dell'isolamento
| Prima coppia | Nero, rosso | 6a coppia | Nero, marrone |
| Seconda coppia | Nero, bianco | Settima coppia | Nero, arancione |
| Terza coppia | Nero, verde | Ottava coppia | Rosso, bianco |
| Quarta coppia | Nero, Blu | Nona coppia | Rosso, verde |
| Quinta coppia | Nero, giallo | 10° coppia | Rosso, Blu |
| Tensione di esercizio | 30 V. |
| Impedenza caratteristica | 100 Ω ± 15 Ω |
| Velocità di propagazione | S-FPE: 78%, SPE: 66% |
| Capacità | 55 pF/m per conduttore a conduttore |
| 95 pF/m per conduttore ad altro conduttore e schermo | |
| Direttore DCR | 91.80 Ω/km (max. @ 20°C) per 24 AWG |
| N. di parte | Costruzione del conduttore | Isolamento | Schermo | Guaina | |
| Materiale | Dimensioni | ||||
| AP9680 | TC | 3 x 2 x 24 AWG | S-PE | Alluminio | PVC |
| AP9681 | TC | 4 x 2 x 24 AWG | S-PE | Alluminio | PVC |
| AP9682 | TC | 6 x 2 x 24 AWG | S-PE | Alluminio | PVC |
| AP9683 | TC | 9x2x24 AWG | S-PE | Alluminio | PVC |
| AP9684 | TC | 12x2x24 AWG | S-PE | Alluminio | PVC |
| AP9829 | TC | 2 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9830 | TC | 3 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9831 | TC | 4 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9832 | TC | 5 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9839 | TC | 6 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9833 | TC | 7 x 2 x 24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9834 | TC | 9x2x24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9835 | TC | 10x2x24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9836 | TC | 12x2x24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9837 | TC | 18x2x24 AWG | S-PE | Al-foil + treccia | PVC |
| AP9829NH | TC | 2 x 2 x 24 AWG | S-PE | Al-foil + treccia | LSZH |
| AP8102 | TC | 2 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8103 | TC | 3 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8104 | TC | 4 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8105 | TC | 5 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8106 | TC | 6 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8107 | TC | 7 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8108 | TC | 8 x 2 x 24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8110 | TC | 10x2x24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8112 | TC | 12x2x24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8115 | TC | 15x2x24 AWG | S-FPE | Al-foil + treccia | PVC |
| AP8162 | TC | 2 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8163 | TC | 3 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8164 | TC | 4 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8165 | TC | 5 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8166 | TC | 6 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8167 | TC | 7 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8168 | TC | 8 x 2 x 24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8170 | TC | 10x2x24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| AP8175 | TC | 15x2x24 AWG | S-FPE | I/o al-foil + treccia | PVC |
| (Note: Altri core sono disponibili su richiesta). | |||||
Shanghai Aipu Waton Electronic Industries Co.,Ltd . È un'azienda high-tech che fornisce soluzioni complete per cavi e fili in rame a bassa tensione, cavi in fibra ottica, sistemi di cablaggio strutturati. I prodotti includono , ma non solo , cavo BMS, cavo equivalente Belden, cavo bus di campo, cavo per strumentazione, cavo di controllo industriale, cavo Ethernet, Accessori per cavi di rete.
Shanghai Aipu Electronic Wire & Cable System Co., Ltd., è stata fondata nel 1992. Attraverso anni di sviluppo, Aipu Waton è diventata un'impresa high-tech completa integrata con produzione, ricerca e sviluppo, vendite e assistenza, che raggiunge il capitale di gestione oltre 2000 milioni di RMB, area di fabbrica 80000m2, dipendenti circa 2000 (tra cui il personale di R&S più di 100). La nostra rete di mercato e di servizi copre quasi tutte le città di grandi e medie dimensioni in Cina.
Aipu Waton è l'azienda leader del settore, premiata come vice-direttore dell'associazione per l'industria della sicurezza e della protezione della Cina, e si impegna a creare un marchio famoso a livello internazionale come nostra responsabilità. Continuiamo ad espandere la capacità produttiva e a rinnovare la tecnologia e a migliorare il servizio, la gestione e la cultura aziendale in modo da fornire prodotti ad alto rapporto prestazioni-prezzo a tutti i nostri clienti.
Aipu Waton ha mantenuto un rapporto eccellente e a lungo termine con migliaia di clienti e si impegna a fondo per raggiungere lo sviluppo reciproco con loro.
Aipu Waton, il vostro partner affidabile.
1.D: Qual è il tuo MOQ?
R: Per i cavi di marca Aipu in stock MOQ è 305 m/1000 piedi, se per gli articoli personalizzati, il MOQ è 10 km.
D: Come ottenere un campione?
R: Scegli lo stile che desideri dal nostro sito web, fornisci l'indirizzo per noi per citare la tassa espressa. Se la tassa di trasporto potrebbe essere accettata, dopo aver ricevuto il pagamento, invieremo entro 7 giorni lavorativi per il prodotto in stock. Se per il prodotto personalizzato, ci vorranno circa 5-15 giorni. Sarebbe più comodo e felice per entrambi se disponeste di un conto Express Collect.
D: Siete un produttore o una società di commercio?
R: Siamo un produttore di cavi e fili ELV con 30 anni di esperienza nella produzione.
D: Puoi accettare personalizzazioni o progetti per noi?
R: Sì, tutti i nostri prodotti possono esportare come marchio o personalizzare come richiesta del cliente.
5. D: È possibile ottenere un campione gratuito?
R: Sì, i piccoli campioni sono gratuiti, e il costo di spedizione deve essere pagato dalla vostra azienda stimata.
D: Se voglio acquistare, come pagare?
R: Di solito, facciamo T/T con il 30% di deposito, il saldo contro la copia di B/L, o LC. Altri termini di pagamento sono negoziabili a seconda della richiesta del cliente.
7. D: Qual è il periodo di garanzia?
R: Forniamo 25 anni di garanzia per i prodotti di cablaggio.
| Data campione | 5-7 giorni lavorativi |
| Data di produzione | 4-8 settimane |
| MOD | 10 KM |
| Termine di pagamento | LC , TT |
| Etichetta e logo personalizzati | Disponibile |

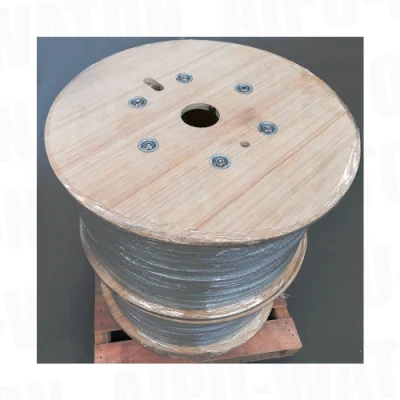

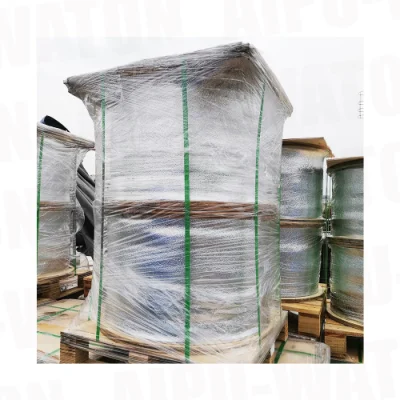

| Imballaggio | Bobina o tamburo per unità, cartone, tamburo o pallet per il trasporto |
| Termini di consegna | FOB Shanghai |
