Informazioni di Base.
Model No.
Wire and Cable
Forma Materiale
Filo tondo
Campo di applicazione
Lsoh / Flame -Retardant
Certificazione
ISO9001, CE, CCC, RoHS, VDE, GB/T Standard
Marca
Chanong Qing Teng
prodotto non funzionante
cavo iec 01 thw 60227, isolamento pvc 450/750 v 70c
tensione nominale
300/500V 450/750V
direttore
rame / alluminio
isolamento
pvc/xlpe
certificati
ISO CCC Ce RoHS
Origine
Shandong China, Shandong China
colore
rosso, giallo, blu, verde, giallo/verde, nero, ecc.
mod
100 metri

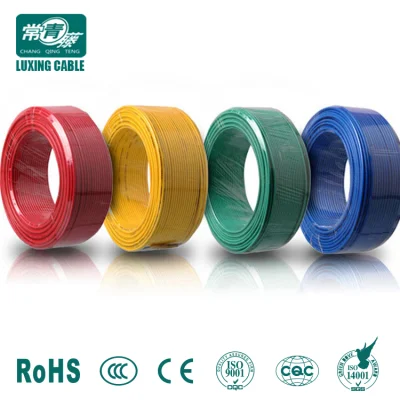

imballaggio
100 metri per rotolo
spedizione
via mare, in treno, in aereo
Pacchetto di Trasporto
100 Meter One Roll Then in Nylon Bags &Wooden Case
Specifiche
Packed in roll then in wooden case
Marchio
Luxing
Codice SA
8544492100
Capacità di Produzione
10000000000
Descrizione del Prodotto

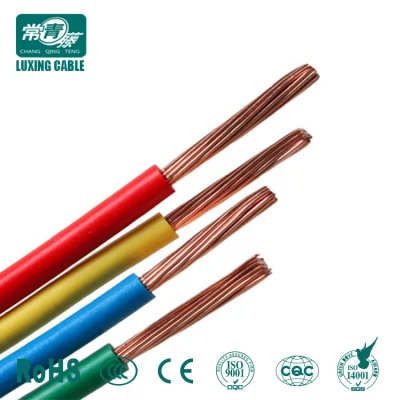

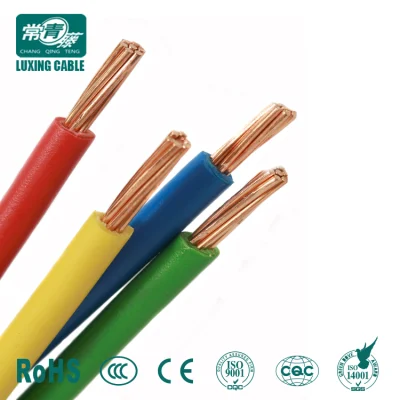

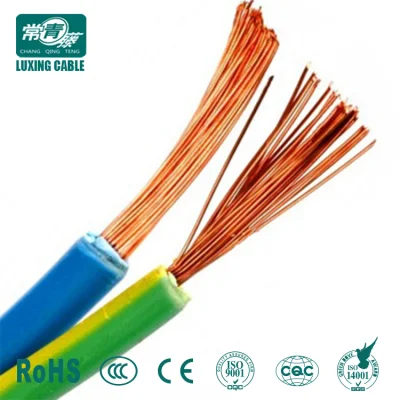

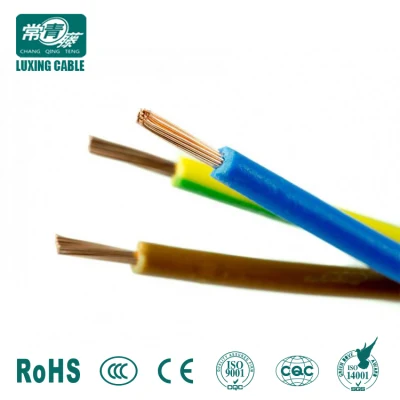

THW 60227 CAVO IEC 01, 450/750 V 70C ISOLATO IN PVC, CONDUTTORE SINGOLO
Dati tecnici
La fabbrica di cavi Luxing produce principalmente
| Descrizione | 450/750 V 70C ISOLATO IN PVC, CONDUTTORE SINGOLO |
| Direttore: | Conduttore in rame nudo |
| Isolamento: | Isolamento in PVC |
| Colore isolamento | Rosso, Blu, Verde, giallo, marrone, Nero, Grigio, Bianco, Rosa, arancione, Giallo/Verde |
| Intervallo di temperatura: | -30 - 70ºC |
| Tensione nominale: | 300/500V, 450/750 V. |
| Tensione di prova: | 2500 V. |
| Raggio di curvatura minimo: | 4D |
| Standard: | IEC 60227 |
| Sezione del conduttore | Costruzione del conduttore | Diametro esterno | Spessore isolamento | Resistenza del conduttore a 20 °C. | Resistenza di isolamento a 70 °C. | Peso Cu | Peso del cavo |
| nominale | min-max | nominale | max | min | circa | ||
| mm² | n x mm | mm | mm | Ω/km | MΩkm | kg/km | kg/km |
| 0.5 | 1 x 0.80 | 1.9 - 2.3 | 0.6 | 36.0 | 0.014 | 4.8 | 9 |
| 0.75 | 1 x 0.95 | 2.1 - 2.5 | 0.6 | 24.5 | 0.013 | 7.2 | 10 |
| 1 | 1 x 1.13 | 2.2 - 2.7 | 0.6 | 18.1 | 0.011 | 9.6 | 14 |
| 1.5 | 1 x 1.38 | 2.6 - 3.2 | 0.7 | 12.10 | 0.011 | 14.4 | 20 |
| 2.5 | 1 x 1.78 | 3.2 - 3.9 | 0.8 | 7.41 | 0.010 | 24.0 | 31 |
| 4 | 1 x 2.26 | 3.6 - 4.4 | 0.8 | 4.61 | 0.0087 | 38.4 | 46 |
| 6 | 1 x 2.70 | 4.1 - 5.0 | 0.8 | 3.08 | 0.0070 | 57.6 | 65 |
| 10 | 7 x 1.35 | 5.6 - 06.7 | 1.0 | 1.83 | 0.0067 | 96 | 120 |
| 16 | 7 x 1.70 | 6.4 - 07.8 | 1.0 | 1.150 | 0.0056 | 153.6 | 175 |
| 25 | 7 x 2.13 | 8.1 - 09.7 | 1.2 | 0.727 | 0.0053 | 240 | 275 |
| 35 | 7 x 2.52 | 9.0 - 10.9 | 1.2 | 0.524 | 0.0046 | 336 | 370 |
| 50 | 19 x 1.83 | 10.6 - 12.8 | 1.4 | 0.387 | 0.0046 | 480 | 500 |
| 70 | 19 x 2.17 | 12.1 - 14.6 | 1.4 | 0.268 | 0.0040 | 672 | 710 |
| 95 | 19 x 2.52 | 14.1 - 17.1 | 1.6 | 0.193 | 0.0039 | 912 | 970 |
| 120 | 37 x 2.03 | 15.6 - 18.8 | 1.6 | 0.153 | 0.0035 | 1152 | 1200 |
| 150 | 37 x 2.27 | 17.3 - 20.9 | 1.8 | 0.124 | 0.0035 | 1440 | 147 |
| Cavo elettrico 300/500V 450/750V | Conduttore AAC |
| Cavo isolato in PVC da 600/1000V | Conduttore AAAC |
| Cavo isolato XLPE 600/1000V | Conduttore ACSR |
| Cavo di alimentazione da 1.8/3KV a 26/35KV | OPGW |
| Cavo sotterraneo corazzato | Cavo ABC |
| Cavo di comando e cavi della strumentazione | Cavo in gomma |
