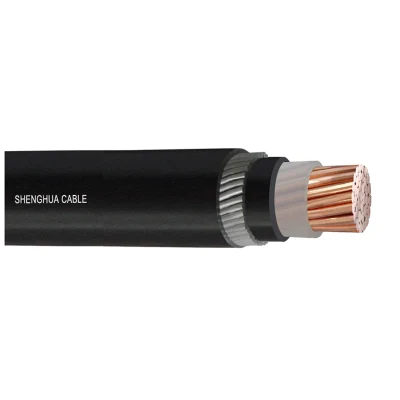

Cavo elettrico in rame nudo da 240 mm XLPE 1 conduttore corazzato in fabbrica Cavo di alimentazione

Cavo di alimentazione in rame nudo da 240 mm XLPE 1 conduttore corazzato, prodotto in fabbrica. Acquista direttamente dal produttore. Spedizione veloce.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
CU/XLPE/SWA/PVC-0.6/1KV 3x185+1x95 mm2
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, CE, RoHS, VDE
Modello
Yjv32
Marca
Shanghai Shenghua
corazzato
filo di acciaio zincato
direttore
rame steso
isolamento
xlpe
colore isolamento
rosso,nero,giallo,verde
giacca
pvc
guaina interna
pvc
tensione nominale
600/1000V
standard
IEC60502
raggio di curvatura
diam. esterno cavo 12x
tensione di prova
3,5 kv/5 min
campione
gratis
applica
centrale elettrica
temp. di esercizio
90 ºc
certificato
kema
diam. di swa
2,5 mm
Pacchetto di Trasporto
500m/Reel
Specifiche
3x185+1x95
Marchio
SHAN CABLE
Origine
Shanghai China
Codice SA
8544492100
Capacità di Produzione
9853km/Week

Descrizione del Prodotto

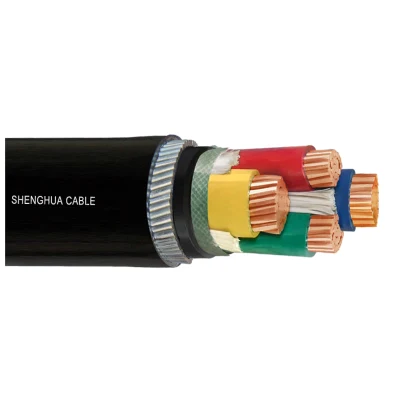

Cavo elettrico isolato XLPE corazzato metallico in acciaio CU/XLPE/SWA/PVC-0.6/1KV 3x185+1x95 mm2

Struttura:

Conduttore     : conduttore in rame intrecciato compatto, Cl.2 secondo IEC 60228
Isolamento     : XLPE(polietilene reticolato) con valore nominale di 90 OC
Rivestimento interno : PVC
Armatura      : filo di acciaio zincato
Guaina        : PVC tipo ST2 a norma IEC 60502, nera
Designazione codice:
YJ: Isolamento XLPE
V: Guaina in PVC
32: Armatura in filo di acciaio zincato
ZR: Ignifugo
Applicazioni:
Applicare su alberi, acqua e terreno, in grado di sopportare la maggiore pressione positiva.
Standard:
INTERNAZIONALE: IEC 60502, IEC 60228, IEC 60332
Cina: GB/T 12706.1-2008
Altri standard, quali BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 0.6 / 1 kV
Temperatura massima del conduttore: In condizioni normali (90 OC), di emergenza (130OC) o di cortocircuito non superiore a 5 s (250ºC).
Min.  Temp. Ambiente   0 OC, dopo l'installazione e solo quando il cavo è in una posizione fissa
Min. Raggio di curvatura: 12 x diametro esterno cavo
Certificati:
CE, RoHS, CCC, KEMA e altri su richiesta

Specifiche dettagliate:

Nom. Sezione del conduttore Trefoli
N./diam. Del conduttore 		Spessore isolamento Spessore rivestimento interno Diam. Di filo armatura Spessore guaina Circa D.E. Circa
Peso 		Max. Resistenza D.C del conduttore (20 ºC) Tensione di prova A.C Corrente nominale
mm2 pc/mm mm     mm (mm) kg/km Ω /km KV/5 min In aria (A) In suolo(A)
2 × 1.5 1/1.38 0.7 1.0 0.9 1.8 15.0 330 12.1 3.5 20 27
2 × 2.5 1/1.78 0.7 1.0 0.9 1.8 16.0 376 7.41 3.5 26 35
2 × 4 1/2.25 0.7 1.0 0.9 1.8 17.0 554 4.61 3.5 34 45
2 × 6 1/2.76 0.7 1.0 0.9 1.8 18.2 633 3.08 3.5 43 57
2 × 10 7/1.38 0.7 1.0 1.25 1.8 21.0 797 1.83 3.5 60 77
2 × 16 7/1.78 0.7 1.0 1.60 1.8 23.5 1124 1.15 3.5 83 105
2 × 25 7/2.14 0.9 1.0 1.6 1.8 26.0 1417 0.727 3.5 105 125
2 × 35 7/2.52 0.9 1.0 1.6 1.8 30.5 1694 0.524 3.5 125 155
2 × 50 10/2.52 1.0 1.0 1.6 1.8 27.0 1787 0.387 3.5 160 185
2 × 70 14/2.52 1.1 1.0 1.6 2 30.0 2181 0.268 3.5 200 225
2 × 95 19/2.52 1.1 1.2 1.6 2.1 34.0 2768 0.193 3.5 245 270
2 × 120 24/2.52 1.2 1.2 2.0 2.2 36.5 3500 0.153 3.5 285 310
2 × 150 30/2.52 1.4 1.2 2.0 2.4 42.0 4233 0.124 3.5 325 345
2 × 185 37/2.52 1.6 1.2 2.0 2.5 45.0 4979 0.0991 3.5 375 390
3 × 1.5 1/1.38 0.7 1.0 0.9 1.8 15.8 359 12.1 3.5 20 27
3 × 2.5 1/1.78 0.7 1.0 0.9 1.8 16.8 415 7.41 3.5 26 35
3 × 4 1/2.25 0.7 1.0 0.9 1.8 18.0 611 4.61 3.5 34 45
3 × 6 1/2.76 0.7 1.0 0.9 1.8 19.0 718 3.08 3.5 43 57
3 × 10 7/1.38 0.7 1.0 1.25 1.8 22.0 937 1.83 3.5 60 77
3 × 16 7/1.78 0.7 1.0 1.60 1.8 24.5 1318 1.15 3.5 83 105
3 × 25 7/2.14 0.9 1.0 1.6 1.8 29.2 1707 0.727 3.5 105 125
3 × 35 7/2.52 0.9 1.0 1.6 1.8 32.5 2071 0.524 3.5 125 155
3 × 50 10/2.52 1.0 1.0 1.6 1.9 33.0 2405 0.387 3.5 160 185
3 × 70 14/2.52 1.1 1.0 1.6 2.0 37.0 3084 0.268 3.5 200 225
3 × 95 19/2.52 1.1 1.2 1.6 2.1 43.0 4126 0.193 3.5 245 270
3 × 120 24/2.52 1.2 1.2 2.0 2.3 45.0 4901 0.153 3.5 285 310
3 × 150 30/2.52 1.4 1.4 2.0 2.4 51.0 6365 0.124 3.5 325 345
3 × 185 37/2.52 1.6 1.4 2.0 2.6 56.0 7555 0.0991 3.5 375 390
3 × 240 48/2.52 1.7 1.4 2.5 2.8 62.0 9284 0.0754 3.5 440 450
3 × 300 61/2.52 1.8 1.6 2.5 3.0 67.0 11226 0.0601 3.5 505 515
3 × 400 61/2.97 2.0 1.6 2.5 3.2 74.0 15714 0.0470 3.5 570 575
4 × 4 1/2.25 0.7 1.0 0.9 1.8 18.0 699 4.61 3.5 34 45
4 × 6 1/2.76 0.7 1.0 1.25 1.8 19.0 820 3.08 3.5 43 57
4 × 10 7/1.38 0.7 1.0 1.25 1.8 22.0 1233 1.83 3.5 60 77
4 × 16 7/1.78 0.7 1.0 1.6 1.8 24.5 1550 1.15 3.5 83 105
4 × 25 7/2.14 0.9 1.0 1.6 1.8 29.2 2036 0.727 3.5 105 125
4 × 35 7/2.52 0.9 1.0 2.0 1.9 32.5 2501 0.524 3.5 125 155
4 × 50 10/2.52 1.0 1.0 2.0 2.0 33.0 3064 0.387 3.5 160 185
4 × 70 14/2.52 1.1 1.0 2.0 2.1 37.0 3974 0.268 3.5 200 225
4 × 95 19/2.52 1.1 1.2 2.0 2.3 43.0 5032 0.193 3.5 245 270
4 × 120 24/2.52 1.2 1.2 2.5 2.5 45.0 6327 0.153 3.5 285 310
4 × 150 30/2.52 1.4 1.4 2.5 2.7 51.0 7765 0.124 3.5 325 345
4 × 185 37/2.52 1.6 1.4 2.5 2.8 56.0 9205 0.0991 3.5 375 390
4 × 240 48/2.52 1.7 1.4 2.5 3.0 62.0 11444 0.0754 3.5 440 450
4 × 300 61/2.52 1.8 1.6 2.5 3.2 67.0 13830 0.0601 3.5 505 515
4 × 400 61/2.97 2.0 1.6 3.15 3.5 74.0 19673 0.0470 3.5 570 575
5 × 4 1/2.25 0.7 1.0 1.25 1.8 20.0 783 4.61 3.5 34 45
5 × 6 1/2.76 0.7 1.0 1.25 1.8 22.4 946 3.08 3.5 43 57
5× 10 7/1.38 0.7 1.0 1.6 1.8 25.8 1398 1.83 3.5 60 77
5 × 16 7/1.78 0.7 1.0 1.6 1.8 29.0 1784 1.15 3.5 83 105
5 × 25 7/2.14 0.9 1.0 1.6 1.8 34.2 2378 0.727 3.5 105 125
5 × 35 7/2.52 0.9 1.0 1.6 1.9 37.8 3237 0.524 3.5 125 155
5× 50 10/2.52 1.0 1.2 2.0 2.1 43.2 3994 0.387 3.5 160 185
5× 70 14/2.52 1.1 1.2 2.0 2.3 49.0 5514 0.268 3.5 200 225
5× 95 19/2.52 1.1 1.4 2.5 2.5 55.0 6816 0.193 3.5 245 270
5 × 120 24/2.52 1.2 1.4 2.5 2.6 61.0 8174 0.153 3.5 285 310
5 × 150 30/2.52 1.4 1.4 2.5 2.8 67.8 9859 0.124 3.5 325 345
5 × 185 37/2.52 1.6 1.6 2.5 3.0 74.3 11805 0.0991 3.5 375 390
5 × 240 48/2.52 1.7 1.6 3.2 3.3 83.0 15706 0.0754 3.5 440 450
3 × 4+ 1 × 2.5 1/2.25+1/1.38 0.7 1.0 0.9 1.8 18.7 624 4.61 3.5 34 45
3 × 6+ 1 × 4 1/2.76+1/2.25 0.7 1.0 0.9 1.8 20.0 752 3.08 3.5 43 57
3 × 10+ 1 × 6 1.38/2.8+1/7 0.7 1.0 1.25 1.8 23.3 1154 1.83 3.5 60 77
3 × 16+ 1 × 10 1.78/7+7/1.38 0.7 1.0 1.25 1.8 25.8 1456 1.15 3.5 83 105
3 × 25+ 1 × 16 2.14/7+7/1.78 0.9 1.0 1.6 1.8 30.0 1905 0.727 3.5 105 125
3 × 35+ 1 × 16 2.52/7+7/1.78 0.9 1.0 1.6 1.8 33.0 2259 0.524 3.5 125 155
3 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.0 1.6 1.9 35.5 2705 0.387 3.5 160 185
3 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.0 2.0 2.0 41.0 3729 0.268 3.5 200 225
3 × 95+ 1 × 50 19/2.52+10/2.52 1.1 1.2 2.0 2.1 46.0 4732 0.193 3.5 245 270
3 × 120+ 1 × 70 24/2.52+14/2.52 1.2 1.2 2.0 2.3 51.0 6071 0.153 3.5 285 310
3 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2.5 2.4 56.5 7198 0.124 3.5 325 345
3 × 185+ 1 × 95 37/2.52+19/2.52 1.6 1.4 2.5 2.6 62.0 8558 0.0991 3.5 375 390
3 × 240+ 1 × 120 48/2.52+24/2.52 1.7 1.4 2.5 2.8 68.0 10580 0.0754 3.5 440 450
3 × 300+ 1 × 150 61/2.52+30/2.52 1.8 1.6 2.5 3.0 75.0 12742 0.0601 3.5 505 515
3 × 4+ 2 × 2.5 1/2.25+1/1.38 0.7 1.0 0.9 1.8 18.7 735 4.61 3.5 34 45
3 × 6+ 2 × 4 1/2.76+1/2.25 0.7 1.0 1.25 1.8 21.0 879 3.08 3.5 43 57
3 × 10+ 2 × 6 1.38/2.8+1/7 0.7 1.0 1.25 1.8 24.2 1263 1.83 3.5 60 77
3 × 16+ 2 × 10 1.78/7+7/1.38 0.7 1.0 1.6 1.8 27.5 1616 1.15 3.5 83 105
3 × 25+ 2 × 16 2.14/7+7/1.78 0.9 1.0 1.6 1.8 32.5 2142 0.727 3.5 105 125
3 × 35+ 2 × 16 2.52/7+7/1.78 0.9 1.0 1.6 1.9 35.5 2492 0.524 3.5 125 155
3 × 50+ 2 × 25 10/2.52+7/2.14 1.0 1.0 2.0 2.2 40.0 3408 0.387 3.5 160 185
3 × 70+ 2 × 35 14/2.52+7/2.52 1.1 1.0 2.0 2.4 45.6 4338 0.268 3.5 200 225
3 × 95+ 2 × 50 19/2.52+10/2.52 1.1 1.2 2.0 2.6 50.0 5374 0.193 3.5 245 270
3 × 120+ 2 × 70 24/2.52+14/2.52 1.2 1.2 2.5 2.7 56.9 7145 0.153 3.5 285 310
3 × 150+ 2 × 70 30/2.52+14/2.52 1.4 1.4 2.5 2.9 62.4 8076 0.124 3.5 325 345
3 × 185+ 2 × 95 37/2.52+19/2.52 1.6 1.4 2.5 3.0 67.6 9779 0.0991 3.5 375 390
3 × 240+ 2 × 120 48/2.52+24/2.52 1.7 1.4 2.5 3.2 73.8 12024 0.0754 3.5 440 450
3 × 300+ 2 × 150 61/2.52+30/2.52 1.8 1.6 3.15 3.4 83.0 14366 0.0601 3.5 505 515
4 × 4+ 1 × 2.5 1/2.25+1/1.38 0.7 1.0 0.9 1.8 20.0 752 4.61 3.5 34 45
4 × 6+ 1 × 4 1/2.76+1/2.25 0.7 1.0 1.25 1.8 21.5 913 3.08 3.5 43 57
4 × 10+ 1 × 6 1.38/2.8+1/7 0.7 1.0 1.25 1.8 25.0 1323 1.83 3.5 60 77
4 × 16+ 1 × 10 1.78/7+7/1.38 0.7 1.0 1.6 1.8 28.6 1691 1.15 3.5 83 105
4 × 25+ 1 × 16 2.14/7+7/1.78 0.9 1.0 1.6 1.8 33.5 2256 0.727 3.5 105 125
4 × 35+ 1 × 16 2.52/7+7/1.78 0.9 1.0 1.6 1.9 36.0 2957 0.524 3.5 125 155
4 × 50+ 1 × 25 10/2.52+7/2.14 1.0 1.2 2.0 2.2 42.0 3643 0.387 3.5 160 185
4 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.2 2.0 2.4 47.0 4614 0.268 3.5 200 225
4 × 95+ 1 × 50 19/2.52+10/2.52 1.1 1.2 2.0 2.6 51.2 6140 0.193 3.5 245 270
4 × 120+ 1 × 70 24/2.52+14/2.52 1.2 1.4 2.5 2.8 59.0 7544 0.153 3.5 285 310
4 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2.5 3.0 64.0 8733 0.124 3.5 325 345
4 × 185+ 1 × 95 37/2.52+19/2.52 1.6 1.6 2.5 3.1 71.0 10597 0.0991 3.5 375 390
4 × 240+ 1 × 120 48/2.52+24/2.52 1.7 1.6 2.5 3.3 78.0 13029 0.0754 3.5 440 450
4 × 300+ 1 × 150 61/2.52+30/2.52 1.8 1.6 3.15 3.5 88.0 17172 0.0601 3.5 505 515

Imballaggio e imballaggio foto

500 m/tamburo di legno o 1000 m/tamburo di legno.
