Cavo elettrico a fascio cavi per antenna aerea aerea isolata XLPE con conduttore in alluminio da 0.6/1 kv, cavo duplex/triplex/quadruplex Service Drop/Ud/ABC in bundle

Cavo Elettrico a Fascio Cavi per Antenna Aerea Isolata XLPE con Conduttore in Alluminio da 0.6/1 kV - Prodotto da Fabbrica - Vendita Online. Scopri le offerte!
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
Douplex/Triple/Quadruplex Service Drop ABC Cable
Wire Materiale del centro
Aluminum or Copper
Certificazione
ISO, CCC, CE, RoHS, VDE, TUV, Psb, SABS, Kema
Modello
ABC Cable, Service Drop Wire
Marca
Rneda
tensione nominale
600 v, 0.6/1 kv
standard
IEC502, 227, NF C 33-209
modello di cavo
cavo abc, cavo del fascio di antenne
sezione trasversale del conduttore
16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2
core
come le vostre esigenze
nome
cavo di derivazione di servizio cavo abc
dimensioni
duplex / triplex / quadruplex
dimensioni awg
4-477 awg o kcmil
campione
campione gratuito disponibile
carattere
loscia, anti uv
Pacchetto di Trasporto
Standard Export Wooden Reel or Coil
Specifiche
IEC, BS, DIN, ASTM, IECA NFC
Marchio
RNEDA
Origine
Tangshan. Hebei. China
Codice SA
8544492100
Capacità di Produzione
500000meter Per Month

Descrizione del Prodotto

Produciamo il cavo elettrico ABC utilizzato per la linea aerea (duplex, triplex, quadruplex) secondo lo standard IEC, ASTM ANSI/ICEA S-76-474    NF C 33-209.

Cavo ABC LV (cavo bundle antenna) con conduttore AAAC
Il cavo di interruzione di servizio (CAVO ABC) viene utilizzato principalmente per la trasmissione di potenza elettrica, Duplex, Triplex, Quadruplex.
Il cavo di caduta di servizio (CAVO ABC) è utilizzato principalmente per la trasmissione di energia elettrica, la ricostruzione di aree urbane e forestali. Possono migliorare la sicurezza e la dipendenza dalla rete elettrica di cavi.

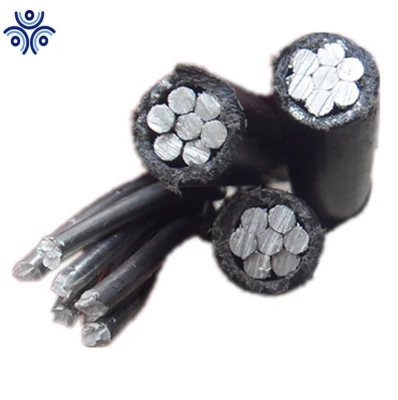

CAVO  ABC cavo di derivazione di servizio TIPO UNO
Cavo ABC - cavo antenna: Viene utilizzato principalmente per la trasmissione di energia elettrica, la ricostruzione di aree urbane e forestali. Possono migliorare la sicurezza e la dipendenza dalla rete elettrica di cavi.

Applicazioni:  Fornitura di servizi aerei a 120 volt per servizi temporanei in cantieri edili, illuminazione esterna o stradale. Per la manutenzione a 600 volt o meno a una temperatura del conduttore massima di 75.

Costruzione

Struttura del conduttore di fase: Il conduttore di fase è in lega di alluminio 1350-H19, trafilato duro, compresso a filamento concentrico.

Struttura del conduttore neutro
I cavi assemblati sono disponibili con i seguenti conduttori neutri:

Conduttori in alluminio, acciaio rivestito rinforzato (ACSR), a trefolo concentrico

Lega di alluminio 1350-H19, trafilata, a trefolo concentrico

Lega di alluminio 6201-T81, a trefolo concentrico
Materiale isolante
L'isolamento standard sul conduttore di fase è nero a bassa densità Polietilene reticolato (XLPE)

In alternativa, su richiesta è disponibile un isolamento in polietilene lineare a bassa densità nero (LLDPE) con una temperatura nominale di 75°C.

Standard
1. Filo di alluminio B-230, 1350-H19 per uso elettrico.
2. Conduttori in alluminio B-231, a trefolo concentrico.
3. Conduttori in alluminio B-232, a trefolo concentrico, con rivestimento in acciaio rinforzato (ACSR).
4. B-399 conduttori in lega di alluminio 6201-T81 concentrici-Lay_trefuled.
5. Filo conduttore in acciaio zincato B498 per conduttori in alluminio, rinforzato in acciaio (ACSR).
6. Il cavo di derivazione per il servizio duplex soddisfa o supera tutti i requisiti applicabili della norma ANSI/ICEA S-76-474

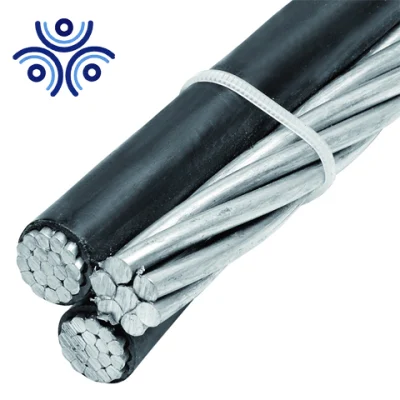

Conduttore in alluminio a caduta per servizio duplex


Codice Conduttore di fase Messenger neutro Peso per Valore nominale(Amp)
Nome 1000 piedi (lb)
  Dimensioni Strand Isolamento Dimensioni * Strand Rottura XLP POLY XLP POLY
  AWG spessore AWG forza
    (MLS)   (lb)
AAC
Pekingese 6 fisso 45 6 7/p 563 63.5 61.7 70 70
Collie 6 7/p 45 6 7/p 563 66.8 63.1 70 70
Dachshund 4 fisso 45 4 7/p 881 95.5 93.4 90 90
Spagnolo 4 7/p 45 4 7/p 881 101 95.4 90 90
Doberman 2 7/p 45 2 7/p 1,350 153 145.7 120 120
Malemute 1/0 19/p 60 1/0 7/p 1,990 243 234.2 160 160
ACSR NEUTRO-MESSENGER
Impostazione 6 fisso 45 6 '6/1 1.19 75 73.2 70 70
Pastore 6 7/p 45 6 '6/2 1.19 78.3 74.6 70 70
Eskimo 4 fisso 45 4 '6/3 1.86 114 111.6 90 90
Terrier 4 7/p 45 4 '6/4 1.86 119 113.6 90 90
Chow 2 7/p 45 2 '6/5 2.85 182 174.7 120 120
Toro 1/0 19/p 60 1/0 '6/6 4.38 289 280.3 160 160
6201 IN LEGA NEUTRO-MESSENGER
Chihuahua 6 fisso 45 6 7/p 1,110 67.6 65.8 70 70
Vizsla 6 7/p 45 6 7/p 1,110 70.9 67.2 70 70
Harrier 4 fisso 45 4 7/p 1,760 102 99.9 90 90
Frusta 4 7/p 45 4 7/p 1,760 107 101.9 90 90
Schnauzer 2 7/p 45 2 7/p 2,800 163 156.2 120 120
Heeler 1/0 19/p 60 1/0 7/p 4,460 259 250.8 160 160

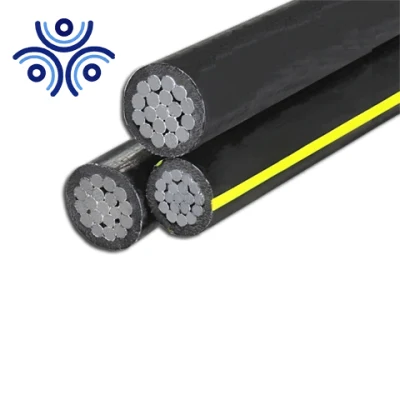

 Conduttore in alluminio a caduta triplex Service
Codice Conduttore di fase Messenger neutro Peso per Ampacità (Amp)
Nome 1000 piedi (lb)
  Dimensioni Cordatura Isolamento Dimensioni Cordatura Rottura XLP POLY XLP POLY
  AWG spessore AWG forza
    (MLS)   (lb)
6201 IN LEGA NEUTRO-MESSENGER
Minex 6 fisso 45 6 7 1,110 106.6 102.9 85 70
HIPPA 6 7/p 45 6 7 1,110 113.2 105.7 85 70
Gamberi 4 fisso 45 4 7 1,760 158.4 154.1 115 90
Barnacles 4 7/p 45 4 7 1,760 168.3 158.2 115 90
Gamberetti 2 7/p 45 2 7 2,800 253.7 239.7 150 120
Gammarus 1/0 7/p 60 1/0 7 4,460 411.7 386 205 160
Scheda 1/0 19/p 60 1/0 7 4,460 402.7 386 205 160
Dungenese 2/0 7/p 60 2/0 7 5,390 506.8 476.3 235 185
Ciclopi 2/0 19/p 60 2/0 7 5,390 495.3 476.3 235 185
Immagine 3/0 19/p 60 3/0 7 6,790 611.4 589.1 275 215
Lepas 4/0 19/p 60 4/0 7 8,560 757.1 730.5 315 245
6201 LEGA RIDOTTA NEUTRO-MESSENGER
Artemia 4 fisso 45 6 7 1,110 141.4 137.1 115 90
Granchio 4 7/p 45 6 7 1,110 151.3 141.2 115 90
Solaster 2 7/p 45 4 7 1,760 226.6 212.6 150 120
Sandgranb 1/0 7/p 60 2 7 2,800 368.8 343.1 205 160
Echino 1/0 19/p 60 2 7 2,800 358.8 343.1 205 160
Gamberi 2/0 7/p 60 1 7 3,530 452.6 422.5 235 185
Sipho 2/0 19/p 60 1 7 3,530 441 422.5 235 185
Fulgar 3/0 19/p 60 1/0 7 4,460 543.4 521.1 275 215
Arca 4/0 19/p 60 2/0 7 5,390 671.2 644.6 315 245
MESSENGER NEUTRO AAC
Haiotis 6 fisso 45 6 7 563 102.5 98.8 85 70
Rotula 6 7/p 45 6 7 563 109.1 101.6 85 70
Fusus 4 fisso 45 4 7 881 151.9 147.6 115 90
Oyster 4 7/p 45 4 7 881 161.8 151.7 115 90
Clam 2 7/p 45 2 7 1,350 243.2 229.2 150 120
Murex 1/0 7/p 60 1/0 7 1,990 395.1 369.4 205 160
Porpora 1/0 19/p 60 1/0 7 1,990 386.1 369.4 205 160
Nassa 2/0 7/p 60 2/0 7 2,510 485.8 455.3 235 185
Melita 3/0 19/p 60 3/0 19 3,310 585.2 562.9 275 215
Portunus 4/0 19/p 60 4/0 19 4,020 723.9 697.3 315 245
Nannynose 336.4 19/p 80 336 19 6,146 1160 1118 420 325
CON MESSENGER ACSR DI DIMENSIONI STANDARD
Paludina 6 fisso 45 6 '6/1 1,190 114 113 85 70
Voluta 6 7/p 45 6 '6/1 1,190 120 113 85 70
Whelk 4 fisso 45 4 '6/1 1,860 169 165 115 90
Perinkle 4 7/p 45 4 '6/1 1,860 176 172 115 90
Conch 2 7/p 45 2 '6/1 2,850 267 261 150 120
Neritina 1/0 7/p 60 1/0 '6/1 4,380 530 419 205 160
Cenia 1/0 19/p 60 1/0 '6/1 4,380 426 416 205 160
Runcina 2/0 7/p 60 2/0 '6/1 5,310 530 519 235 185
Triton 2/0 19/p 60 2/0 '6/1 5,310 526 514 235 185
Cherrystone 3/0 7/p 60 3/0 '6/1 6,620 656 643 250 200
Mursia 3/0 19/p 60 3/0 '6/1 6,620 650 638 250 200
Rasoio 4/0 7/p 60 4/0 '6/1 8,350 814 799 315 245
Zuzara 4/0 19/p 60 4/0 '6/1 8,350 805 792 315 245
Limpet 336.4 19/p 80 336 '6/1 8,680 1209 1167 420 325
CON ACSR MESSENGER DI DIMENSIONI RIDOTTE
Capesante 4 Fisso 45 6 '6/1 1,190 148 144 115 90
Bus stromato 4 7/p 45 6 '6/1 1,190 158 148 115 90
Increspatura 2 7/ w 45 4 '6/1 1,860 233 227 150 120
Janthina 1/0 7/ w 60 2 '6/1 2,850 376 365 205 160
Ranella 1/0 19/ w 60 2 '6/1 2,850 372 362 205 160

Conduttore in alluminio a caduta Quadruplex Service
Codice Conduttore di fase Messenger neutro Peso per Valore nominale(Amp)
Nome 1000 piedi (lb)
  Dimensioni Strand Isolamento Dimensioni Strand Rottura XLP POLY XLP POLY
  AWG spessore AWG forza
    (MLS)   (lb)
MESSENGER NEUTRO AAC
Clydesdale 4 Fisso 45 4 7 881 208 201.8 100 80
Pinto 4 7/p 45 4 7 881 223 207.9 100 80
Mustang 2 7/p 45 2 7 1,350 333 312.6 135 105
Criollo 1/0 19/p 60 1/0 7 1,990 529 504.5 180 140
Percheron 2/0 19/p 60 2/0 7 2,510 649 620.5 205 160
Hanovero 3/0 19/p 60 3/0 19 3,310 799 765.6 235 185
Oldenburg 4/0 19/p 60 4/0 19 4,020 986 946.7 275 210
Lippizaner 336.4 19/p 80 336.4 19 6,146 1,546 1,519.20 370 280
ACSR NEUTRO-MESSNGER
Morochuca 6 Fisso 45 6 '6/1 1,190 152 147.4 75 60
Chola 6 7/p 45 6 '6/1 1,190 162 151.7 75 60
Morgan 4 Fisso 45 4 '6/1 1,860 226 220 100 80
Hackney 4 7/p 45 4 '6/1 1,860 241 226.1 100 80
Palomino 2 7/p 45 2 '6/1 2,850 362 342.6 135 105
Costena 1/0 19/p 60 1/0 '6/1 4,380 575 550.6 180 140
Grullo 2/0 19/p 60 2/0 '6/1 5,310 707 678.7 205 160
Suffolk 3/0 19/p 60 3/0 '6/1 6,620 872 838.9 235 185
Appaloosa 4/0 19/p 60 4/0 '6/1 8,350 1079 1039.2 275 210
Bronco 336.4 19/p 80 336.4 '18/1 8,580 1613 1568.2 370 280
Gelding 336.4 19/p 80 4/0 '6/1 8,350 1548 1494.3 370 280

6201 IN LEGA NEUTRO-MESSENGER
Baia 6 Fisso 45 6 7 1,110 145 140 75 60
Pullman francese 6 7/p 45 6 7 1,110 155 144.3 75 60
Tedesco Coach 4 Fisso 45 4 7 1,760 214 208.3 100 80
Arabo 4 7/p 45 4 7 1,760 229 214.4 100 80
Belga 2 7/p 45 2 7 2,800 344 323.1 135 105
Shetland 1/0 19/p 60 1/0 7 4,460 546 521.1 180 140
Purosangue 2/0 19/p 60 2/0 7 5,390 670 641.5 205 160
Trotter 3/0 19/p 60 3/0 7 6,790 825 791.8 235 185
Camminare  4/0 19/p 60 4/0 7 8,560 1019 979.7 275 210

CAVO ABC cavo antenna in bundle tipo DUE da 0.6/1kv con conduttore in alluminio
Standard:
GB12527-91, IEC502, BS7870-5
Altri standard, quali   BS, DIN e ICEA, su richiesta
Costruzioni:
Conduttore: Conduttore in alluminio rotondo, intrecciato e compatto
ISOLAMENTO: HDPE, XLPE, PVC
Applicazione:
I cavi per antenna sono una struttura di compromesso tra i cavi di alimentazione e i conduttori sospesi. Si preferisce utilizzare cavi ABC invece di conduttori non isolati su reti a bassa tensione. I cavi ABC sono utilizzati soprattutto in aree dove il costo delle reti sotterranee è costoso e anche per l'elettrificazione di aree rurali come i villaggi. I fasci possono includere uno o due conduttori aggiuntivi per l'illuminazione pubblica e le coppie di controllo.
Specifiche:

Sezione trasversale del conduttore   Min. N. di fili per conduttore Spessore isolamento Max media D.O. per nucleo singolo   Resistenza max. Conduttore a 20ºC   Resistenza isolata minima alla temperatura di esercizio nominale Forza di rottura del cavo
(mm2) (mm) (mm) (mm) (Ω/km) (MΩ.km)

2x10 6 1 6.5x13.0 3.08 0.0067 0.67 1650
2x16 6 1.2 8.0x16.0 1.91 0.0065 0.65 2512
2 x 25 6 1.2 9.4x18.8 1.2 0.0054 0.54 3762
2x35 6 1.4 11.0x22.0 0.868 0.0054 0.54 5177
2 x 50 6 1.4 12,3x24,6 0.641 0.0046 0.46 7011
2x70 12 1.4 14,1x28,2 0.443 0.004 0.4 10354
2x95 15 1.6 16,5x33,0 0.32 0.0039 0.39 13727
2x120 15 1.6 18.1x36.2 0.252 0.0035 0.35 17339
2x150 15 1.8 20,2 x 40,4 0.206 0.0035 0.35 21033
2x185 30 2 22,5x45,0 0.164 0.0035 0.35 26732
2 x 240 30 2.2 25,6x51.2 0.125 0.0034 0.34 34679
4x10 6 1 6.5x260 3.08 0.0067 0.67 1650
4x16 6 1.2 8.0x32.0 1.91 0.0065 0.65 2512
4x25 6 1.2 9.4x37.6 1.2 0.0054 0.54 3762
4x35 6 1.4 11.0x44,0 0.868 0.0054 0.54 5177
4x50 6 1.4 12,3x49,2 0.641 0.0046 0.46 7011
4x70 12 1.4 14,1x56,4 0.443 0.004 0.4 10354
4x95 15 1.6 16,5x66,0 0.32 0.0039 0.39 13727
4x120 15 1.6 18,1x72,4 0.252 0.0035 0.35 17339
4x150 15 1.8 20,2 x 80,8 0.206 0.0035 0.35 21033
4x185 30 2 22,5x90,0 0.164 0.0035 0.35 26732
4x240 30 2.2 25,6x102,4 0.125 0.0034 0.34 3467
