Informazioni di Base.
Model No.
flat cable
Forma Materiale
Filo tondo
Campo di applicazione
Ritardante di fiamma
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Jinshui
Pacchetto di Trasporto
in Coils
Specifiche
100m/ coil
Marchio
JInshui
Origine
China
Codice SA
8544492100
Capacità di Produzione
50000m/Day
Descrizione del Prodotto

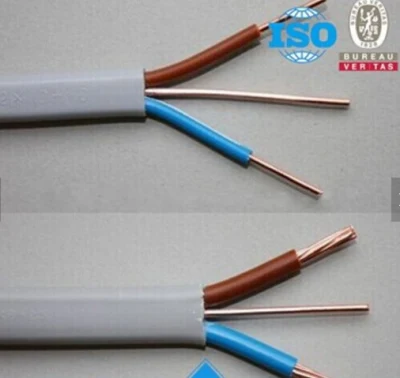

Struttura del cavo
- - trefoli di rame puro
- cordanti secondo IEC 60228 CL-1 o 2
- isolamento in PVC tipo TI1 a BS 7655
- il nucleo o le anime devono essere disposti parallelamente il conduttore di protezione del circuito non isolato
- per i nuclei doppi, il conduttore protettivo è posizionato centralmente tra i nuclei nello stesso piano
- per 3 nuclei, il conduttore protettivo è posizionato centralmente tra i nuclei neri e grigi sullo stesso piano
- guaina in PVC tipo T6 a BS 7655
Identificazione del nucleo
- 2 conduttori: Marrone e blu, oppure, per cavi 2 × 1.0 e 2 × 1.5, marrone e marrone
3 nuclei: Marrone, nero (nucleo centrale) e grigio
Caratteristiche tecniche
- - tensione di esercizio: 300/500v
- tensione di prova: 2000 V.
- raggio di curvatura minimo: 4xdiametro esterno
- temperatura di flessione: Da -15º C a +70º C.
- temperatura di cortocircuito: +160º C.
- ignifugo: IEC 60332.1
- resistenza di isolamento: 10 MΩxkm
Parametro cavo
| AWG (N. DI TREFOLI/ STRAND DIAMETRO) | N. DI NUCLEI X AREA NOMINALE DELLA SEZIONE TRASVERSALE N. XMM² | SPESSORE NOMINALE DELL'ISOLAMENTO MM | SPESSORE NOMINALE DELLA GUAINA MM | DIMENSIONI DI INGOMBRO NOMINALI | CONDUTTORE DI PROTEZIONE DEL CIRCUITO AWG | PESO NOMINALE KG/KM | |
|---|---|---|---|---|---|---|---|
| LIMITE INFERIORE MM | LIMITE SUPERIORE MM | ||||||
| 6241Y | |||||||
| 17 | 1 × 1.0 | 0.6 | 0.9 | 3, 9x5, 1 | 4.8x6.0 | 17 | 45 |
| 16 | 1 × 1.5 | 0.7 | 0.9 | 4.4x5, 4 | 5, 3x6, 6 | 17 | 55 |
| 6242Y | |||||||
| 17 | 2 × 1.0 | 0.6 | 0.9 | 3.9×7.2 | 4.8x8.7 | 17 | 68 |
| 16 | 2 × 1.5 | 0.7 | 0.9 | 4.4x8.1 | 5, 3x9, 7 | 17 | 85 |
| 14 | 2 × 2.5 | 0.8 | 1 | 5, 1x9, 6 | 6.2x11.7 | 16 | 120 |
| 12(7/20) | 2 × 4 | 0.8 | 1 | 5.7x10.8 | 6, 9x13.1 | 16 | 175 |
| 10(7/18) | 2 × 6 | 0.8 | 1.1 | 6.4x12.4 | 7.8x15.0 | 14 | 240 |
| 8(7/16) | 2 × 10 | 1 | 1.2 | 7, 9x15, 5 | 9.5x18.9 | 12(7/20) | 390 |
| 6(7/14) | 2 × 16 | 1 | 1.3 | 8.9x18.1 | 10.8x21.9 | 10(7/18) | 560 |
| 6243Y | |||||||
| 17 | 3 × 1.0 | 0.6 | 0.9 | 3, 9x9, 4 | 4.8x11.4 | 17 | 91 |
| 16 | 3 × 1.5 | 0.7 | 0.9 | 4.4x10.7 | 5, 3x12, 9 | 17 | 115 |
| 14 | 3 × 2.5 | 0.8 | 1 | 5, 1 x 12, 6 | 6.2x15.3 | 17 | 170 |
| 12(7/20) | 3 × 4 | 0.8 | 1.1 | 5, 9x14.8 | 7.1x17.9 | 16 | 250 |
| 10(7/18) | 3 × 6 | 0.8 | 1.1 | 6.4x16.8 | 7.8x20.2 | 14 | 340 |
| 8(7/16) | 3 × 10 | 1 | 1.2 | 7.9x21.3 | 9, 5x25, 7 | 12(7/20) | 540 |
| 6(7/14) | 3 × 16 | 1 | 1.3 | 8, 9x24, 6 | 10.8x29.7 | 10(7/18) | 790 |
