Informazioni di Base.
Model No.
PVC Welding Cable
Forma Materiale
Filo tondo
Campo di applicazione
Welding Equipment
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Qinshan
nome
cavo di saldatura
separatore
pet
giacca
gomma/pvc
tensione nominale
100 v.
Pacchetto di Trasporto
Plastic Drum/Iron Drum/ Wooden Drum
Specifiche
10mm2 to 185mm2
Marchio
QINSHAN
Origine
China
Codice SA
8544492100
Capacità di Produzione
500000 Rolls /Year
Descrizione del Prodotto

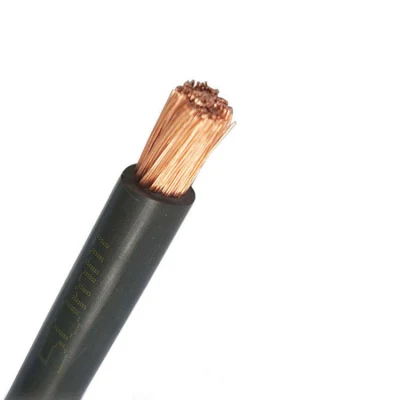

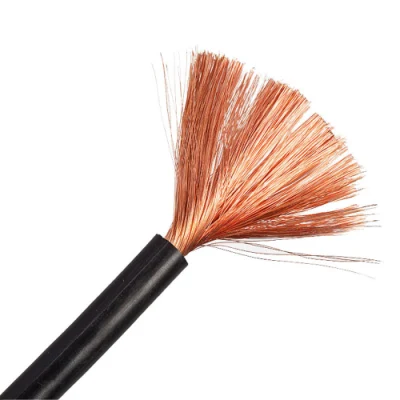

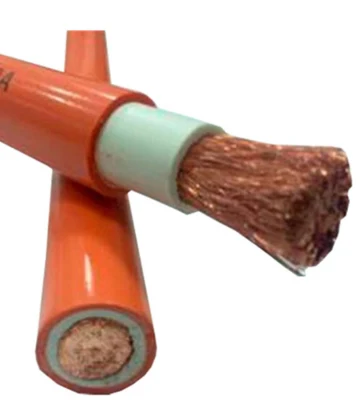

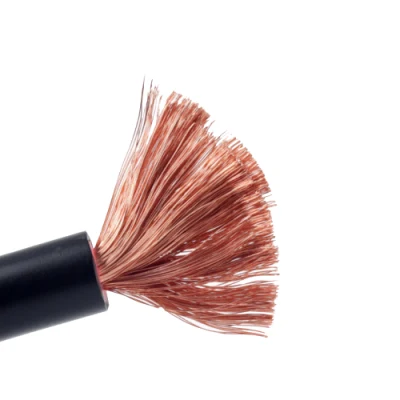

Cavo di saldatura 10mm 25mm 35mm 50mm 70mm 95mm rame elettrico Filo
Struttura:
Dati tecnici:
STANDARD:IEC 60245-6 / NFC 32-510/HD 22.6
Corretto installato: Da -25ºC a 80ºC
In corto circuito di max. 5s fino a 250ºC
Tensione nominale: 100 V.
Raggio di curvatura interno min:12D
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione:
Cavo di saldatura di normale grado di flessibilità , utilizzato come conduttore isolato ad alta tensione dalla saldatrice elettrica agli elettrodi, cioè come collegamento di terra. Oltre alla saldatura manuale, può essere applicata anche nell'industria automobilistica, nella costruzione navale, nei sistemi di trasporto, nelle linee di produzione, nella produzione di utensili, robot di saldatura. Questi cavi mantengono la loro elevata flessibilità anche sotto l'influenza di ozono, luce, ossigeno, gas protettivi, oli e benzina. Grazie alla loro struttura robusta, sono anche resistenti al freddo, come al calore e al fuoco. Adatto per l'uso all'aperto, ma anche in condizioni di umidità e umidità.
Parametro tecnico dimensione:
Esposizione prodotti :
Struttura:
- Conduttore: Filo di rame intrecciato o filo di rame stagnato o filo di alluminio rivestito di rame (filo CCA) classe 6 conforme a IEC60228
- Isolamento: Composto in PVC o composto in gomma
- Guaina: Composto in PVC composto in gomma
- Colore guaina: Nero, rosso, arancione, blu, Yello/verde
- NF C 32-510 - HD 22.6
Dati tecnici:
STANDARD:IEC 60245-6 / NFC 32-510/HD 22.6
Corretto installato: Da -25ºC a 80ºC
In corto circuito di max. 5s fino a 250ºC
Tensione nominale: 100 V.
Raggio di curvatura interno min:12D
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione:
Cavo di saldatura di normale grado di flessibilità , utilizzato come conduttore isolato ad alta tensione dalla saldatrice elettrica agli elettrodi, cioè come collegamento di terra. Oltre alla saldatura manuale, può essere applicata anche nell'industria automobilistica, nella costruzione navale, nei sistemi di trasporto, nelle linee di produzione, nella produzione di utensili, robot di saldatura. Questi cavi mantengono la loro elevata flessibilità anche sotto l'influenza di ozono, luce, ossigeno, gas protettivi, oli e benzina. Grazie alla loro struttura robusta, sono anche resistenti al freddo, come al calore e al fuoco. Adatto per l'uso all'aperto, ma anche in condizioni di umidità e umidità.
Parametro tecnico dimensione:
| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Spessore guaina | Nominale Diametro complessivo | Nominale Peso del cavo | Capacità di trasporto corrente | Resistenza max del conduttore A 20ºC |
| N. X mm² | N. X mm | mm | mm | kg/km | R | <=(Ω/km) |
| 1 x 10 | 320 x 0,20 | 2,0 | 9 | 135 | 100 | 1,91 |
| 1 x 16 | 512 x 0,20 | 2,0 | 10 | 205 | 135 | 1,21 |
| 1 x 25 | 800 x 0,20 | 2,0 | 11.5 | 302 | 180 | 0,780 |
| 1 x 35 | 1120 x 0,20 | 2,0 | 12.5 | 420 | 225 | 0,554 |
| 1 x 50 | 705 x 0,30 | 2,2 | 14.5 | 586 | 285 | 0,386 |
| 1 x 70 | 990 x 0,30 | 2,4 | 16.5 | 798 | 355 | 0,272 |
| 1 x 95 | 1340 x 0,30 | 2,6 | 18.5 | 1015 | 430 | 0,206 |
| 1 x 120 | 1690 x 0,30 | 2,8 | 20.5 | 1310 | 500 | 0,161 |
| 1 x 150 | 2123 x 0,30 | 3,0 | 23 | 1620 | 580 | 0,129 |
| 1 x 185 | 1470 x 0,40 | 3,2 | 26 | 1916 | 770 | 0,106 |
| 1 x 240 | 1905 x 0,40 | 3,4 | 29.5 | 2540 | 880 | 0,0801 |

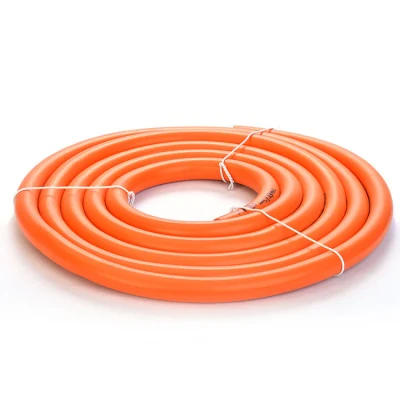

Esposizione prodotti :
