Informazioni di Base.
Model No.
UL1569
Campo di applicazione
Electronic and Electrical Equipment and Appliance
Certificazione
ISO9001, CCC, RoHS, CSA, IATF 16949, Reach
Marca
Customized
tensione nominale
300 v.
temperatura nominale
105ºc
prova di fiamma
vw-1 e ft1
standard
ul758, ul1581, csa c22.2 n. 210
tipo 1
collegare il filo
tipo 2
filo conduttore singolo
tipo 3
filo conduttore
tipo 4
cavo di alimentazione
Pacchetto di Trasporto
Rolls or as Required
Specifiche
filo conduttore singolo
Marchio
Customized
Origine
China
Codice SA
8544492900
Descrizione del Prodotto

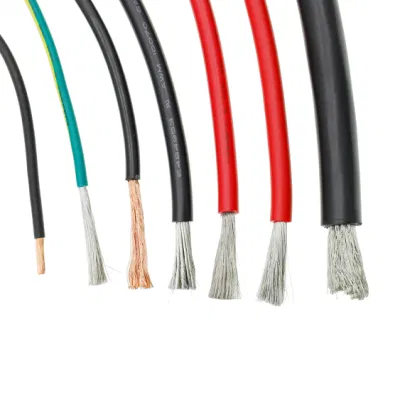

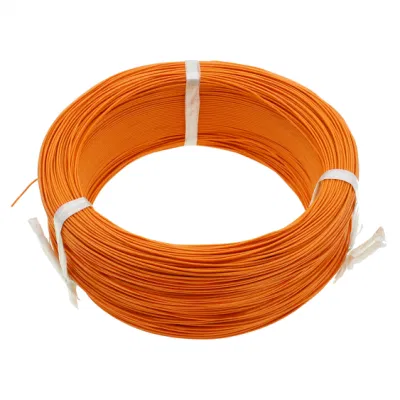

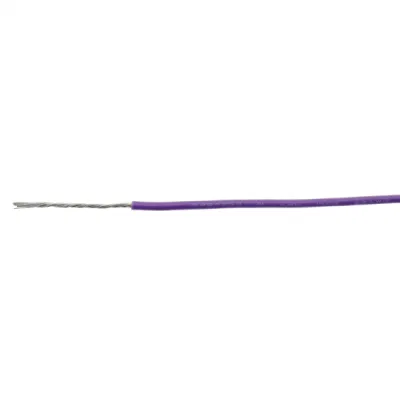

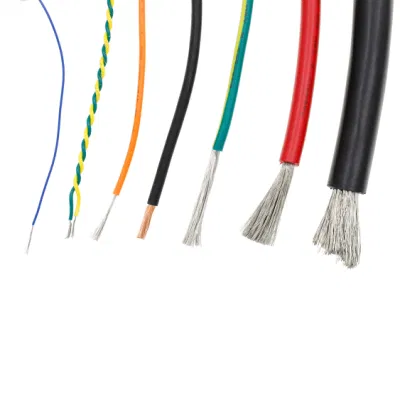

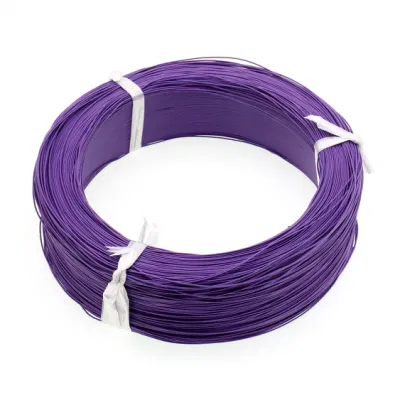

Filo conduttore di collegamento UL1569 per cablaggio interno dell'apparecchio
Tensione nominale: 300 V.
Temperatura nominale: 105ºC
Materiale isolante: PVC
Conduttore: Stagnato o nudo, intrecciato o in rame pieno
Standard di riferimento: UL758, UL1581, C22.2 N. 210
Supera il test di fiamma verticale UL VW-1 e CSA FT1.
Spessore uniforme dell'isolamento del filo per garantire una facile spelatura e taglio.
Per il cablaggio interno di apparecchiature e apparecchi elettrici ed elettronici.
| Direttore | Isolamento | Max. Cond. Resistenza a 20 °C. (Ω/km) | |||
| AWG | Costruzione (N./mm) | Diametro (mm) | Spessore (mm) | Diametro (mm) | |
| 30 | 7/0.10 | 0.30 | 0.45 | 1.10 | 381 |
| 28 | 7/0.127 | 0.38 | 0.41 | 1.20 | 239 |
| 26 | 7/0.16 | 0.48 | 0.41 | 1.30 | 150 |
| 24 | 11/0.16 | 0.61 | 0.39 | 1.41 | 94.2 |
| 22 | 17/0.16 | 0.76 | 0.41 | 1.60 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.41 | 1.80 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.40 | 2.10 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.45 | 2.40 | 14.6 |
| 14 | 41/0.254 | 1.88 | 0.45 | 2.80 | 8.96 |
| 12 | 65/0.254 | 2.37 | 0.50 | 3.40 | 5.64 |
| La scheda tecnica sopra riportata è solo di riferimento, fare riferimento alle specifiche finali. | |||||
| MATERIALI ISOLANTI SHENZHEN SINGDER CO LTD (E484953) | ||||||
| Tabella degli stili riconosciuti UL AWM | ||||||
| Isolamento termoplastico a conduttore singolo. | ||||||
| 1007 | 1061 | 1330 | 1333 | 1571 | 10269 | 10702 |
| 1013 | 1180 | 1331 | 1430 | 1589 | 10362 | |
| 1015 | 1185 | 1332 | 1569 | 10070 | 10368 | |
| Isolamento termoplastico a più conduttori. | ||||||
| 2464 | 2517 | 2648 | 2678 | 2835 | 20276 | 21370 |
| 2468 | 2547 | 2651 | 2725 | 20080 | 21016 | 21513 |
| Isolamento termoindurente a conduttore singolo. | ||||||
| 3173 | 3266 | 3289 | 3321 | 3386 | 3656 | |
| 3196 | 3271 | 3302 | 3385 | 3619 | ||
| Isolamento termoindurente a più conduttori. | ||||||
| 4478 | ||||||
| TECNOLOGIA CAVO DONGGUAN XSD CO LTD (E506386) | |||||||
| Tabella degli stili riconosciuti UL AWM | |||||||
| Isolamento termoplastico a conduttore singolo. | |||||||
| 1007 | 1015 | 1061 | 1569 | 10070 | 10368 | ||
| 1013 | 1032 | 1185 | 1571 | 10269 | 11627 | ||
| Isolamento termoplastico a più conduttori. | |||||||
| 2464 | 2468 | 2517 | 2547 | 2651 | 2725 | 2835 | 20276 |
| Isolamento termoindurente a conduttore singolo. | |||||||
| 3173 | 3266 | 3289 | 3321 | 3386 | |||
| 3196 | 3271 | 3302 | 3385 | 3656 | |||
