Informazioni di Base.
Model No.
1*10
Certificazione
CCC
Wire Materiale anima
Filo di rame nudo
ambiente di lavoro temperatureºc
-40~+90
tensione nominale
DC: 1.8kv Acu. /U:0.6/1kv
prova di resistenza alla luce diurna
HD605/A1
ignifugo
masterizzazione verticale singola (iec60332-1)
spessore della parete della guaina ridotto
0,5 mm
temperatura del conduttore
+120ºc
direttore
struttura filo rame n./mm 56/0.28
corrente nominale
55 a.
tensione di esercizio c.a./c.c. (kv)
0.6~1.0/1.8
durata
>25 anni (-40~+90ºc)
peso
0,08kg/m.
resistenza agli agenti atmosferici
uv
isolamento di spessore ridotto della parete
0,5 mm
temperatura nominale
-40~+90ºc
diametro esterno del conduttore intrecciato
2,60 mm
Pacchetto di Trasporto
Standard Package
Marchio
ZML
Origine
China
Capacità di Produzione
500 Roll/Rolls Per Day
Descrizione del Prodotto

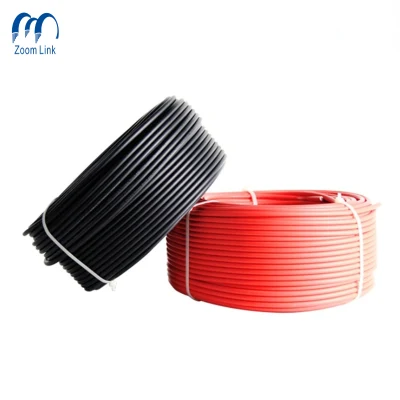

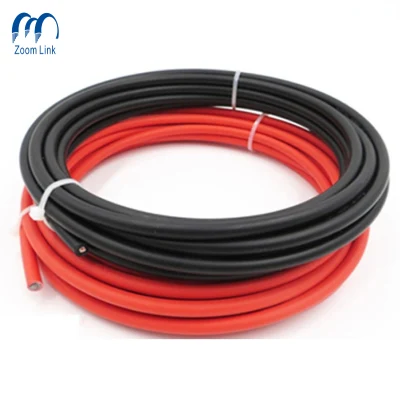

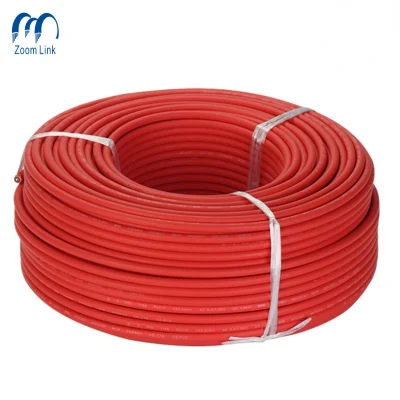

Cavo di alimentazione solare PV1-F 1.5 mm2 10 mm2 16 mm2 Cavo elettrico solare PV
Cavo fotovoltaico solare da 4 mm 6 mm 0.6/1 KV con conduttore in rame stagnato, isolamento XLPO, guaina LSZH
progettato per il collegamento di componenti di sistemi fotovoltaici all'interno e all'esterno di edifici e apparecchiature con requisiti meccanici elevati e condizioni atmosferiche estreme.
Ha le caratteristiche di resistenza ai raggi UV, usura e invecchiamento e la durata è superiore a 25 anni.
PV1-F DC1500V Tabella dei parametri tecnici dei cavi
| mm2 Numero di nuclei × area nominale della sezione trasversale mm2 | mm Spessore di isolamento nominale mm | mm Spessore nominale della guaina mm | mm Diametro esterno approssimativo del cavo mm | kg/km Peso approssimativo del cavo Kg/km | Ω/km Resistenza c.c. massima a 20ºC Ω/km |
| 1 x 1,5 | 0.6 | 0.6 | 4.2 | 30.3 | 13.7 |
| 1 x 2,5 | 0.6 | 0.6 | 4.7 | 41.7 | 8.21 |
| 1 x 4 | 0.8 | 0.7 | 5.9 | 64.2 | 5.09 |
| 1x6 | 0.8 | 0.7 | 6.5 | 84.8 | 3.39 |
| 1 x 10 | 0.8 | 0.7 | 7.5 | 129.5 | 1.95 |
| 1 x 16 | 0.8 | 0.9 | 10.0 | 205.0 | 1.24 |
| 1 x 25 | 1 | 1 | 12.1 | 309.0 | 0.795 |
| 1 x 35 | 1 | 1 | 14.0 | 412.0 | 0.565 |
| 1 x 50 | 1 | 1 | 14.1 | 539.6 | 0.393 |
| 1 x 70 | 1.1 | 1 | 16.9 | 748.0 | 0.277 |
| 1 x 95 | 1.1 | 1 | 18.2 | 950.9 | 0.210 |
| 1 x 120 | 1.2 | 1 | 20.5 | 1194.9 | 0.164 |
| 1 x 150 | 1.4 | 1 | 24.5 | 1490.2 | 0.132 |
| 1 x 185 | 1.6 | 1 | 25.6 | 1792.7 | 0.108 |
| 1 x 240 | 1.7 | 1 | 26.6 | 2298.9 | 0.0817 |
H1Z2Z2-K DC1500V Tabella dei parametri tecnici dei cavi
mm2 Numero di nuclei × area nominale della sezione trasversale mm2 | mm Spessore di isolamento nominale mm | mm Spessore nominale della guaina mm | mm Diametro esterno approssimativo del cavo mm | kg/km Peso approssimativo del cavo Kg/km | Ω/km Resistenza c.c. massima a 20ºC Ω/km |
| 1 x 1,5 | 0.7 | 0.8 | 5.4 | 42.8 | 13.7 |
| 1 x 2,5 | 0.7 | 0.8 | 5.8 | 55.5 | 8.21 |
| 1 x 4 | 0.7 | 0.8 | 6.4 | 71.2 | 5.09 |
| 1x6 | 0.7 | 0.8 | 7.0 | 92.5 | 3.39 |
| 1 x 10 | 0.7 | 0.8 | 8.0 | 138.4 | 1.95 |
| 1 x 16 | 0.7 | 0.9 | 10.3 | 211.0 | 1.24 |
| 1 x 25 | 0.9 | 1.0 | 12.3 | 314.6 | 0.795 |
| 1 x 35 | 0.9 | 1.1 | 14.4 | 425.0 | 0.565 |
| 1 x 50 | 1.0 | 1.2 | 14.9 | 565.8 | 0.393 |
| 1 x 70 | 1.1 | 1.2 | 17.7 | 779.2 | 0.277 |
| 1 x 95 | 1.1 | 1.3 | 19.2 | 993.2 | 0.21 |
| 1 x 120 | 1.2 | 1.3 | 21.5 | 1242.3 | 0.164 |
| 1 x 150 | 1.4 | 1.4 | 25.7 | 1558.5 | 0.132 |
| 1 x 185 | 1.6 | 1.6 | 27.2 | 1888.6 | 0.108 |
| 1 x 240 | 1.7 | 1.7 | 28.4 | 2411.0 | 0.0817 |

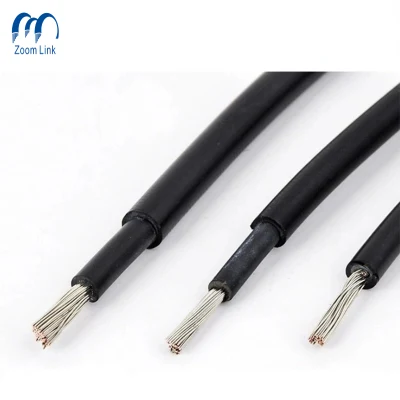

| Struttura del cavo Conduttore: Rame intrecciato stagnato, conforme a IEC60228+EN60228, VDE0295, Classe 5 Isolamento: XLPE,TUV 2 PFG/1169 Colore isolamento: Nero o altri Giacca: XLPE,TUV2 PFG/1169 Colore conduttore/rivestimento: Nero o rosso | Dati tecnici Tensione nominale: DC1500 V. Tensione di prova: 6500VCA Raggio di curvatura minimo: φ≤12 mm 4 x diametro totale φ>12 mm 10 x diametro totale |
Caratteristiche di funzionamento
Temperatura di esercizio: -40°C - +125°C.
Temperatura di merito dell'ambiente: -40°C - +90°C.
Durata di servizio progettata: > 25 anni
Temperatura di esercizio in corto circuito: 280 °C.
Caratteristiche dei cavi: Anti ultravioletti, resistenti all'ozono, resistenti al freddo, resistenti alla nebbia salina, LSOH (basso fumo senza alogeni), ignifugo, anti-infiammabilità, anti-infiammabilità mentale
Descrizione del tipo di prodotto
Standard Executive: 2Pfg 1169/08.2007, EN 50618:2014
Tensione nominale: ACO.6/1 kVz DC1500 V.
| Numero di serie | Tipo di prodotto | Standard Executive | Numero di core | Specifiche (mm2) |
| 1 | PV1-F. | 2Pfg 1169/08.2007 | 1 | 1.5-35 |
| 2 | H1Z2Z2-K. | EN 50618:2014 | 1 | 1.5-240 |
Maggiori dettagli del cavo solare da 4 mm
cavo fotovoltaico a nucleo singolo da 4 quadrati Sezione nominale: 4 mm2 Modello: PV1-F. Corrente nominale: 55 A. Numero di core: N. 1 Conduttore: Struttura filo rame N°/mm 56/0.28 Diametro esterno trefolo conduttore: 2,60 mm Isolamento spessore parete piccola: 0,5 mm Spessore della parete piccola della guaina: 0,5 mm Diametro esterno del filo finito: 6.1±0.1mm Resistenza conduttore (20ºC): ≤5.09Ω/km Tensione di prova kV/min: 6.5/5Nobile-down Temperatura nominale: -40~+90ºC Temperatura del conduttore: +120ºC cavo fotovoltaico a nucleo singolo da 4 quadrati Sezione nominale: 4 mm2 Modello: PV1-F. Corrente nominale: 55 A. Numero di core: N. 1 Conduttore: Struttura filo rame N°/mm 56/0.28 | Diametro esterno trefolo conduttore: 2,60 mm Isolamento spessore parete piccola: 0,5 mm Spessore della parete piccola della guaina: 0,5 mm Diametro esterno del filo finito: 6.1±0.1mm Resistenza conduttore (20ºC): ≤5.09Ω/km Tensione di prova kV/min: 6.5/5Nobile-down Temperatura nominale: -40~+90ºC Temperatura del conduttore: +120ºC Cortocircuito di riferimento temperatura ammessa: 200ºC5S Durata:>25 anni (-40~+90ºC) Tensione nominale: CC: 1,8 kv ACU. /U:0.6/1kv Ambiente di lavoro temperatureºC: -40~+90 Tensione di esercizio AC/DC (KV): 0.6~1.0/1.8 Resistenza agli agenti atmosferici: UV Ignifugo: Combustione verticale singola (IEC60332-1) Test di resistenza alla luce diurna: HD605/A1 Prova di resistenza all'ozono del cavo finito: EN50396 Densità di fumo: IEC61034, EN50268-2 Rilascio di acido alogeni: IEC670754-1 EN50267-2-1 Peso: 0.08Kg/m. |
1.are un produttore o una società di commercio?
Siamo un produttore professionale.possiamo controllare il vostro ordine da il primo
inizio all'ultimo.
Benvenuto a visitarci. Ti preleveremo a Zhengzhou
2. Come posso ottenere un campione per verificare la vostra qualità?
I campioni sono gratuiti.ci si aspetta che i nuovi client lo siano pagare per il corriere
costo.
3.Qual è la quantità minima di ordine?
Normalmente 1000m.come mai il cavo è molto pesante.
È meglio ordinare una quantità adeguata per evitare il trasporto elevato.
Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla vostra quantità, possiamo fare uno sconto e permettersi il trasporto.
Si prega di contattarci.
5. La vostra azienda accetta la produzione OEM?
Sì, potrebbe stampare il nome della tua azienda su cui abbiamo anche personalizzato la scheda di qualità
promuovete la vostra azienda.
