Informazioni di Base.
Model No.
NMD90 wire
Forma Materiale
Flat Wire or Round Wire (3, 4cores)
Certificazione
ISO9001, CE, CCC, RoHS, cUL C.S.a
Marca
Ht
tensione
300 v.
nome del prodotto
Nmd90
direttore
rame
isolamento
pvc
guaina
pvc
colore
giallo, bianco arancione, blu, rosso
standard
c.s.a c22.2 n. 48
utilizzo
filo per edilizia dell′alloggiamento
dimensioni
14/2 14/3 12/2 12/3 10/2 10/3 6/3 8/3
Pacchetto di Trasporto

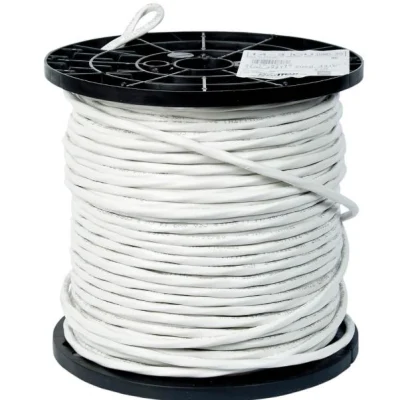

150m/75m Per Plastic Reel
Specifiche
14awg, 12awg 10awg 8awg 6awg 14/2 12/2 8/3 6/3
Marchio
Hebei Huatong Cables
Origine
China. Hebei. Tangshan
Codice SA
8544492100
Capacità di Produzione
5000km Per Month
Descrizione del Prodotto
300 V, certificazione CUL per filo da costruzione NMD90 12/2 14/3, standard canadese
I PRIMI DIECI PRODUTTORI DI CAVI IN CINA
IL PIÙ GRANDE PRODUTTORE DI CAVI IN CINA DEL NORD
IL VOLUME ANNUO DELLE ESPORTAZIONI SUPERA I 600 MILIONI DI DOLLARI USA
CON CERTIFICAZIONI UL,TUV,KEMA,CE,BV,PSB,SABS,LLOYD'S,GL,NK,KR,ABS
CON REPORT DI TEST DI TIPO TUV
AMPIA GAMMA DI PRODOTTI
CERTIFICAZIONI DI SISTEMA ISO9001,ISO18001,OHSAS18001
LABROTARY APPROVAZIONE CNA
Applicazioni:
I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È
I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per una rapida identificazione nella tabella seguente
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
Specifiche:

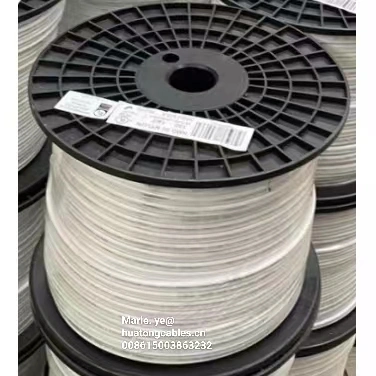

Immagine di imballaggio NMD90
I PRIMI DIECI PRODUTTORI DI CAVI IN CINA
IL PIÙ GRANDE PRODUTTORE DI CAVI IN CINA DEL NORD
IL VOLUME ANNUO DELLE ESPORTAZIONI SUPERA I 600 MILIONI DI DOLLARI USA
CON CERTIFICAZIONI UL,TUV,KEMA,CE,BV,PSB,SABS,LLOYD'S,GL,NK,KR,ABS
CON REPORT DI TEST DI TIPO TUV
AMPIA GAMMA DI PRODOTTI
CERTIFICAZIONI DI SISTEMA ISO9001,ISO18001,OHSAS18001
LABROTARY APPROVAZIONE CNA
Applicazioni:
I cavi NMD90 possono essere utilizzati sia per lavori esposti in ambienti asciutti che per lavori nascosti in ambienti asciutti o umidi.
La temperatura massima consentita del conduttore è di 90°C. La temperatura minima di installazione consigliata è di -25°C per i cavi a due conduttori e di -10°C per i cavi a tre conduttori (con procedure di manipolazione adeguate). Il materiale deve essere conservato correttamente a una temperatura superiore a 0°C per 24 ore prima dell'installazione. La tensione nominale massima per tutte le applicazioni previste è di 300 V. Per ulteriori informazioni, consultare il Canadian Electrical Code1
informazioni relative alle applicazioni.
Codici / Standard
I cavi NMD90 soddisfano o superano i seguenti requisiti:
COSTRUZIONE
Standard Canada C22.2 N. 48 (cavo con guaina non metallica)
Codice elettrico canadese 1

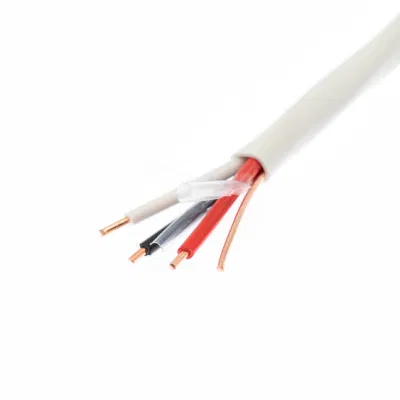

I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È
realizzati utilizzando conduttori in rame ricotto (morbido) compressi, con base per conduttori intrecciati; a
Isolamento in PVC (PVC) termoplastico resistente al calore e rivestimento in nylon per i singoli conduttori con rivestimento in PVC per la costruzione complessiva.
I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per una rapida identificazione nella tabella seguente
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
•BIANCO - Cablaggio residenziale generale
•ROSSO - 2 conduttori neri e rossi - circuiti da 208 V a 240 V. (nessuna posizione neutra)
•ARANCIONE - N. 10 AWG Cablaggio generale residenziale
•GIALLO - N. 12 AWG Cablaggio generale residenziale
•BLU - N. 14 AWG - 2 conduttori bianchi e neri - applicazioni con interrupter per circuito di guasto ad arco a 120 V.
STAMPA VIA CAVO
12 AWG 2 CDR NERO/BIANCO NMD90 NYLON 300 VOLT FT1
Rivestimenti NMD90 che riduce il coefficiente di attrito, consentendo l'installazione dei cavi senza l'uso di cavi esterni
lubrificanti, con conseguente riduzione dei costi di manodopera e materiali.
ISOLAMENTO IN PVC/NYLON
RIVESTIMENTO IN PVC
CONDUTTORE DI TERRA IN RAME ISOLAMENTO IN PVC / NYLON
RIVESTIMENTO IN PVC
Specifiche:
| Dimensioni | Numero di conduttori | Dimensione del filo di collegamento (rame) | Spessore isolamento | Spessore nylon | Spessore della camicia | Dimensioni complessive approssimative | Peso approssimativo del cavo netto | Ampacità 30°C ambiente |
| AWG | AWG | mm | mm | mm | mm | kg/km | R | |
| 14 | 2 | 14 | 0.76 | 0.1 | 0.76 | 4.9 x 9.9 | 99 | 15 |
| 12 | 2 | 14 | 0.76 | 0.1 | 0.76 | 5.3 x 10.7 | 127 | 20 |
| 10 | 2 | 12 | 0.76 | 0.1 | 0.76 | 5.9 x 12.2 | 181 | 30 |
| (diametro) | ||||||||
| 14 | 3 | 14 | 0.76 | 0.1 | 0.76 | 8.8 | 126 | 15 |
| 12 | 3 | 14 | 0.76 | 0.1 | 0.76 | 9.7 | 166 | 20 |
| 10 | 3 | 12 | 0.76 | 0.1 | 0.76 | 10.9 | 239 | 30 |
| 8 | 3 | 10 | 0.89 | 0.12 | 1.14 | 14.1 | 391 | 45 |
| 6 | 3 | 8 | 1.14 | 0.15 | 1.14 | 17.2 | 601 | 65 |
| 4 | 3 | 8 | 1.14 | 0.15 | 1.52 | 20.3 | 876 | 85 |
| 3 | 3 | 6 | 1.14 | 0.15 | 2.03 | 22.8 | 1136 | 105 |
| 2 | 3 | 6 | 1.14 | 0.15 | 2.03 | 24.4 | 1355 | 120 |
Immagine di imballaggio NMD90
Altri cavi che possiamo offrire nel mercato nordamericano:
1. Cavo di ingresso di servizio
2. SEU/SER/SE
3. XHHW/RHW/RHH
4. MV 90/105 URD
5. THW/THHN/THWN
6. Cavi serie MC/AC/AC90/TECK
7. Cavo di alimentazione portatile (tipo SOOW, G, G-GC, SHD-GC)
8. cavo di saldatura
9. Filo fotovoltaico (PV)
10. cavo locomotiva diesel
11. cavo di alimentazione e del vassoio di controllo
12. cavo di derivazione bus
13. Cavo DG
14. cavo di bordo
15. cavi di telecomunicazione
16. Cavi CA
17. Cavi AWM
