Informazioni di Base.
Descrizione del Prodotto

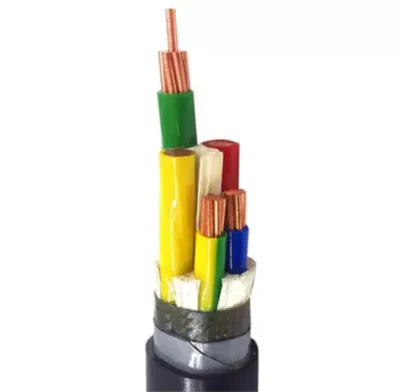

Costruzione: Conduttore: Conduttore in rame ricotto secondo IEC 60228
≤6 mm2 pieno (classe 1) o intrecciato (classe 2)
> 6 mm2 intrecciato (classe 2)
Conduttore flessibile (classe 5) opzionale.
Isolamento: PVC (cloruro di polivinile) con valore nominale di 75ºC
Schermo metallico opzionale: Nastro di rame o treccia di rame opzionale
Armatura opzionale: : Filo di alluminio o nastro di acciaio inossidabile per cavo a nucleo singolo, filo di acciaio o nastro di acciaio per cavo a nucleo multiplo
Guaina: PVC o FR-PVC tipo ST2 a norma IEC 60502, nera o rossa o personalizzabile
Installazione: 1. La temperatura di installazione non deve superare i 20ºC 0ºC, se la temperatura ambiente è inferiore a 1, il cavo
deve essere preriscaldato.
2. Il raggio di curvatura del cavo non deve essere inferiore a 8 volte.
3. Dopo l'installazione, il cavo deve essere sottoposto a test di tensione del supporto per 15 minuti. 3, 5kv D. C.
Applicazioni: Il cavo isolato in PVC Viene utilizzato come linea di distribuzione e trasmissione di potenza a una tensione nominale di 0.6/1 KV. Utilizzato all'esterno
come cavi per l'energia e l'illuminazione, in canaline, sotto terra, sotto acqua normale e salata, se appositamente realizzati.
Standard : Internazionali: IEC 60502, IEC 60228 (IEC 60332-3 solo per tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per tipo FR)
Altri standard, quali BS, DIN e ICEA su richiesta
Parametro tecnico
| Sezione trasversale del conduttore | Spessore dell'isolamento | Spessore guaina | Approx. Cable diametro | Resistenza max. Del conduttore a 20 ºC | Tensione di prova (CA) |
| mm2 | mm | mm | mm | ohm/km | KV/5 min |
| 5 x 2, 5 | 0.8 | 1.8 | 13.6 | 7.41 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 3.5 |
| 5x10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 3.5 |
| 5 x 25 | 1.2 | 1.8 | 28.7 | 0.73 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 3.5 |
| 5x240 | 2.2 | 3.1 | 72.1 | 0.0754 | 3.5 |
| 5x300 | 2.4 | 3.4 | 80.1 | 0.060 | 3.5 |
| 5x400 | 2.6 | 3.6 | 87.0 | 0.0470 | 3.5 |
Proprietà principali
| No | Elemento di prova | Proprietà | ||
| 1 | Costruzione | Elencato nelle tabelle | ||
| 2 | Resistenza del conduttore | Elencato nelle tabelle | ||
| 3 | Tensione di prova | A. C 3, 5 kV 5 min | Nessuna rottura | |
| 4 | Proprietà Machenical prima dell'invecchiamento | Resistenza alla trazione | Isolamento | Min. 12, 5 N/mm2 |
| Guaina | Min. 12, 5 N/mm2 | |||
| Allungamento a rottura | Isolamento | Min. 150% | ||
| Guaina | Min. 150% | |||
| Proprietà Machenical dopo l'invecchiamento | Resistenza alla trazione | Isolamento | 100ºC±2ºC7days min. 12, 5 N/mm2 | |
| Guaina | 100ºC±2ºC7days min. 12, 5 N/mm2 | |||
| Valvola variabile di resistenza alla trazione | Isolamento | 100ºC±2ºC7days Max. 25% | ||
| Guaina | 100ºC±2ºC7days Max. 25% | |||
| Allungamento a rottura | Isolamento | 100ºC±2ºC7days min. 150% | ||
| Guaina | 100ºC±2ºC7days min. 150% | |||
| Valvola variabile di resistenza alla trazione | Isolamento | 100ºC±2ºC7days Max. 25% | ||
| Guaina | 100ºC±2ºC7days Max. 25% | |||
| 5 | Proprietà ignifuga | IEC60332 - 3 | ||
| 6 | Costante di resistività di isolamento | Min a 20ºC | 36.7 | |
| Ki MΩ. Km | Min a 70ºC | 0.037 | ||
Imballaggio e spedizione: Siamo in grado di rispettare i più rigorosi programmi di consegna secondo per ordine di acquisto.
Rispettare la scadenza è sempre la priorità assoluta il ritardo nella consegna del cavo può contribuire a tutto ritardo del progetto
e costi in eccesso.

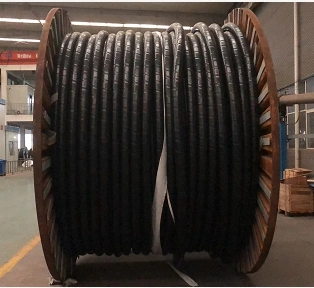

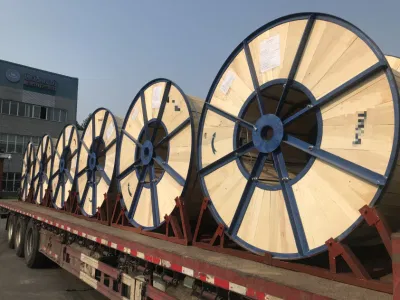

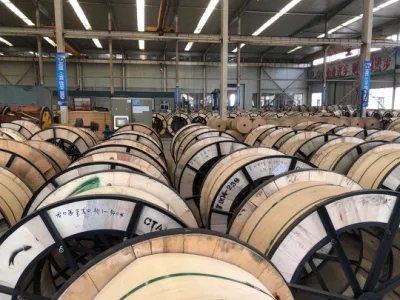

Il cavo è fornito in bobine di legno, scatole corrugate e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e.
tappi di tenuta non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta deve essere stampata con un tempo
materiale a prova di resistenza sulle parti esterne del tamburo in base alle esigenze del cliente.
Finora, TDDL ha ottenuto una serie di certificazioni che coprono la gestione della qualità ISO9001, ISO14001 ambientale,
Certificazione del sistema di gestione, sistema di gestione della salute e della sicurezza sul lavoro OHSAS18001, Cina CCC, PCCC,
CRCC, CE ecc.
Henan Tong-da Cable Co., Ltd, quotata alla Borsa di Shenzhen il marzo 2011 (abbreviazione:
Tongda Stock, codice: 002560), si è dedicata alla produzione, alla ricerca e allo sviluppo e alla vendita di fili e cavi per più di
30 anni.
Dei principali prodotti professionali: Conduttore di fase e di terra, cavo di alimentazione, cavo isolato dall'alto, cavo ignifugo, enviro
Protezione mentale filo da costruzione isolato in PVC, filo di contatto e catenaria per ferrovia elettrificata, cavo per traffico ferroviario e controllo
cavo. Non solo fili e cavi speciali in materiale ignifugo, ignifugo, a bassa emissione di fumo, con reticolazione a irraggiamento e.
Ecc. Possono essere prodotti contemporaneamente, ma possono anche soddisfare lo standard IEC, BS britannico, ASTM americano, DIN tedesco e.
altri, sulla base delle esigenze dei clienti.
Certificazione del sistema sanitario professionale, certificazione del prodotto nazionale CCC, certificazione del prodotto PCCC, prodotto ferroviario CRCC
E ha ottenuto la licenza nazionale di produzione industriale, il certificato di rating AAA, ecc.
Grid Corporation, China Railway Corporation e molte grandi aziende immobiliari ben note, i prodotti di Tong-da, ampiamente
usedin smart grid, elettrificato ferroviario, traffico ferroviario urbano, ingegneria immobiliare, decorazione domestica, hanno esportato in più di
60 paesi e regioni, come Europa, Medio Oriente, Sud-Est asiatico, Africa e hanno ricevuto lodi unanimi
numerosi clienti.
Visita del cliente
L'azienda esporta in Sud America, Sud-Est Asiatico, Medio Oriente, Europa, Nord America, Africa e più di 60
paesi e regioni, e gode di una certa reputazione tra gli utenti.
D1. Sei un produttore?
Sì, siamo una fabbrica di fabbrica del produttore con quasi 30 anni di esperienza.
D2. Quali sono i vostri prodotti principali?
I prodotti principali includono: ACSR, AAC, AAAC, ACAR, ACSS, ACSS/TW, ACCC, ACSR/AW, ACS, GSW, cavo antenna in bundle
(Bassa/media tensione), cavo di alimentazione, filo in lega di rame per impianto ferroviario elettrico
D3. In quali paesi e regioni sono stati esportati i vostri prodotti?
Asia, Sud America, Nord America, Europa, Africa, Oceania, compresi: Perù, Colombia, Cile, Corea, America, Filippine,
Vietnam, Singapore, Australia, Dominica, Kenya, Polonia, Pakistan, Ruanda, Brasile, Myanmar, Zambia, Congo, Ecuador, Lesotho,
Bolivia, Thailandia, Germania, Angola, Yemen, India, Paesi Bassi, Benin, Maldive, Canada, Honduras, Albania, Burundi, Paraguay,
Sri Lanka, Nuova Zelanda, Bahrein, Costa Rica, Trinidad e Tobago, Guyana, Nicaragua, Mongolia, Haiti, Ghana, Macedonia, ecc.
D4. La qualità dei vostri prodotti è garantita?
Sì, la qualità dei nostri prodotti è altamente garantita. I prodotti sono certificati ISO 9001, ISO 14001, OHSAS 18001. Il nostro
le officine sono dotate di attrezzature avanzate di produzione e ispezione e. I prodotti rigorosamente secondo gli interni
standard o requisiti dei clienti. Facciamo il 100% di ispezione per ogni lotto di semilavorati e prodotti finiti.
D5. Qual è il pacchetto di prodotti?
La confezione è solitamente in legno, fusti in acciaio, fusti in acciaio o secondo le esigenze dei clienti.
D6. Come si possono ottenere i campioni?
Notificare le informazioni dettagliate sul campione necessario. Se non abbiamo il modello esatto, si prega di considerare se la sim
Il modello ilar è adatto a voi. Forniamo i campioni gratuiti per l'ispezione mentre il trasporto è a carico.
D7. Quali sono i nostri termini di pagamento?
Possiamo accettare i seguenti termini di pagamento: T/T, L/C, o/A.
