Informazioni di Base.
Model No.
concentric cable
Wire Materiale del centro
Aluminum or Copper
Certificazione
ISO
Modello
Concentric
Marca
Zoom Link
matrial del conduttore
a8000, 1350 al, rame
materiale isolante
xlpe o pvc
materiale della camicia
xlpe o pvc
dimensioni
da 8 awg a 4/0 awg
nucleo
2-4
tipo di azienda
produzione
mod
5.000 m.
qualità
100% di test per ciascun tamburo
prezzi
prezzi di fabbrica
Pacchetto di Trasporto
Drum
Specifiche
6AWG to 4/0 AWG
Marchio
ZML
Origine
China
Codice SA
8544492100
Capacità di Produzione
10000 M Per Day
Descrizione del Prodotto

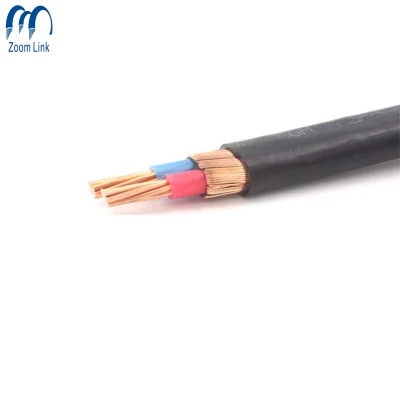

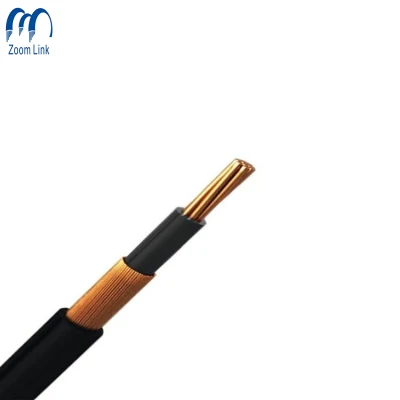

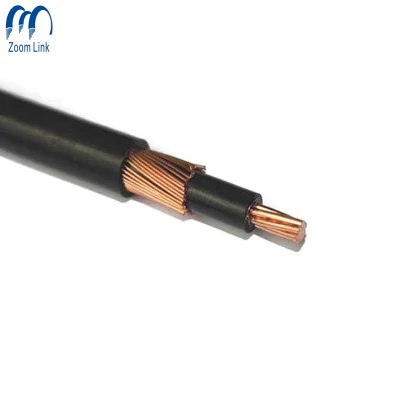

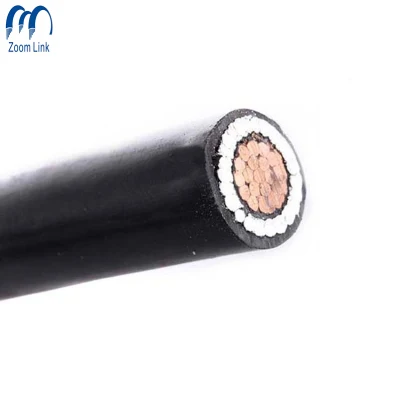

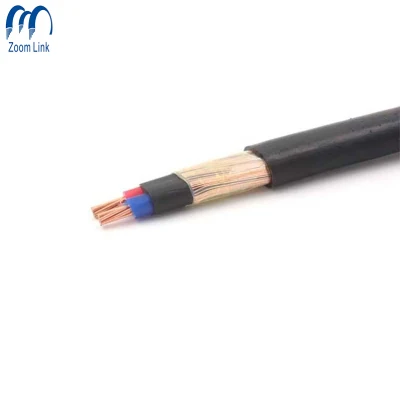

Cobre concentrico de cavo e cavo concentrico 2x4mm, 2x6mm, 2x10mm,
1. STANDARD
I conduttori concentrici di rame e alluminio, sono del tutto conformi alle norme ASTM D 790, D 1248, D 2655, D 2656, UL 854, UL 44, .
2. CARATTERISTICHE DEI CONDUTTORI IN RAME E ALLUMINIO
I conduttori concentrici di rame e alluminio, sono del tutto conformi alle norme ASTM D 790, D 1248, D 2655, D 2656, UL 854, UL 44, ASTM B 801, ASTM B800 .
2.1 CARATTERISTICHE COSTRUTTIVE
Ciascun materiale utilizzato nel conduttore sarà compatibile con tutti gli altri materiali utilizzati nella fabbricazione di un conduttore concentrico.
Il conduttore concentrico è costituito da uno o due conduttori che a loro volta sono rivestiti con un conduttore nudo distribuito elicoidalmente intorno ai conduttori.
Secondo queste configurazioni avranno una fase e un neutro concentrico esterno (bipolare), o due fasi e questi neutri esterni (tripolari)
La sezione di tutti i conduttori che formano il conduttore concentrico di entrambe le fasi come neutro concentrico è la stessa.
Direttore:
I materiali utilizzati nella fabbricazione di conduttori concentrici di alluminio formati da fili di alluminio 8000 serises, o 1350 al, o rame
Devono essere conformi alle disposizioni della norma ASTM.
Isolamento:
Ciascun conduttore di fase conterrà uno strato isolante di XLPE per una temperatura di 90 C. nei cavi bipolari, sopra lo strato isolante sarà il conduttore neutro intrecciato elicoidalmente con un passaggio tra 8 e 16 volte il diametro esterno. Nei cavi tripolari oltre l'isolamento di ciascuna fase avrà un isolamento in PVC che si riempie nel giunto di entrambi i cavi e sopra questo sarà collocato il conduttore neutro.
Sarà messo sopra il conduttore neutro concentrico un nastro e su questo strato esterno di PVC. Deve garantire la tenuta del set più adeguata resistenza ai raggi ultravioletti (UV), che copre l'intero conduttore concentrico sarà collocato un rivestimento in PVC.
| ASTM 600/1000 v. | |||||||||||
| Nucleo | AWG | Dimensioni struttura (mm) | Cavo in rame (kg/km) | ||||||||
| Direttore | Isolamento | Conduttore concentrico | Guaina esterna | ||||||||
| Filo singolo | XLPE | Filo singolo | PVC UV | ||||||||
| No | Diam. | Spesso | No | Diam. | Spesso | Diam. | |||||
| 2 | 16 | 7 | 0.49 | 1.14 | 39 | 0.321 | 1.14 | 6.82 | 81.46 | ||
| 2 | 10 | 7 | 0.98 | 1.14 | 34 | 0.511 | 1.14 | 8.67 | 172.04 | ||
| 2 | 8 | 7 | 1.23 | 1.14 | 25 | 0.643 | 1.14 | 9.68 | 221.58 | ||
| 2 | 6 | 7 | 1.55 | 1.14 | 25 | 0.813 | 1.14 | 10.98 | 160.50 | ||
| 2 | 4 | 7 | 1.96 | 1.14 | 27 | 1.020 | 1.14 | 12.62 | 509.26 | ||
| IEC 60502-1 IEC 60228 600/1000v | |||||||||||
| Dimensioni (mm2) | Dimensione struttura mm | Cavo in rame (kg/km) | |||||||||
| Responsabile | Isolamento | Conduttore concentrico | Guaina esterna | ||||||||
| Filo singolo | Diam. | PVC | Filo singolo | PVC UV | |||||||
| No | Diam. | Spesso | No | Diam. | Spesso | Diam. | (kg/km) | ||||
| 10 | 7 | 1.35 | 4.05 | 1.55 | 20 | 0.85 | 1.4 | 11.79 | 301.55 | ||
| 16 | 7 | 1.7 | 5.1 | 1.55 | 32 | 0.85 | 1.4 | 12.84 | 431.7 | ||
| 25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 647.46 | ||
| 16 | 7 | 1.7 | 5.1 | 1.55 | 26 | 1.13 | 1.4 | 13.42 | 244.16 | ||
| 25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 307.3 | ||
| 35 | 19 | 1.53 | 7.65 | 1.65 | 27 | 1.35 | 1.6 | 16.99 | 390.15 | ||
