Descrizione del Prodotto

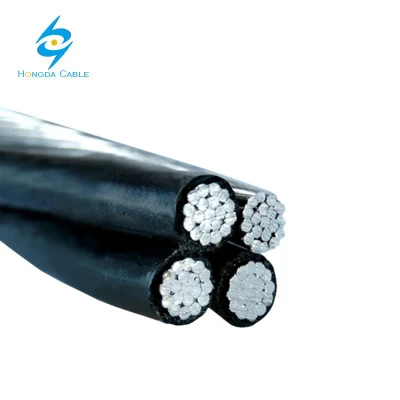

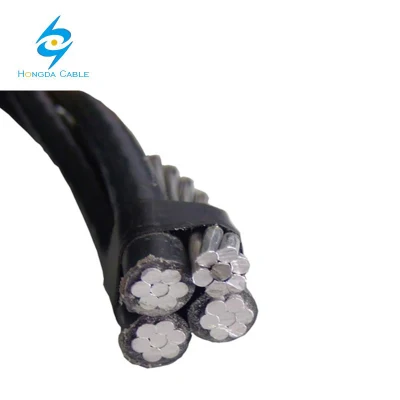

Cavi per antenna a cavo sospeso da 0.6/1kV con nucleo di illuminazione
Applicazione
I cavi quadruplex sono adatti per l'uso come cavo di derivazione da un trasformatore montato su palo, all'ingresso di servizio di una struttura, o come distribuzione secondaria tra i poli. I cavi devono essere limitati alle tensioni di 600 volt o meno (fase a fase) A temperature del conduttore non superiori a 75°C per conduttori isolanti in polietilene o a 90°C per conduttori isolati in polietilene reticolato (XLPE).
Standard:
STANDARD ASTM B230, B231, B232, B399, B498, ICEA S-76-474
Costruzione
I conduttori di fase sono alluminio compresso 1350-H19 a filamento concentrico e polietilene isolato o polietilene reticolato (XLPE), i messaggeri neutri sono intrecciati concentricamente AAC, ACSR, o lega di alluminio 6201. I conduttori sono realizzati con nervature per l'identificazione di fase (un conduttore con una cresta, un conduttore con due creste, un conduttore è liscio).
Parametri tecnici:
(1)dimensioni designate sono: ACSR 6/1 diametro equivalente e AAC con resistività equivalente secondo ASTM B-399 per 6201.
| Nome codice | Conduttore di fase | Neutro nudo | Peso appross | Nome codice | Conduttore di fase | Neutro nudo | Circa Peso | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioni | Cordatura | Spessore isolamento | Dimensioni | Cordatura | XLPE | PE | Dimensioni | Cordatura | Spessore isolamento | Dimensioni | Cordatura | XLPE | PE | ||
| AWG | - | mil | AWG | - | lb/1000 piedi | AWG | - | mil | AWG | - | lb/1000 piedi | ||||
| 6201 Messenger neutro in lega | Messenger neutro AAC | ||||||||||||||
| Baia | 6 | Fisso | 45 | 6 | 7 | 145 | 140.0 | Clydesdale | 4 | Fisso | 45 | 4 | 7 | 208 | 201.8 |
| Pullman francese | 6 | 7/p | 45 | 6 | 7 | 155 | 144.3 | Pinto | 4 | 7/p | 45 | 4 | 7 | 223 | 207.9 |
| Tedesco Coach | 4 | Fisso | 45 | 4 | 7 | 214 | 208.3 | Mustang | 2 | 7/p | 45 | 2 | 7 | 333 | 312.6 |
| Arabo | 4 | 7/p | 45 | 4 | 7 | 229 | 214.4 | Criollo | 1/0 | 19/p | 60 | 1/0 | 7 | 529 | 504.5 |
| Belga | 2 | 7/p | 45 | 2 | 7 | 344 | 323.1 | Percheron | 2/0 | 19/p | 60 | 2/0 | 7 | 649 | 620.5 |
| Shetland | 1/0 | 19/p | 60 | 1/0 | 7 | 546 | 521.1 | Hanovero | 3/0 | 19/p | 60 | 3/0 | 19 | 799 | 765.6 |
| Purosangue | 2/0 | 19/p | 60 | 2/0 | 7 | 670 | 641.5 | Oldenburg | 4/0 | 19/p | 60 | 4/0 | 19 | 986 | 946.7 |
| Trotter | 3/0 | 19/p | 60 | 3/0 | 7 | 825 | 791.8 | Lippizaner | 336.4 | 19/p | 60 | 336.4 | 19 | 1,546 | 1,519.2 |
| Camminare | 4/0 | 19/p | 60 | 4/0 | 7 | 1019 | 979.7 | ||||||||
| Messenger ACSR neutro | |||||||||||||||
| Morochuca | 6 | Fisso | 45 | 6 | 6/1 | 152 | 147.4 | Grullo | 2/0 | 19/p | 60 | 2/0 | 6/1 | 707 | 678.7 |
| Chola | 6 | 7/p | 45 | 6 | 6/1 | 162 | 151.7 | Suffolk | 3/0 | 19/p | 60 | 3/0 | 6/1 | 872 | 838.9 |
| Morgan | 4 | Fisso | 45 | 4 | 6/1 | 226 | 220 | Appaloosa | 4/0 | 19/p | 60 | 4/0 | 6/1 | 1079 | 1039.2 |
| Hackney | 4 | 7/p | 45 | 4 | 6/1 | 241 | 226.1 | Bronco | 336.4 | 19/p | 60 | 336.4 | 18/1 | 1613 | 1568.2 |
| Palomino | 2 | 7/p | 45 | 2 | 6/1 | 362 | 342.6 | Gelding | 336.4 | 19/p | 60 | 4/0 | 6/1 | 1548 | 1494.3 |
| Costena | 1/0 | 19/p | 60 | 1/0 | 6/1 | 575 | 550.6 | ||||||||
(2)temperatura del conduttore di 90°C per XLP, 75°C per poli; temperature ambiente di 40°C; emissività 0.9; 2 ft./sec/vento al sole.

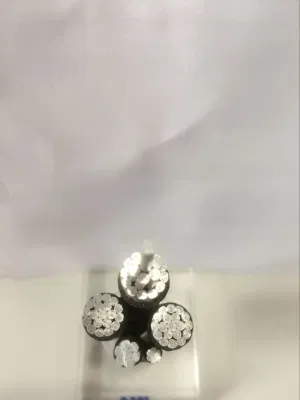

Cavo in bundle per antenna a bassa tensione/cavo ABC a bassa tensione
La costruzione di base è la seguente:
3 nuclei di potenza costituiti da conduttori in alluminio standard, isolati con isolamento XLPE
+ un conduttore in alluminio per illuminazione con guaina isolante XLPE (opzionale)
+ un conduttore in lega di al messaggero (nudo o coperto)
Il conduttore Messenger può essere anche in filo di acciaio zincato.
Lo scopo del filo di messaggero è
A) agisce come filo portante.
B) agisce come conduttore di massa o neutro.
Da utilizzare a cotaggi di 600 V fase-fase o meno e a temperature del conduttore non superiori a 75 oC per conduttori isolati in polietilene o 90 oC per conduttori isolati in polietilene a strisciamento incrociato (XLPE).
Imballaggio e consegna
Dettagli sull'imballaggio:tamburi di legno, fusti di legno di acciaio o come richiesto
Tempi di consegna: Normalmente entro 10 giorni (dipende in dettaglio dalla quantità dell'ordine)
