Informazioni di Base.
Model No.
UL1569
Forma Materiale
Filo tondo
Campo di applicazione
Ritardante di fiamma
Certificazione
ISO9001, CE, CCC, RoHS, Reach
Marca
B&T
in base a.
UL Subject758, UL1581
test
supera il vw-1
prestazioni
per il cablaggio interno dell′apparecchio
direttore
conduttore in rame intrecciato, stagnato o nudo
colore
può essere personalizzato a colori
tempo di consegna
7-15 giorni
certificazione dei prodotti
UL, cUL, RoHS, Reach
pacchetto
avvolgimento o imballaggio della bobina
certificato di fabbrica
ISO9001:2008 Standard
capacità
300 km all′anno
Pacchetto di Trasporto
610 Feet in Roll
Specifiche
24~10AWG
Marchio
B&T
Origine
Xiamen, Fujian
Codice SA
8544492100
Capacità di Produzione
300, 000km
Descrizione del Prodotto

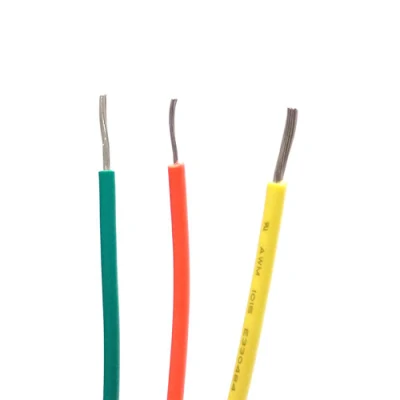

cavo elettrico in rame 30awg ul1569 cavi elettrici awg
Descrizione del prodotto:
★ temperatura nominale: 80ºC o 90ºC o 105ºC
Tensione nominale: 300 V.
★ Standard di riferimento: UL soggetto 758, UL1581 C22.2 N.210.2
★ conduttore in rame stagnato o nudo, intrecciato o solido, 30-10 AWG
★ isolamento in PVC senza piombo con codifica a colori
★ spessore di isolamento uniforme per garantire una facile spelatura e taglio
★ supera il test di fiamma verticale UL VW-1 FT1
★ applicazione: Per il cablaggio interno di apparecchi e apparecchiature elettroniche
Descrizione del prodotto:
★ temperatura nominale: 80ºC o 90ºC o 105ºC
Tensione nominale: 300 V.
★ Standard di riferimento: UL soggetto 758, UL1581 C22.2 N.210.2
★ conduttore in rame stagnato o nudo, intrecciato o solido, 30-10 AWG
★ isolamento in PVC senza piombo con codifica a colori
★ spessore di isolamento uniforme per garantire una facile spelatura e taglio
★ supera il test di fiamma verticale UL VW-1 FT1
★ applicazione: Per il cablaggio interno di apparecchi e apparecchiature elettroniche
| Direttore | Isolamento | Resistenza massima a 20 ºC Ω/km | |||
| AWG | N./mm | Diam. mm | Nom. Spesso. mm | Diam. Nom. mm | |
| 26 | 7/0.16 | 0.48 | 0.41 | 1.30 | 139 |
| 24 | 11/0.16 | 0.61 | 0.41 | 1.43 | 88.9 |
| 22 | 17/0.16 | 0.76 | 0.41 | 1.58 | 57.5 |
| 20 | 7/0.32 | 0.96 | 0.41 | 1.78 | 34.6 |
| 18 | 41/0.16 | 1.18 | 0.41 | 2.00 | 23.3 |
| 16 | 26/0.254 | 1.49 | 0.41 | 2.32 | 15.1 |
| 14 | 41/0.254 | 1.87 | 0.41 | 2.70 | 9.2 |
| Stile UL | Direttore | Isolamento | Nel complesso | Configurazione standard | Direttore | ||
| UL3314 | Spessore | Diametro | Resistenza a 20ºC | ||||
| AWG | N./mm | mm | mm | Ft/bobina | M/bobina | Ω/KM | |
| 24 | 11/0.16 | 0.38 | 1.4 | 2000 | 610 | 94.2 | |
| 22 | 17/0.16 | 1.6 | 59.4 | ||||
| 20 | 21/0.178 | 1.8 | 36.7 | ||||
| 18 | 34/0.178 | 2.1 | 23.2 | ||||
| 16 | 26/0.250 | 2.3 | 14.6 | ||||
| 14 | 41/0.250 | 2.7 | 8.96 | ||||
| 12 | 65/0.250 | 3.2 | 1000 | 305 | 5.64 | ||
| 10 | 105/0.250 | 3.8 | 3.55 | ||||
