Informazioni di Base.
Model No.
N2XCH
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, SGS
Modello
N2xh
Marca
Hongda
tensione nominale uo/u
600 / 1000 Volt
tensione di prova
4000 [V]AC
intervallo di temperatura
-5°c fino a +90°c.
temperatura di esercizio
250 c.
raggio di curvatura
15-12 diametro

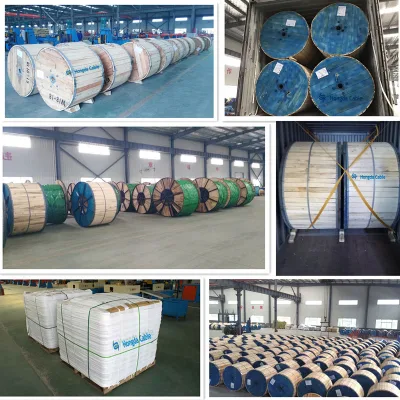

Pacchetto di Trasporto
Steel Wooden Drum
Specifiche
6mm2 to 300mm2
Marchio
Hongda
Origine
China
Codice SA
8544492100
Capacità di Produzione
500km/Month
Descrizione del Prodotto

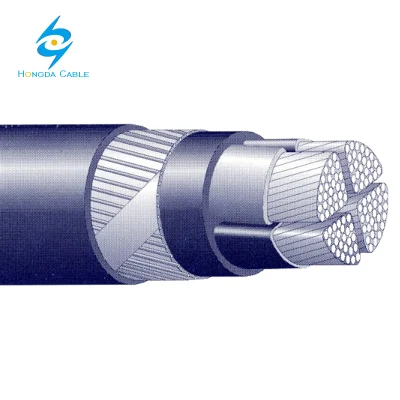

N2XCH
Cavo senza alogeni con conduttore concentrico con comportamento antincendio migliorato
Applicazione:
I cavi di sicurezza sono utilizzati in tutti i luoghi in cui è necessario fornire un elevato grado di protezione contro incendi e danni causati da incendi per la vita umana e le apparecchiature e sono pertanto soggetti a requisiti di sicurezza elevati. Questi cavi possono essere utilizzati in ambienti interni ed esterni. Non possono essere installati direttamente nel terreno e nell'acqua. Questo cavo è conforme agli standard di sicurezza Classe II.
I cavi N2XH e N2XCH sono cavi di alimentazione europei ampiamente utilizzati per l'alimentazione elettrica per installazioni fisse con una tensione nominale di 600/1000V negli edifici pubblici. La guaina esterna ignifuga non corrosiva (FRNC) li rende adatti per l'uso in ambienti in cui fumo e gas corrosivi potrebbero rappresentare un rischio per la vita umana e per le apparecchiature sensibili in caso di incendio.
Questi cavi sono adatti per l'uso in ambienti asciutti e umidi, su o sotto intonaco, su passacavi, su pareti, murature e calcestruzzo. I modelli N2XH e N2XCH non sono adatti per la sepoltura diretta senza protezione esterna contro le sollecitazioni meccaniche o l'acqua.
STRUTTURA DEL CAVO N2XH:
| N2XH | |
|---|---|
| Direttore | Fino a 25 mm2: Rame pieno (Classe 1) Oltre 25 mm2: Rame intrecciato (Classe 2) |
| Isolamento | Polietilene reticolato (XLPE) tipo 2XI1 |
| Guaina esterna | Bassa emissione di fumo senza alogeni (LSZH) tipo HM4 - ignifugo Composto non corrosivo (FRNC) |

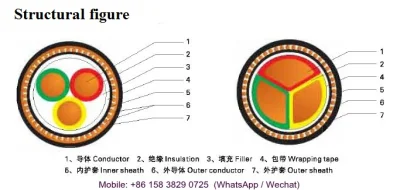

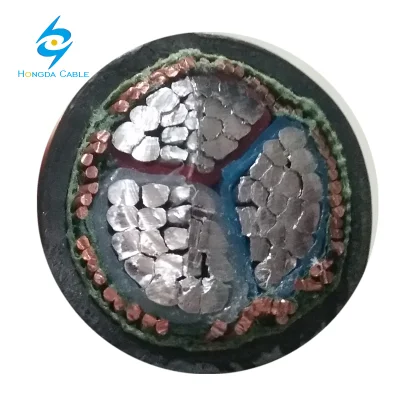

STRUTTURA DEL CAVO N2XCH:
| N2XCH | |
|---|---|
| Direttore | Fino a 25 mm2: Rame pieno (Classe 1) Oltre 25 mm2: Rame intrecciato (Classe 2) |
| Isolamento | Polietilene reticolato (XLPE) tipo 2XI1 |
| Conduttore concentrico | Fili di rame con elica controfirica di nastro di rame |
| Guaina esterna | Bassa emissione di fumo senza alogeni (LSZH) tipo HM4 - ignifugo Composto non corrosivo (FRNC) |
Dati tecnici:
| Tensione nominale Uo/U. | [V] | 600 / 1000 volt | |
| Tensione di prova | [V]AC | 4000 | |
| Intervallo di temperatura | in movimento | -5°C fino a +90°C. | |
| Temperatura di esercizio | cortocircuito | °C | 250 |
| Tempo di cortocircuito | max | [sec] | 5 |
| Raggio di curvatura | stile single-core | diametro x. | 15 |
| stile multi-core | diametro x. | 12 | |
| Infiammabilità | standard | EN 50266-2-4 EN 60332-1 |
Forniamo le seguenti varianti di N2XH e N2XCH:
Conduttore di protezione
| N2XH-J / N2XCH-J | Con conduttore di protezione |
| N2XH-O / N2XCH-O | Senza conduttore di protezione |
Forme del conduttore
| RE | Classe 1 piena - rotonda |
| SE | Solido di classe 1 - sectoriale |
| RM | Classe 2 intrecciata - rotonda |
| SM | Classe 2 intrecciata - settoriale |
DIMENSIONI DEL CAVO N2XCH:
| 2 x 1,5 RE/1,5 | 54,0 | 1 x 1,38 | 11,5 | 0,61 | 177,0 |
| 2 x 2,5 RE/2,5 | 83,0 | 1 x 1,78 | 12,7 | 0,69 | 226,0 |
| 3 x 1,5 RE/1,5 | 73,0 | 1 x 1,38 | 11,3 | 0,68 | 196,0 |
| 3 x 2,5 RE/2,5 | 113,0 | 1 x 1,78 | 13,2 | 0,77 | 253,0 |
| 3 x 4 RE/4 | 168,0 | 1 x 2,25 | 16,0 | 0,90 | 336,0 |
| 3 x 6 RE/6 | 250,0 | 1 x 2,76 | 16,0 | 1,03 | 441,0 |
| 3 x 10 RE/10 | 425,0 | 1 x 3,56 | 18,5 | 1,35 | 659,0 |
| 3 x 16 RE/16 | 670,0 | 1 x 4,51 | 21,3 | 1,74 | 979,0 |
| 4 x 1,5 RE/1,5 | 88,0 | 1 x 1,38 | 12,6 | 0,77 | 221,0 |
| 4 x 2,5 RE/2,5 | 138,0 | 1 x 1,78 | 14,0 | 0,88 | 291,0 |
| 4 x 4 RE/4 | 208,0 | 1 x 2,25 | 15,2 | 1,04 | 393,0 |
| 4 x 6 RE/6 | 309,0 | 1 x 2,76 | 17,4 | 1,27 | 527,0 |
| 4 x 10 RE/10 | 525,0 | 1 x 3,56 | 19,9 | 1,62 | 783,0 |
| 4 x 16 RM/16 | 829,0 | 7 x 1,70 | 23,4 | 2,19 | 1.188,0 |
| 4 x 25 RM/16 | 1.190,0 | 7 x 2,13 | 28,1 | 3,16 | 1.716,0 |
| 4 x 35 RM/16 | 1.590,0 | 7 x 2,52 | 31,1 | 3,74 | 2.193,0 |
| 4 x 50 SM/ 25 | 2.295,0 | 19 x 1,89 | 33,7 | 4,57 | 2.784,0 |
| 4 x 70 SM/ 35 | 3.210,0 | 19 x 2,17 | 37,2 | 5,46 | 3.675,0 |
| 4 x 95 SM/ 50 | 4.383,0 | 19 x 2,52 | 43,0 | 6,97 | 5.063,0 |
| 4 x 120 SM/ 70 | 5.613,0 | 37 x 2,03 | 47,2 | 7,84 | 6.307,0 |
| 4 x 150 SM/ 70 | 6.813,0 | 37 x 2,27 | 52,0 | 9,66 | 7.617,0 |
| 4 x 185 SM/ 95 | 8.499,0 | 37 x 2,52 | 57,3 | 11,60 | 9.462,0 |
| 4 x 240 SM/120 | 10.985,0 | 61 x 2,24 | 64,3 | 14,06 | 12.264,0 |
| 7 x 1,5 RE/2,5 | 139,0 | 1 x 1,38 | 14,4 | 0,99 | 314,0 |
| 12 x 1,5 RE/2,5 | 214,0 | 1 x 1,38 | 19,0 | 1,66 | 503,0 |
| 7 x 2,5 RE/2,5 | 203,0 | 1 x 1,78 | 16,0 | 1,21 | 413,0 |
| 12 x 2,5 RE/ 4 | 348,0 | 1 x 1,78 | 20,9 | 1,90 | 667,0 |
SELEZIONE DEI CAVI N2XH E N2XCH:
Oltre al nostro portafoglio di cavi di alimentazione europei, forniamo anche cavi di alimentazione a bassa tensione standard britannici, incluso il cavo blindato BS6724 con la guaina esterna LSZH. Il nostro tecnico ha una grande esperienza nel fornire supporto nella scelta del cavo giusto per la vostra applicazione. Chiamare per discutere la propria applicazione specifica.
