Informazioni di Base.
Campo di applicazione
Electronic and Electrical Equipment and Appliance
Certificazione
ISO9001, CCC, RoHS, cUL,IATF 16949
tensione nominale (v)
600 v.
temperatura nominale(ºc)
105ºc
prova di fiamma
vw-1 e ft1
standard
ul758, ul1581, csa c22.2 n. 210
Pacchetto di Trasporto
Rolls or as Required
Specifiche
UL10070
Origine
China
Descrizione del Prodotto

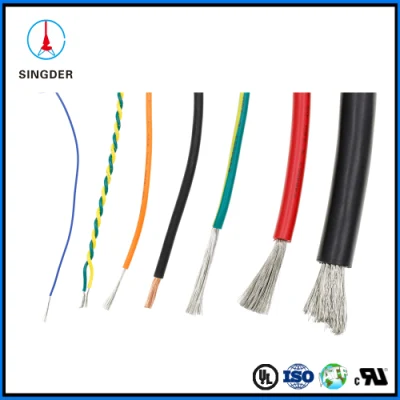

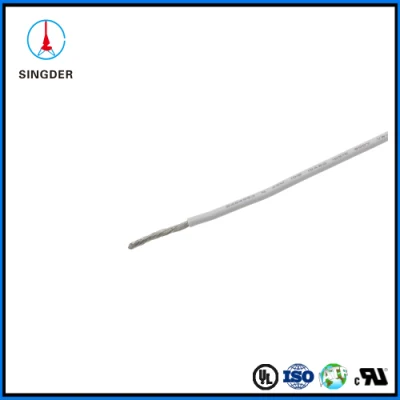

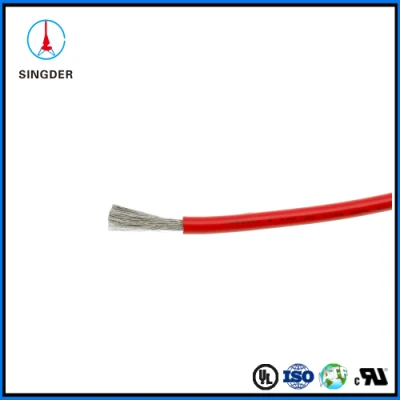

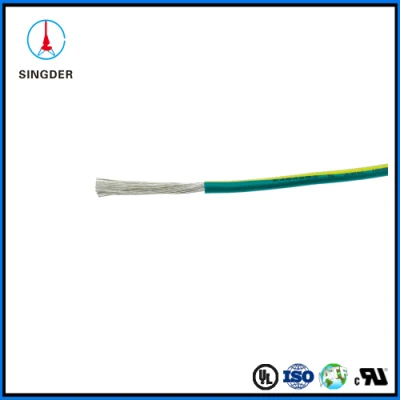

Filo isolato in PVC UL10070
-temperatura nominale: 105ºC
Tensione nominale: 600 V.
-Standard di riferimento: UL758, UL1581, C22.2 N. 210
Supera il test di fiamma verticale UL VW-1 e CSA FT1.
-spessore uniforme di isolamento del filo per garantire una facile spelatura e taglio.
-per il cablaggio interno di apparecchiature ed apparecchi elettrici ed elettronici.
-temperatura nominale: 105ºC
Tensione nominale: 600 V.
-Standard di riferimento: UL758, UL1581, C22.2 N. 210
Supera il test di fiamma verticale UL VW-1 e CSA FT1.
-spessore uniforme di isolamento del filo per garantire una facile spelatura e taglio.
-per il cablaggio interno di apparecchiature ed apparecchi elettrici ed elettronici.
| Direttore | Isolamento | Max. Resistenza di cond a 20°C. (Ω/kft) | ||
| AWG | Costruzione (N. /mm) | Diametro (mm) | Diametro (mm) | |
| 18 | 7×9/0.127 | 1.16 | 2.80 | 7.06 |
| 16 | 7×15/0.127 | 1.49 | 3.10 | 4.45 |
| 14 | 7×24/0.127 | 2.13 | 3.75 | 2.73 |
| 12 | 7×37/0.127 | 2.67 | 4.30 | 1.72 |
| 10 | 7×59/0.127 | 3.36 | 5.00 | 1.08 |
| 8 | 7×95/0.127 | 4.30 | 6.70 | 0.6795 |
| 6 | 7×150/0.127 | 5.41 | 8.65 | 0.4276 |
| 4 | 7×7×34/0.127 | 6.85 | 10.0 | 0.269 |
| 2 | 7×7×54/0.127 | 8.65 | 11.95 | 0.1691 |
| 1 | 7×7×68/0.127 | 9.70 | 14.0 | 0.134 |
| 1/0 | 7×7×86/0.127 | 10.91 | 15.2 | 0.1063 |
| 2/0 | 7×7×108/0.127 | 12.23 | 16.5 | 0.0843 |
| 3/0 | 19×7×51/0.127 | 13.85 | 18.2 | 0.0669 |
| 4/0 | 19×7×64/0.127 | 15.52 | 19.9 | 0.0525 |
