Informazioni di Base.
Descrizione del Prodotto
Certificato CUL 14/2 filo solido non metallico NMD90, elettrico di base Per tipi di fili per cablaggio
1. Applicazione:
I cavi NMD90 possono essere utilizzati sia per lavori esposti in ambienti asciutti che per lavori nascosti in ambienti asciutti o umidi.
I cavi NMD90 possono essere utilizzati sia per lavori esposti in ambienti asciutti che per lavori nascosti in ambienti asciutti o umidi.
La temperatura massima consentita del conduttore è di 90°C. La temperatura minima di installazione consigliata è di -25°C.
Per cavi a due conduttori e -10°C per cavi a tre conduttori (con procedure di manipolazione adeguate). Il materiale deve essere
Conservare a temperatura superiore a 0°C per 24 ore prima dell'installazione.
La tensione nominale massima per tutte le applicazioni previste è di 300 V. Per ulteriori informazioni, consultare il Canadian Electrical Code1
informazioni relative alle applicazioni.
SPECIFICHE
Il cavo tipo NMD90 è conforme a:
ASTM
C22.2 N. 48 (cavo con guaina non metallica)
Codice elettrico canadese 1
COSTRUZIONE

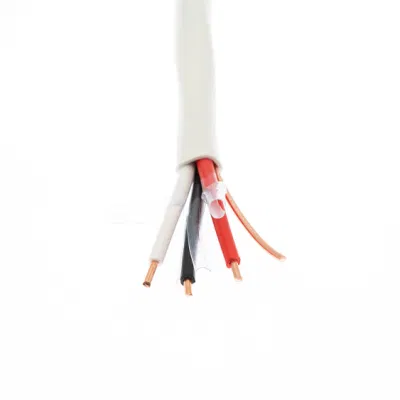

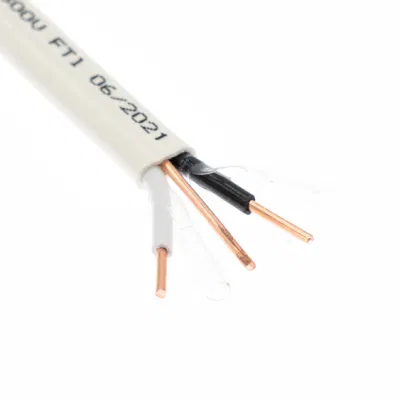

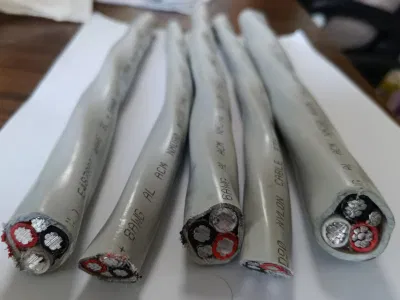

I cavi NMD90 sono disponibili come cavi a due o tre conduttori con un conduttore di messa a terra nudo. È realizzato con conduttori in rame ricotto (morbido) compressi per conduttori intrecciati; un isolamento in PVC (polivinilcloruro) termoplastico resistente al calore e una guaina in nylon per i singoli conduttori con rivestimento in PVC per la costruzione complessiva.
I conduttori sono bianchi, neri e rossi (per i cavi a 3 conduttori). Le guaine per cavi sono codificate per colore in base alla dimensione per una rapida identificazione nella tabella seguente:
CODICE COLORE DELLA GIACCA - Guida applicativa tipica
•BIANCO - Cablaggio residenziale generale
•ROSSO - 2 conduttori neri e rossi - circuiti da 208 V a 240 V. (nessuna posizione neutra)
•ARANCIONE - N. 10 AWG Cablaggio generale residenziale
•GIALLO - N. 12 AWG Cablaggio generale residenziale
•BLU - N. 14 AWG - 2 conduttori bianchi e neri - applicazioni con interrupter per circuito di guasto ad arco a 120 V.
STAMPA VIA CAVO
12 AWG 2 CDR NERO/BIANCO NMD90 NYLON 300 VOLT FT1
Rivestimenti NMD90 che riduce il coefficiente di attrito, consentendo l'installazione dei cavi senza l'uso di cavi esterni
lubrificanti, con conseguente riduzione dei costi di manodopera e materiali.
Specifiche:
Direttore | Isolamento | Massa | Circa Spessore della camicia | Circa Diam. Cavo | Circa Peso del cavo | Allowabl e Ampaciti | |||||||
Dimensioni (AWG) | Core | Trefoli | Pollici | mm | Dimensioni (AWG) | Nucleo | Pollici | mm | Pollici | mm | IB/1000 piedi | Kg/ km | |
14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388*0.192 | 9.86*4.88 | 68 | 101 | 25* |
14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388 x 0.192 | 9.86 x 4.88 | 68 | 101 | 25* |
12 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.422 x 0.209 | 10.71 x 5.30 | 86 | 129 | 30* |
10 | 2 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.481 x 0.230 | 12.21 x 5.84 | 122 | 182 | 40* |
8 | 2 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.636 x 0.312 | 16.15 x 7.92 | 208 | 310 | 55 |
6 | 2 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.792 x 0.370 | 20.12 x 9.40 | 315 | 468 | 75 |
14 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.345 | 8.77 | 86 | 128 | 25* |
12 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.381 | 9.69 | 114 | 169 | 30* |
10 | 3 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.427 | 10.85 | 163 | 242 | 40* |
8 | 3 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.570 | 14.47 | 275 | 408 | 55 |
6 | 3 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.695 | 17.65 | 421 | 627 | 75 |
3 | 3 | 7 | 0.051 | 1.30 | 6 | 7 | 0.080 | 2.03 | 0.925 | 23.48 | 799 | 1189 | 115 |
