Informazioni di Base.
Model No.
AC90
Forma Materiale
Filo tondo
Campo di applicazione
Building Wire
Marca
Huatong Cables
Pacchetto di Trasporto
Plywood Drums
Marchio
Huatong Cables
Origine
China
Codice SA
8544492100
Descrizione del Prodotto

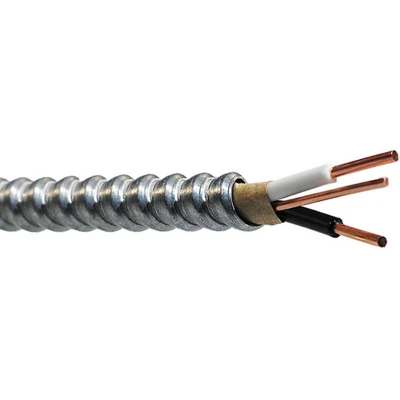

Cavi AC90(BX) tipo 600V
Struttura:

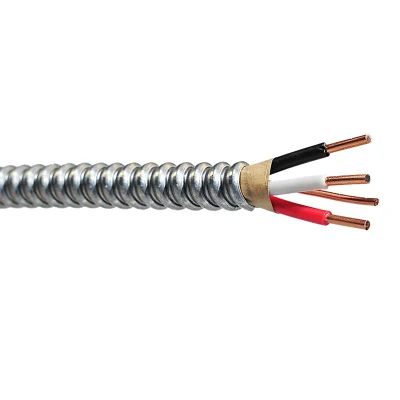

Per 3 nuclei, in nero, bianco e rosso;

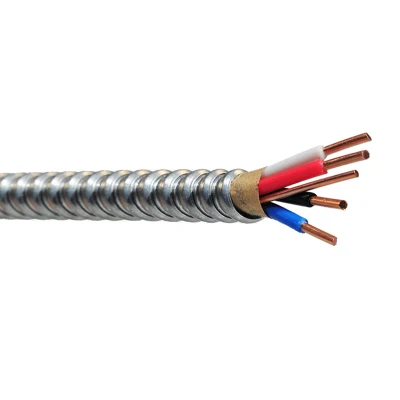

Per 4 nuclei, nero, rosso, blu, bianco
Applicazione:
Per cablaggio aperto e nascosto solo in luoghi asciutti.
Per l'uso in canali per cavi e cabine flessibili ventilate solo in luoghi asciutti. Minimo consigliato
Temperatura di installazione meno 40 °C (con procedure di manipolazione adeguate).
Temperatura massima del conduttore 90°C. Approvato per l'uso con apparecchi a soffitto.
Standard: Standard CSA C22.2 N. 51 e C22.2 N.38
Temperatura di esercizio: Da -40ºC a +90ºC
Tensione: Fino a 600 V.
Struttura:
- Conduttore di circuito: Fili di rame nudo ricotto, solidi o intrecciati, secondo ASTM B3, ASTM B8;
- Isolamento: XLPE, tipo RW90;
Per 3 nuclei, in nero, bianco e rosso;
Per 4 nuclei, nero, rosso, blu, bianco
- Fili di collegamento: Fili di rame nudo ricotto
- Nastro di avvolgimento: Nastro in PP
- Armoure: Armatura di interblocco a nastro in alluminio
Applicazione:
Per cablaggio aperto e nascosto solo in luoghi asciutti.
Per l'uso in canali per cavi e cabine flessibili ventilate solo in luoghi asciutti. Minimo consigliato
Temperatura di installazione meno 40 °C (con procedure di manipolazione adeguate).
Temperatura massima del conduttore 90°C. Approvato per l'uso con apparecchi a soffitto.
Standard: Standard CSA C22.2 N. 51 e C22.2 N.38
Temperatura di esercizio: Da -40ºC a +90ºC
Tensione: Fino a 600 V.
| Conduttore del circuito | Filo di collegamento | Spessore isolamento | Circa DE | ||
| N. e AWG | N. di trefoli | N. e AWG | N. di trefoli | mm | mm |
| 14/2 | 1 | 14 | 1 | 0.76 | 11.5 |
| 14/3 | 1 | 14 | 1 | 0.76 | 12.1 |
| 12/2 | 1 | 14 | 1 | 0.76 | 12.3 |
| 12/3 | 1 | 14 | 1 | 0.76 | 13.0 |
| 10/2 | 1 | 12 | 1 | 0.76 | 13.7 |
| 10/3 | 1 | 12 | 1 | 0.76 | 14.4 |
