Descrizione del Prodotto

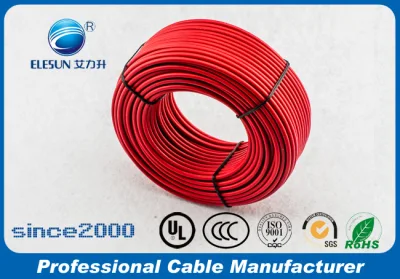

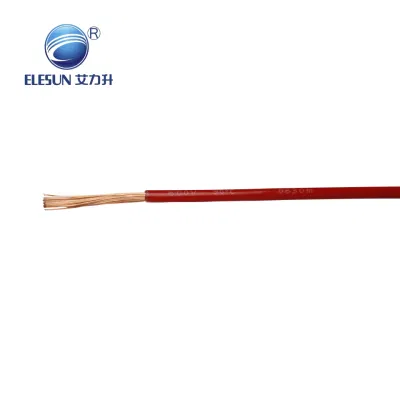

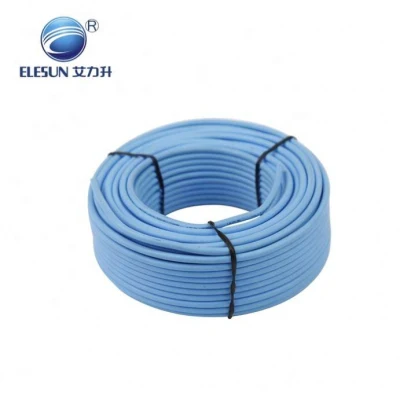

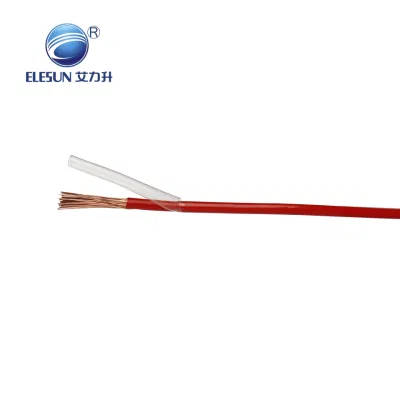

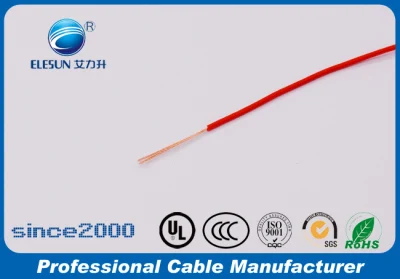

Il filo di collegamento UL1569 è realizzato in rame stagnato, l'isolamento è in PVC, il conduttore è solitamente di 19 trefoli, il cavo elesun può produrre da 22 AWG a 1 AWG per soddisfare i diversi requisiti di applicazione.
Applicazione :
Il filo conduttore UL Style 1569 è un filo di collegamento elettronico per impieghi generali, utilizzato nel cablaggio interno di apparecchiature e apparecchiature elettroniche, può resistere ad acqua, olio, acido, solvente e fungo . La guaina è in PVC, la tensione nominale è di 600 volt, può essere utilizzata in ambienti con temperature comprese tra -40ºC e +105ºC. Il filo conduttore UL 1015 può essere utilizzato anche come cablaggio interno in apparecchiature esposte a olio che non superi 105ºC di temperatura.
La differenza rispetto a UL1007: Entrambi i tipi di cavo sono isolati dal PVC ma lo spessore è diverso, UL 1015 è più spesso e la tensione nominale di UL1015 è 600 V mentre la tensione nominale di UL1007 è 300 V.
Il cavo conduttore UL1015 prodotto da elesun è conforme A ROSH, ASTM
Consegna: Normally3~5 giorni per i campioni, dipenderà da quando si effettua l'ordine e in quel momento se la nostra produzione è occupato o gratuito. Dopo tutto il campione confermato, 7~15 giorni per la produzione di massa. Tuttavia, faremo del nostro meglio per accelerare con la qualità non bassa.
| Specifiche del cavo di collegamento UL Style 1015 AWM 1015 | |
| Materiale conduttore interno | Rame stagnato |
| N. conduttore interno | Solido, 19 trefoli, 41 trefoli |
| Materiale giacca | PVC |
| Diametro della camicia | Da 22 awg a 1 AWG |
| Temp. Di esercizio nominale | Da -40ºC a +105ºC |
| Tensione | 600 V. |
Struttura e resistenza del conduttore
| AWG | Struttura del conduttore (N. di trefoli) | Diametro conduttore (mm) | 20ºC resistenza massima (Ω/km) | Spessore isolamento min (mm) |
| 22 | 1,7,17 | Ф0.64;Ф0.76;Ф0.77 | 54.3 | 0.79 |
| 20 | 1,7,21 | Ф0.81;Ф0.93;Ф0.95 | 33.9 | 0.79 |
| 18 | 1,7,16 | Ф1.02;Ф1.17;Ф1.21, | 21.4 | 0.79 |
| 16 | 19,65 | Ф1.50;Ф1.49, | 13.5 | 0.79 |
| 14 | 19,105 | Ф1.86;Ф2.15, | 8.45 | 0.79 |
| 12 | 19,65 | Ф2.43;Ф2.36, | 5.31 | 0.79 |
| 10 | 19,105 | Ф2.94;Ф3.41, | 3.36 | 0.79 |
| 8 | 19,168 | Ф3.75;Ф4.28 | 2.11 | 1.14 |
| 6 | 19,105 | Ф4.75;Ф5.42 | 1.33 | 1.14 |
| 4 | 19,168 | Ф6.00;Ф6.85 | 0.84 | 1.14 |
| 2 | 19,266 | Ф7.55;Ф8.62 | 0.53 | 1.52 |
| 1 | 19,209 | Ф8.45;Ф9.67 | 0.42 | 2.03 |
