Macchina di breakdown di barra di rame 13D cavo elettrico della macchina di disegno del filo Fare macchina

Acquista la macchina di breakdown di barra di rame 13D elettrica per disegnare il filo direttamente dalla nostra fabbrica. Alta qualità e affidabilità garantite.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Foto dettagliate
  • Imballaggio e spedizione
  • Assistenza tecnica
  • FAQ
  • Profilo aziendale
Panoramica

Informazioni di Base.

Max.Inlet Wire Dia.
8 millimetri
Block Dia.
450 millimetri
Max. Numero di blocco
13
Certificazione
ISO
Stato
Nuovo
colore
blu
modello
13/450
filo
8 mm
processo
disegno
Pacchetto di Trasporto
Seaworthy Packing
Specifiche
36000*200*1700mm
Marchio
SUNTECHMACH
Origine
China
Codice SA
8463300000
Capacità di Produzione
10 Sets/Month

Descrizione del Prodotto

Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Descrizione del prodotto



1. Descrizione generale
1.1 questa macchina viene utilizzata per il prelievo di fili di rame Φ1.2-Φ3.5mm. Meccanismo combinato per armadio a tandem, ciascun cavo a gabbano azionato da un servomotore indipendente. Grazie alla vasca di disegno completamente immersa, si può ottenere un buon effetto di raffreddamento del filo.
1.2 risparmio sui costi: Risparmio di energia elettrica del 20%, grazie al design leggermente a slittamento. Potrebbe spegnere il motore di lavoro senza motore e risparmiare energia fino al 20%. Grazie al design con un tasso di slittamento ridotto, aumentando la durata di esercizio del consumo di olio di trafilatura, di cabestano e di lubrificante per trafilatura. Velocità elevata e risparmio energetico del 20% rispetto al tipo di cambio.
1.3 migliorare la capacità produttiva: Utilizzando la tecnologia di azionamento indipendente del motore, quando si cambia il diametro dell'uscita, si realizza il processo di cambio rapido della matrice; si utilizza l'interfaccia uomo-computer, e vengono fornite indicazioni meccaniche e display di guasto elettrico, che possono ridurre i tempi di inattività. L'allungamento degli occhioli può essere regolato in modo flessibile in base alle esigenze di produzione.


Parametri del prodotto



2. Parametro tecnico
No Articolo Specifiche
1 Diametro di aspirazione Φ8.0mm
2 Diametro di uscita Φ1.2-Φ3.5mm
3 Velocità massima di disegno 25 m/s.
4 Diametro del cabstan della torre Φ450mm
5 Potenza del motore per ruota a velocità costante 55 KW (CA) *1
6 Numero di piastre 13
7 Diametro esterno della matrice Φ38*25mm
8 Dimensione bobina di spool PND800
9 Alimentazione del motore principale 37 KW (CA) *5, 30 KW (CA)*7
10 Potenza del motore per doppio sollevamento 37 KW (CA) * 2
11 Dimensione della macchina 36000*4200*5000mm
12. Alimentazione unità di ricottura 60 V, 400 A (CC)
13 Bobinatrice Φ900mm
14 Alimentazione del ricealer 60 V, 5.000 A (CC)

3. Componenti della macchina
No Articolo Quantità
1 Stand di pagamento a sbalzo 1set
2 Macchina trafilatrice principale 1set
3 Dispositivo di ricottura continua 1set
4 Accumulatore 1set
5 Spooler PND800 completamente automatico 1set
6 Macchina di puntamento 1set
7 Φ900Coiling macchina 1set
8 Centro di alimentazione del liquido di aspirazione del filo 1set
9 Generatore di vapore 1set
10 Quadro di comando e controllo elettrico 1set
4. Introduzione dettagliata:
4.1 stand Payoff
1) tipo: A sbalzo
2) il supporto Payoff è composto da colonna, cantilever e rullo di sterzatura.
3) l'altezza della colonna è pari o pari a 4500 mm. I due bobine in alluminio possono ottenere un pagamento continuo.
4) sulla sommità della colonna è presente un dispositivo di arresto di emergenza per l'intero gruppo.
5) la trave a sbalzo è lunga 1700 mm.
4.2 macchina trafilatrice principale
1) tipo: Leggermente slidate. macchina trafilatrice in rame a 13 stampi con blocchi di stiro dello stesso diametro.
2)  meccanismo combinato per armadio tandem, ciascun cavo a filo azionato da un servomotore indipendente.
3) grazie alla vasca di trafilatura completamente immersa, si ha un buon effetto di raffreddamento e lubrificazione del filo.
4) superficie del filo di alta qualità, perché il disegno del cabestano e la linea centrale ha un angolo di inclinazione.
5) i blocchi di disegno adottano ruote in acciaio. La sua superficie è coperta da carburo di tungsteno per prolungarne la durata d'uso.
6) il sistema di cambio rapido delle matrici, senza necessità di cambiare tutte le matrici, consente di risparmiare molto tempo.
7) viene inoltre offerto un sistema di alimentazione di emulsione di prelievo e di raffreddamento a scambio termico.
8) ingranaggi elicoidali di precisione per un funzionamento estremamente fluido e una trasmissione omogenea del carico. 9) funzionamento a bassa rumorosità e non necessita di contenitori.
4.3 accumulatore
1) capacità dell'accumulatore: 7 m.
2)  Max. Tensione: 138N
3)  la tensione è regolata dalla pressione del cilindro pneumatico
4.4 dispositivo di ricottura
1) tipo: Ricottura CC orizzontale, rilevamento automatico della velocità
2) diametro del filo di ingresso ricotto: Φ1.2 mm-Φ3.5mm
Velocità lineare massima di ricottura: 25 m/s.
4) 3 pezzi di diametro dell'anello conduttore in nichel ricotto: 450 mm (tre anelli conduttori sono intercambiabili)
5) la forza di stiro del conduttore di rammollimento è uniforme e stabile e raggiunge la richiesta internazionale della velocità di stiro.
6) la ricottura è un processo a due periodi: Il periodo di preriscaldamento e il periodo di ricottura
7) la camera di rammollimento è protetta dal vapore con valvola regolatrice di pressione ad azionamento manuale. (La pressione del vapore è 0,2MPa) il dosaggio è 20kg/H.
8) l'uscita è dotata di un dispositivo di asciugatura ad aria azionato manualmente. (Pressione: 0.2~0,4 MPa) il flusso è di 30 m3/h.
9) il raffreddamento per ricottura adotta il raffreddamento circolatorio ad acqua. Lo scambiatore di calore viene raffreddato dall'acqua. Il flusso è di 30 m3/h.
4.5 Φ800 spooler automatico (posizione doppia)

1) dimensioni bobina di spool: PND800
2) velocità massima di sollevamento: 25 m/s (PND800)
3) motore di sollevamento: 37 KW (due, CA)
4) quando gli avvolgitori devono essere cambiati, la velocità rallenta per diminuire l'inerzia di rotazione e abbreviare il tempo di frenata. Il freno è di tipo a farfalla pneumatica.
5) il passo trasversale può essere regolato liberamente
6) gli bobine possono spostarsi verso l'alto e verso il basso, controllati dalla pressione dell'aria. La presa e il rilassamento per le bobine è un comando pneumatico con blocco meccanico.
7) per il cambio di aspo, la ruota di conteggio della lunghezza invia un segnale in accordo. Con la lunghezza preimpostata per realizzarla. La precisione di cambio aspo nel corso della sostituzione da aspo pieno a aspo vuoto è fino al 99%.
4.6 macchina di puntamento

1) diametro del rullo di puntamento: Φ110mm
2) velocità rullo di puntamento: 16 - 18r/min
3) diametro del blocco di disegno: Φ430mm
4) la sezione di puntamento ha la funzione di interruzione
5) potenza motore: 3KW
6) il cane da foraggio è aggy e può disporre, filo nell'anello automaticamente quando tirato saldamente.
4.7  bobinatrice (utilizzabile per fili morbidi e rigidi)
1) diametro del filo applicabile: Φ1.5mm~Φ3.6mm
2) velocità massima: 25 m/s per Φ1.5mm
3) diametro della bobina: Φ900mm
4) Caricamento: 2.000 kg
5) potenza motore: 22 KW (CA)
6) dimensione del cestello della bobina: Φ700*Φ1200*2000mm


Foto dettagliate

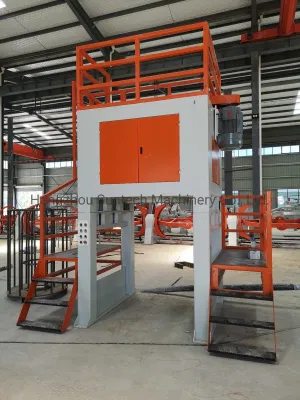

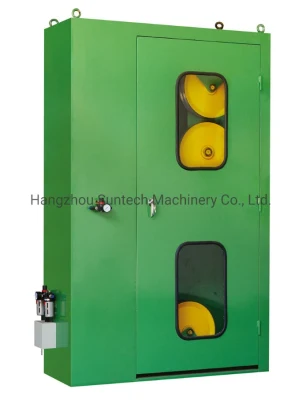

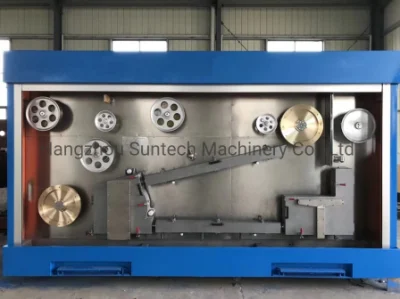

5. Foto di riferimento:
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine
Copper Rod Breakdown Machine 13D Wire Drawing Machine Electrical Cable Making Machine


Imballaggio e spedizione

6. Imballaggio e spedizione

Possiamo imballarlo in pallet o in base alle specifiche esigenze del cliente.

Assistenza tecnica

7. I nostri servizi

Per garantire ai clienti la piena capacità di utilizzare la macchina, se necessario, possiamo aiutare la formazione dei clienti, che comprende:
1. Modalità di funzionamento corretta
2. Corretta manutenzione
3. Rimuovere il problema semplice


FAQ

8. RFQ:

Gentile cliente,
Grazie per la visualizzazione.
Per una migliore raccomandazione, ci dica le seguenti informazioni quando ci invia la richiesta.
1. Materiale del filo
2. Diametro dei fili di ingresso e di uscita
3. Dimensione della bobina per il rullo di avvolgimento

Grazie e cordiali saluti
