Informazioni di Base.
Model No.
UL1569
Forma
Turno
Tipo di interfaccia
DC / DC
Certificazione
RoHS, ISO9001, CCC
Marca
Elesun
materiale conduttore interno
rame stagnato
n. conduttore interno
solido, 19 trefoli, 41 trefoli
materiale della camicia
da 22 awg a 6 awg
temperatura di esercizio nominale
da -40ºc a +105ºc
tensione
300 v.
Pacchetto di Trasporto
305m/Roll
Specifiche
32.5*31*16.5cm
Marchio
ELESUN
Origine
China
Codice SA
8544492100
Capacità di Produzione
10000m/Day
Descrizione del Prodotto

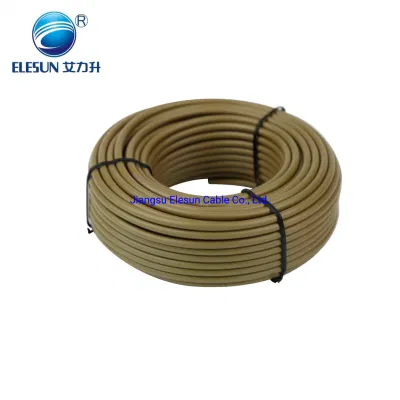

Cablaggio di collegamento isolato in PVC UL1569
Descrizione:
Il filo di collegamento UL1569 è realizzato in rame stagnato, l'isolamento è in PVC, il conduttore è solitamente di 19 trefoli, possiamo produrre da 22awg a 16awg per soddisfare i diversi requisiti di applicazione.
Applicazione :
Il filo conduttore UL Style 1569 è un filo di collegamento elettronico per impieghi generali, utilizzato nel cablaggio interno di apparecchiature e apparecchiature elettroniche, può resistere ad acqua, olio, acido, solvente e fungo . La guaina è in PVC, la tensione nominale è di 300 volt, può essere utilizzata in ambienti con temperature comprese tra -40ºC e +105ºC. Il filo conduttore UL 1569 può essere utilizzato anche come cablaggio interno in apparecchiature esposte a olio che non superi la temperatura di 80ºCin °C.
La differenza rispetto a UL1007: Entrambi i tipi di cavo sono isolati dal PVC ma lo spessore è diverso, UL 1569 è più spesso e la temperatura nominale di UL1007 è 80ºC mentre la temperatura nominale di UL1569 è fino a +105ºC.
Il cavo conduttore UL1569 prodotto da elesun è conforme Secondo ROSH e UL758, ASTM standard
Imballaggio personalizzato: La lunghezza può essere di 100 m/rotolo, 200 m/rotolo, 305 m/rotolo, o 500 m/tamburo, 1000 m/tamburo
Servizio perfetto (un eccellente personale che vi serve) 24*7 ore su 24.
Spedizione:via mare (quando la merce pesa più di 100 kg), via aerea (quando la merce pesa meno di 100 kg), o tramite DHL o FedEx express (quando la merce pesa meno DI 50 KG)
Il filo di collegamento UL1569 è realizzato in rame stagnato, l'isolamento è in PVC, il conduttore è solitamente di 19 trefoli, possiamo produrre da 22awg a 16awg per soddisfare i diversi requisiti di applicazione.
Applicazione :
Il filo conduttore UL Style 1569 è un filo di collegamento elettronico per impieghi generali, utilizzato nel cablaggio interno di apparecchiature e apparecchiature elettroniche, può resistere ad acqua, olio, acido, solvente e fungo . La guaina è in PVC, la tensione nominale è di 300 volt, può essere utilizzata in ambienti con temperature comprese tra -40ºC e +105ºC. Il filo conduttore UL 1569 può essere utilizzato anche come cablaggio interno in apparecchiature esposte a olio che non superi la temperatura di 80ºCin °C.
La differenza rispetto a UL1007: Entrambi i tipi di cavo sono isolati dal PVC ma lo spessore è diverso, UL 1569 è più spesso e la temperatura nominale di UL1007 è 80ºC mentre la temperatura nominale di UL1569 è fino a +105ºC.
Il cavo conduttore UL1569 prodotto da elesun è conforme Secondo ROSH e UL758, ASTM standard
Imballaggio personalizzato: La lunghezza può essere di 100 m/rotolo, 200 m/rotolo, 305 m/rotolo, o 500 m/tamburo, 1000 m/tamburo
Servizio perfetto (un eccellente personale che vi serve) 24*7 ore su 24.
Spedizione:via mare (quando la merce pesa più di 100 kg), via aerea (quando la merce pesa meno di 100 kg), o tramite DHL o FedEx express (quando la merce pesa meno DI 50 KG)
| Specifiche del cavo di collegamento UL Style 1569 AWM 1569 | |
| Materiale conduttore interno | Rame stagnato |
| N. conduttore interno | Solido, 19 trefoli, 41 trefoli |
| Materiale giacca | PVC |
| Diametro della camicia | Da 22 AWG a 6 awg |
| Temp. Di esercizio nominale | Da -40ºC a +105ºC |
| Tensione | 300 V. |
Struttura e resistenza del conduttore
| AWG | Struttura del conduttore (N. di trefoli) | Diametro conduttore (mm) | 20ºC resistenza massima (Ω/km) | Spessore isolamento min (mm) |
| 22 | 1,7,11,17 | Ф0.64,Ф0.76,Ф0.77 | 54.3 | 0.38 |
| 20 | 1,7,21,26 | Ф0.81,Ф0.93,Ф0.95 | 33.9 | 0.38 |
| 18 | 1,7,16,34 | Ф1.02,Ф1.17,Ф1.21, | 21.4 | 0.38 |
| 16 | 1,7,19,26,65 | Ф1.30,Ф1.50,Ф1.49, | 13.5 | 0.38 |
